6.3.2
Hydraulischer Anschluss
6.3.2.1
Anschluss an das Anlagensystem
Hinweis!
Durch den Pumpenanlauf im Gerät entstehen Vibrationen. Diese übertragen laute Geräusche in den Rohrleitungen von
der Anlage.
–
Schließen Sie die Rohrleitungen an den Anschlüssen des Gerätes flexibel an.

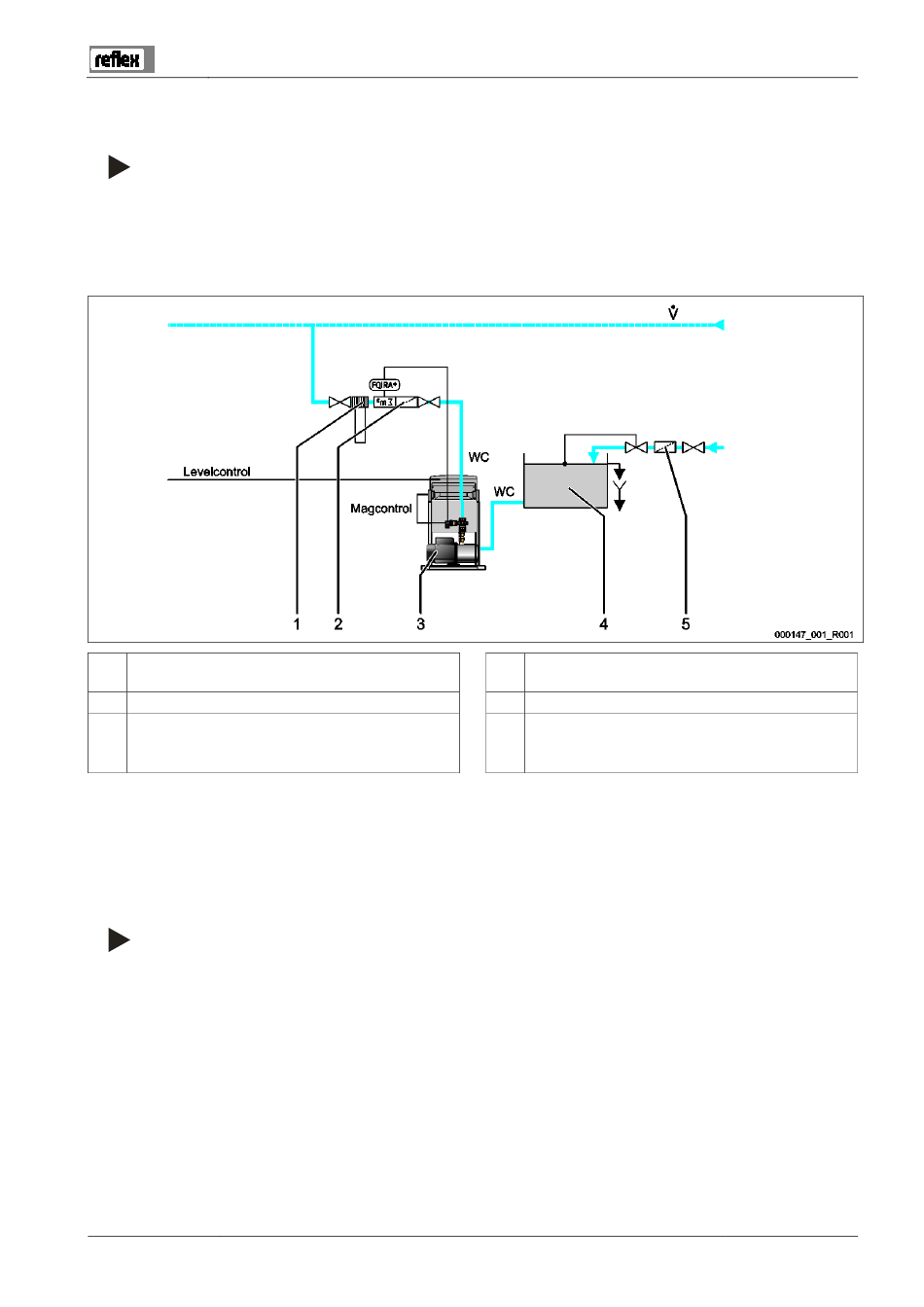

Anschluss zum Anlagensystem mit einem Netztrennbehälter für die Nachspeisung von Frischwasser.
1
Enthärtungsanlage „Fillsoft", siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 13.
2
Kontaktwasserzähler, optionale Zusatzausrüstung
3
Pumpe „PU"
Beachten Sie die folgenden Bedingungen für die Aufstellung und den Anschluss eines offenen Netztrennbehälters.
–
Nachspeisetemperaturen bis 70° C
–
Rohrleitungslängen, siehe Kapitel 6.3.1 "Bodenmontage" auf Seite 18.
–
Abgang vom Netztrennbehälter mindestens 100 mm oberhalb des Sauganschlusses der Pumpe „PU".
–
Saugleitung „WC" zur Pumpe „PU" mit stetiger Steigung zum Netztrennbehälter.
Hinweis!
Bei Nachspeisetemperaturen > 70 °C und bei einem Einsatz in Anlagensystemen ohne Netztrennbehälter ist eine Planung
entsprechend den örtlichen Verhältnissen erforderlich, siehe Kapitel 12.1 "Reflex-Werkskundendienst" auf Seite 47.
Cooke Industries - Phone: +64 9 579 2185
4
Netztrennbehälter „BT"
5
Schmutzfänger „ST"
WC
Nachspeiseleitungen
•
•
Fillcontrol Auto — 06.07.2016 - Rev. B
Email: sales@cookeindustries.co.nz
Saugleitung zur Pumpe
Druckleitung zum Anlagensystem
Web: www.cookeindustries.co.nz
Montage
Deutsch — 19
