Montage
6.5
Elektrischer Anschluss
G E F AHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird, spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des Gerätes nur durch eine Elektrofachkraft und nach
elektrotechnischen Regeln durchgeführt werden.
Beim elektrischen Anschluss wird unterschieden zwischen einem Anschlussteil und einem Bedienteil.
Die nachfolgenden Beschreibungen gelten für Standardanlagen
und beschränken sich auf die notwendigen bauseitigen
Anschlüsse.
Gehen Sie wie folgt vor:
1.
Schalten Sie die Anlage spannungsfrei und sichern Sie gegen
wiedereinschalten.
2.
Nehmen Sie die Abdeckungen ab.
GEFAHR – Stromschlag! Lebensgefährliche Verletzungen
durch Stromschlag. Auf Teilen der Platine des Gerätes kann
auch nach dem Abziehen des Netzsteckers von der
Spannungsversorgung eine Spannung von 230 V anliegen.
Trennen Sie vor dem Abnehmen der Abdeckungen die
Steuerung des Gerätes komplett von der
Spannungsversorgung. Überprüfen Sie die Platine auf
Spannungsfreiheit.
3.
Setzen Sie eine geeignete Kabelverschraubung für die
Kabeldurchführungen auf der Rückseite des Anschlussteils
ein. Zum Beispiel M16 oder M20.
4.
Führen Sie alle aufzulegenden Kabel durch die
Kabelverschraubungen.
5.
Schließen Sie alle Kabel gemäß den Klemmenplänen an.
–
Beachten Sie zur bauseitigen Absicherung, die
Anschlussleistungen des Gerätes, siehe Kapitel 5
"Technische Daten" auf Seite 15.
Hinweis!
Die Klemmenpläne liegen dem Gerät als separate Dokumente bei.
24 — Deutsch

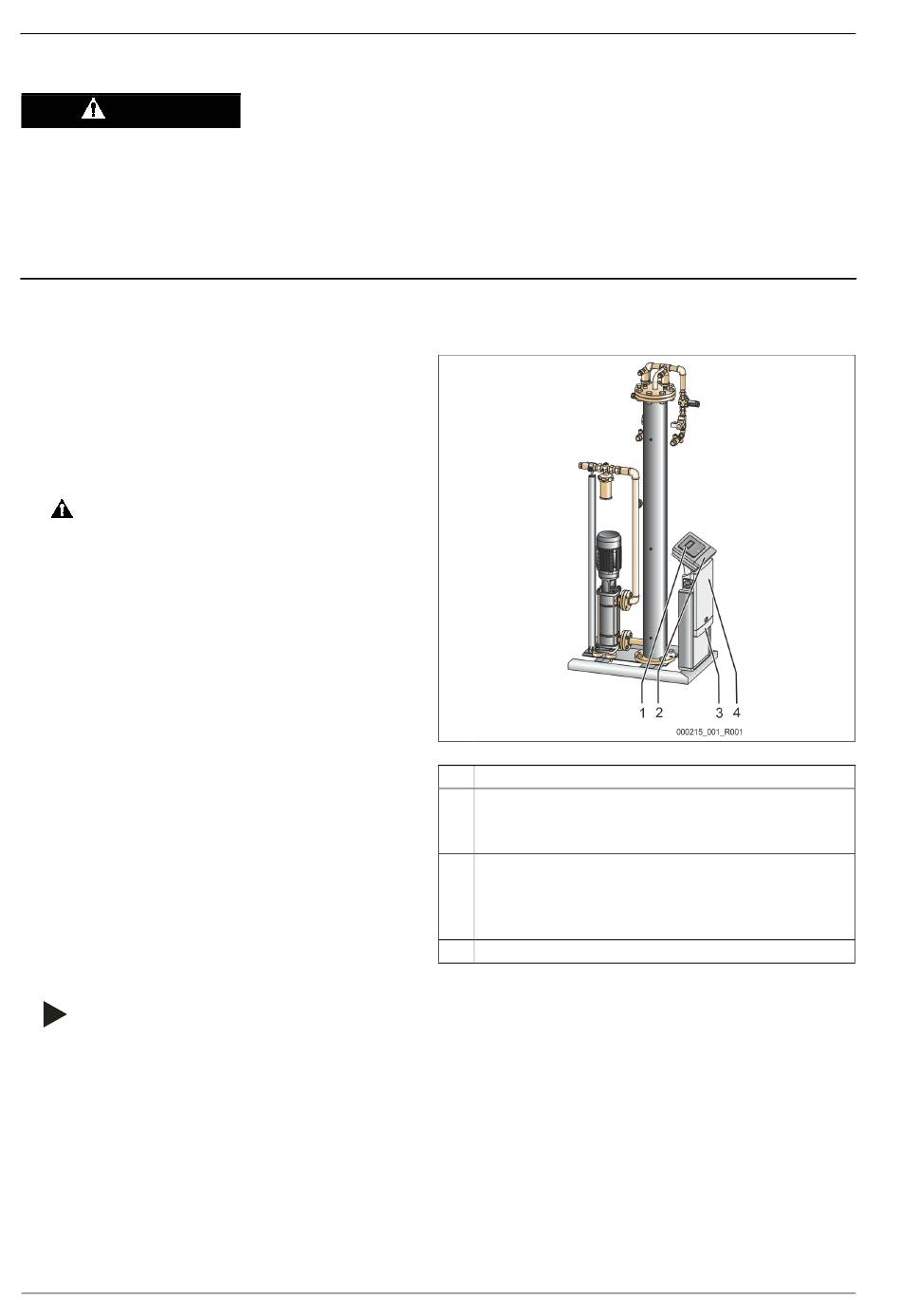

1
2
3
4
Vakuum-Sprührohrentgasung — 06.07.2016 - Rev. B
Bedienteil (Control Touch Steuerung)
Abdeckungen vom Bedienteil (Aufklappbar)
•
RS-485 Schnittstellen
•
Ausgang Druck
Abdeckungen vom Anschlussteil (Aufklappbar)
•
Einspeisung und Absicherung
•
Potenzialfreie Kontakte
•
Anschluss Aggregate
Anschlussteil
