Montage
6.4.1
Druckabhängige Nachspeisung Magcontrol

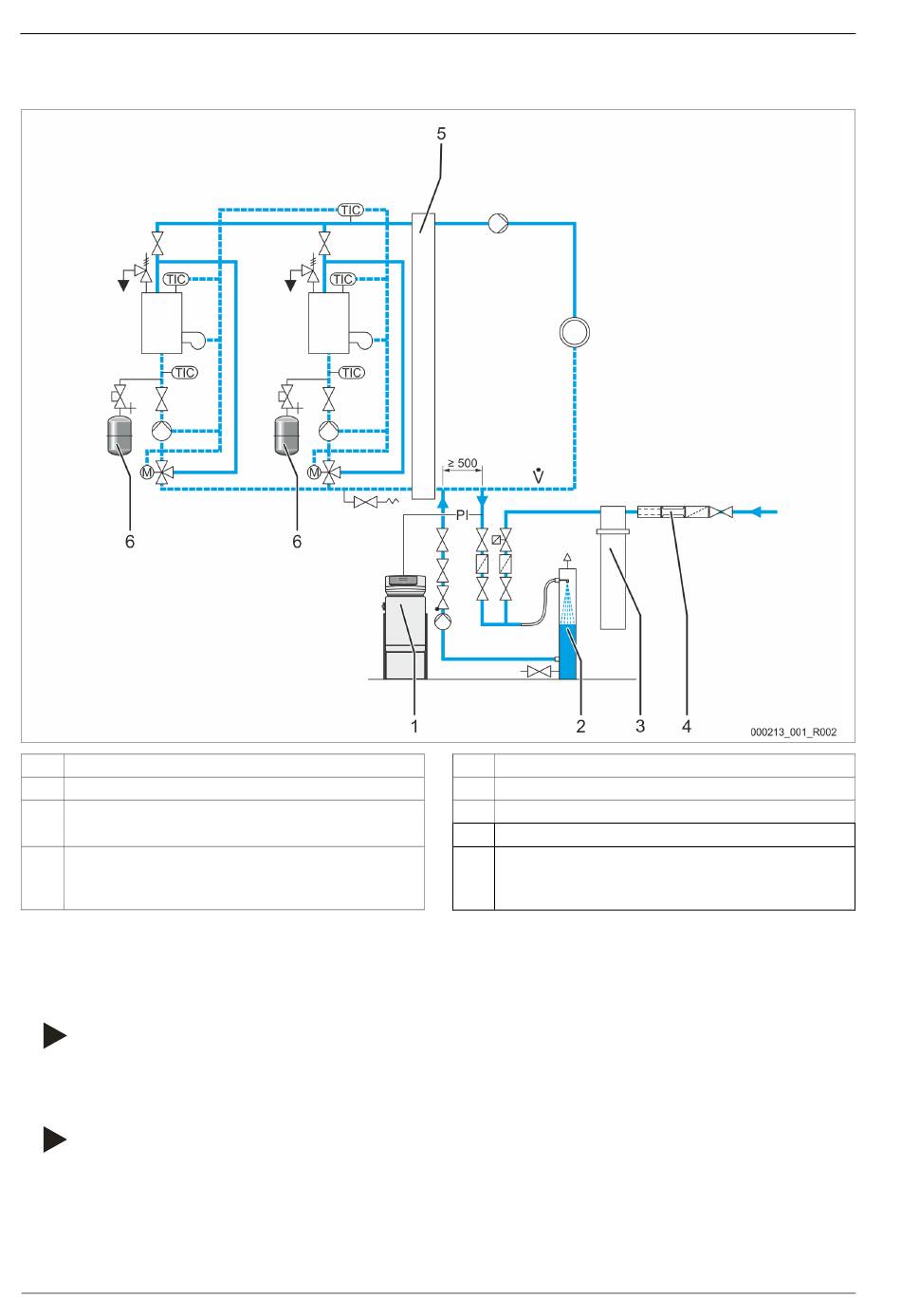

Beispielhafte Darstellung in einer Mehrkesselanlage mit hydraulischer Weiche und Membran-Druckausdehnungsgefäßen.
1
Steuerung vom Gerät
2
Vakuum-Sprührohr
3
Fillsoft Enthärtungspatrone, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 14
4
Fillset, siehe Kapitel 4.6 "Optionale Zusatzausrüstung"
auf Seite 14
Für Anlagensysteme mit Membran-Druckausdehnungsgefäßen gilt die Nachspeisevariante „Magcontrol". In der Steuerung des Gerätes
wird im Kundenmenü die Nachspeisevariante „Magcontrol" eingestellt. Die Nachspeisemenge des Wassers ist abhängig vom Druck des
Anlagensystems. Der dazu erforderliche Drucksensor ist im Gerät integriert. Die Anschlüsse der Entgasungsleitungen erfolgen nahe den
Membran-Druckausdehnungsgefäßen. Dadurch wird die Drucküberwachung für die Nachspeisung sichergestellt.
Hinweis!
Schließen die Entgasungsleitungen auf der Rücklaufseite der Anlage vor der hydraulischen Weiche an. Damit wird der
zulässige Temperaturbereich eingehalten.
Hinweis!
Prüfen Sie die Kapazität der Fillsoft entsprechend dem möglichen Nachspeisevolumen für das Anlagensystem.
22 — Deutsch
Vakuum-Sprührohrentgasung — 06.07.2016 - Rev. B
5
Hydraulische Weiche
6
Membran-Druckausdehnungsgefäße
V
Hauptvolumenstrom
TIC
Temperaturanzeige und -regelung
PI
Drucksensor (mitgeliefert)
–
Nur bei Betriebsmodus MAGcontrol im Rücklauf
bauseits einbinden.
