Niveauabhänige Nachspeisung Levelcontrol

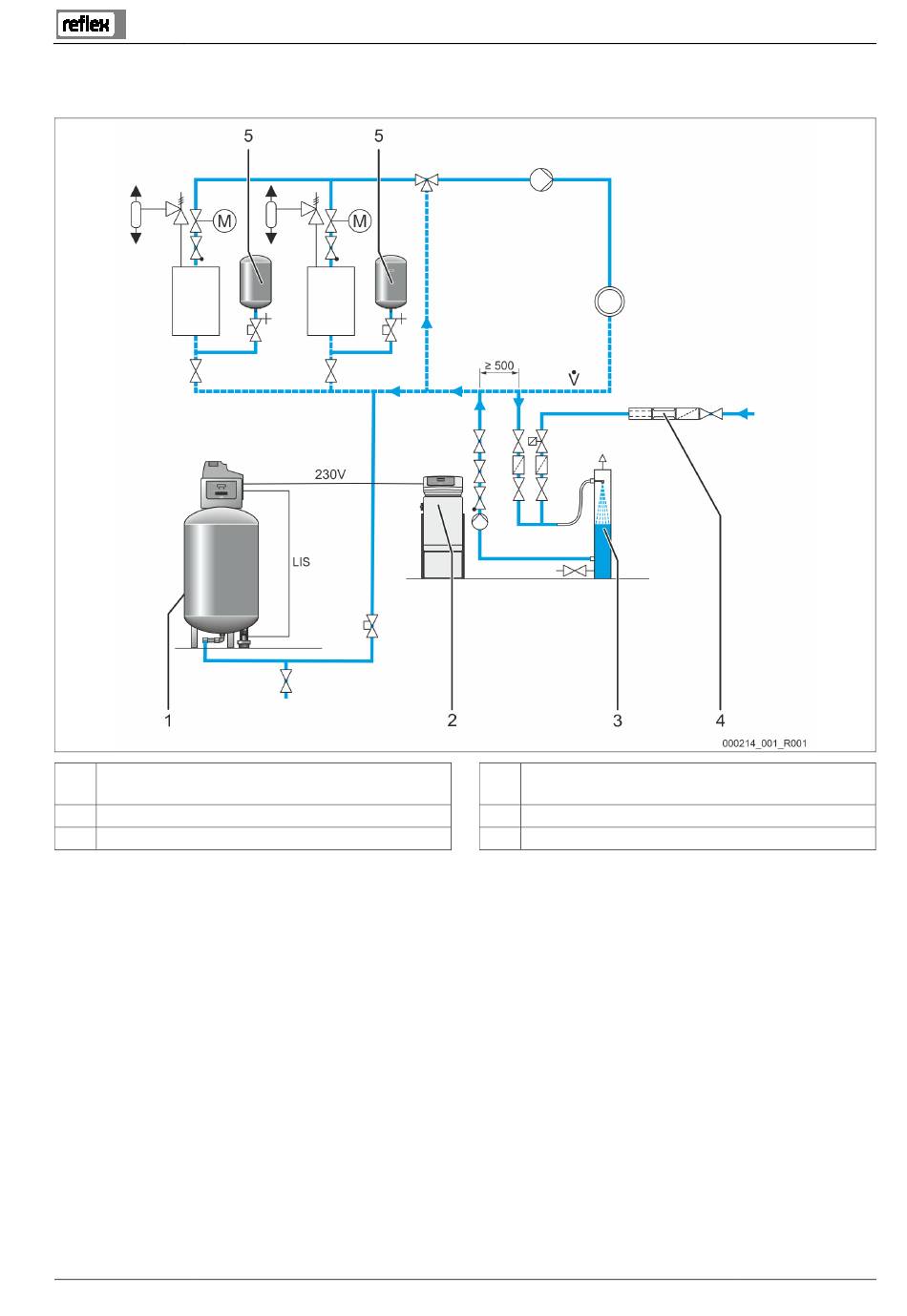

Beispielhafte Darstellung in einer Mehrkesselanlage mit Rücklaufbeimischung und einer kompressorgesteuerten Druckhaltestation.
1
Kompressorgesteuerte Druckhaltestation mit
Ausdehnungsgefäß
2
Steuerung vom Gerät
3
Vakuum-Sprührohr
In der Steuerung vom Gerät wird im Kundenmenü die Nachspeisevariante „Levelcontrol" eingestellt. Diese Variante gilt für Anlagen mit
Druckhaltestationen und ermöglicht eine elastische Betriebsweise mit einem konstanten Druck.
Die Nachspeisung des Wassers erfolgt über den gemessenen Füllstand im Ausdehnungsgefäß der Druckhaltestation. Der Füllstand wird
über die Druckmessdose „LIS" ermittelt und an die Steuerung der Druckhaltestation weitergegeben. Diese gibt ein 230 V Signal an die
Steuerung des Gerätes, wenn der Füllstand im Ausdehnungsgefäß zu niedrig ist. Die Steuerung des Gerätes öffnet das Magnetventil in
der Nachspeiseleitung. Dadurch erfolgt eine kontrollierte Nachspeisung mit der Überwachung der Nachspeisezeit und den
Nachspeisezyklen.
Vakuum-Sprührohrentgasung — 06.07.2016 - Rev. B
4
Fillset Impuls, optionale Zusatzausrüstung siehe
Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 14
V
Hauptvolumenstrom
LIS
Signaleitung von der Druckmessdose
