Gerätebeschreibung
4.2

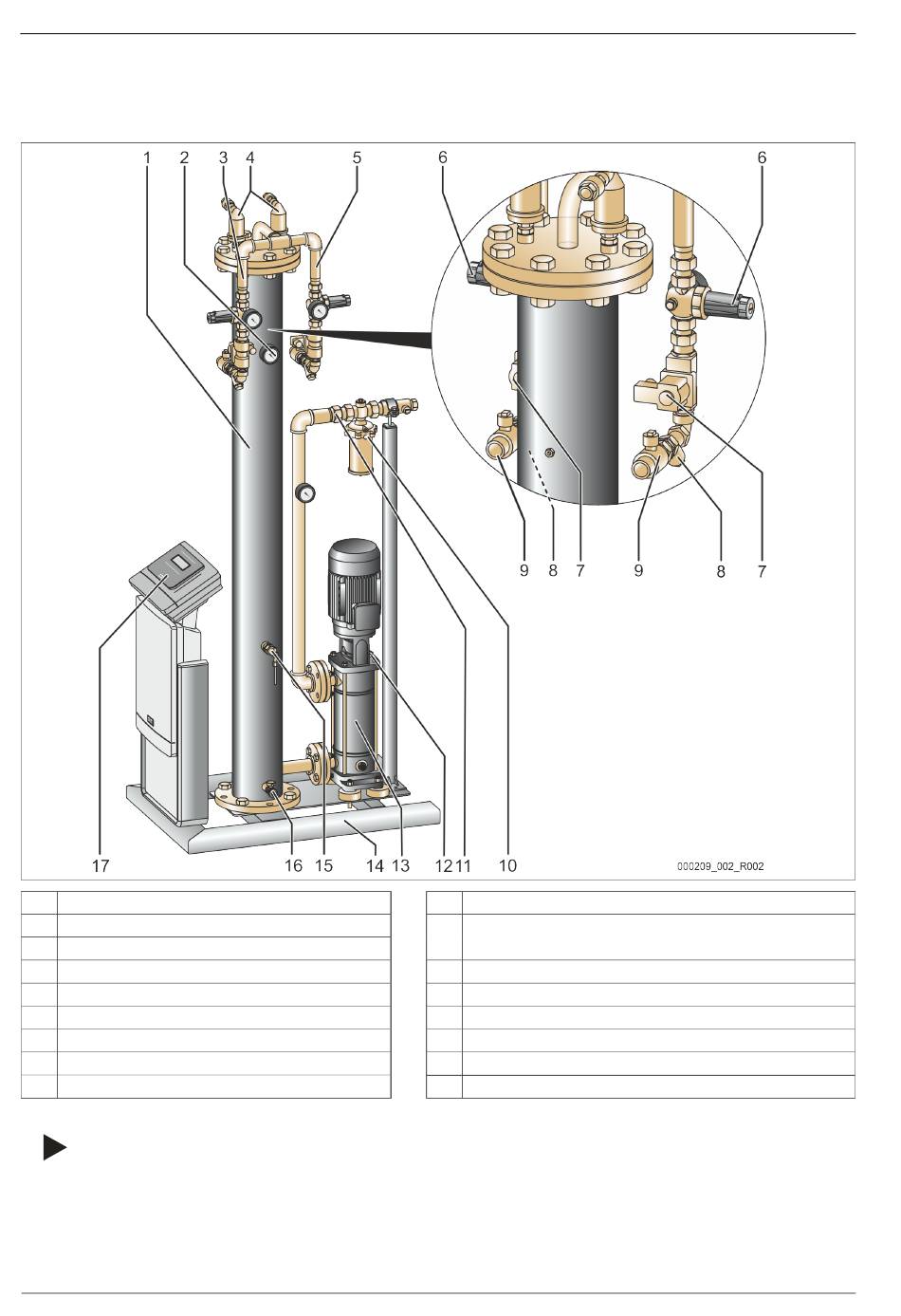

Übersichtsdarstellung
Die Übersichtdarstellungen sind beispielhaft. Aufbau und Funktionalität sind bei den folgenden Geräten gleich.
Beispielhafte Darstellung
1
Vakuum-Sprührohr
2
Vakuummeter
3
Anschlussleitung für die Entgasung
4
Entgasungsventile „DV"
5
Anschlussleitung für die Nachspeiseleitung
6
Druckminderer
7
Magnetventil
8
Schmutzfänger
9
Absperrung
Hinweis!
Für den Betrieb der Anlage Servitec im Betriebsmodus als Magcontrol wird ein zusätzlicher Drucksensor beigestellt. Für
die Verbindungsleitung ist hier bauseits ein Kabel 0,8-1,5 mm² unter Berücksichtigung der lokalen Anschlussbedingungen
und Richtlinien zu verwenden. (siehe Kapitel 6.4.1 "Druckabhängige Nachspeisung Magcontrol" auf Seite 22)
10 — Deutsch
10
11
12
13
14
15
16
17
Vakuum-Sprührohrentgasung — 06.07.2016 - Rev. B
Überströmventil
Position für optionales Rückschlagventil (nicht in Abbildung
dargestellt) für die Nachspeisevariante Magcontrol
Entlüftung für die Pumpe
Pumpe
Grundrahmen
Wassermangelschalter
Füll- und Entleerungshahn
Steuerung
