Klemmenplan Anschlussteil - Reflex Servitec 75-2 Betriebsanleitung

6.5.1

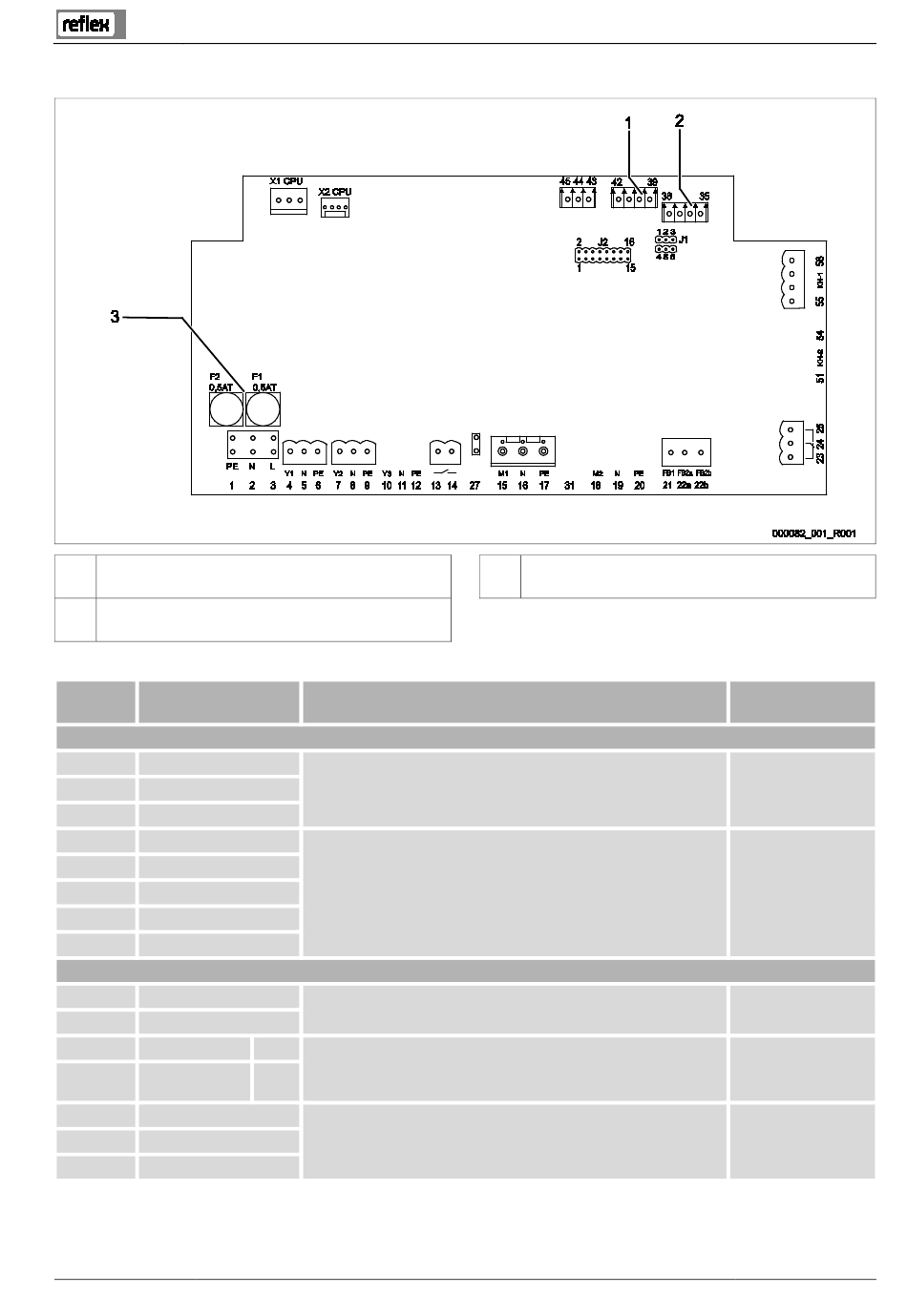

Klemmenplan Anschlussteil

1 Anschluss für die interne Druckmessung „PIS"
– Für die Betriebsart „Magcontrol"
2 Anschluss für die externe Niveaumessung „LIS"
– Für die Betriebsart „Levelcontrol"
Klemmen-
Signal
nummer
Einspeisung
X0/1 L
X0/2 N
X0/3 PE
X0/1 L1
X0/2 L2
X0/3 L3
X0/4 N
X0/5 PE
Platine
13
14
22a FB2a
22b FB2b
23 NC
24 COM
25 NO
Einspeisung 230 V, maximal 16 A.
Einspeisung 400 V, maximal 20 A.
Meldung Trockenlaufschutz (potenzialfrei).
C Externe Nachspeiseanforderung.
– Bei der Einstellung Levelkontrol.
N
Eingang 230 V Signal über L+N.
Sammelmeldung (Potentialfrei).
Vakuum-Sprührohrentgasung — 06.07.2016 - Rev. B
3 Sicherungen
Funktion
Montage
Verkabelung
Bauseits
Bauseits
Bauseits, Option
Bauseits, Option
Bauseits, Option
Deutsch — 25
