Montage

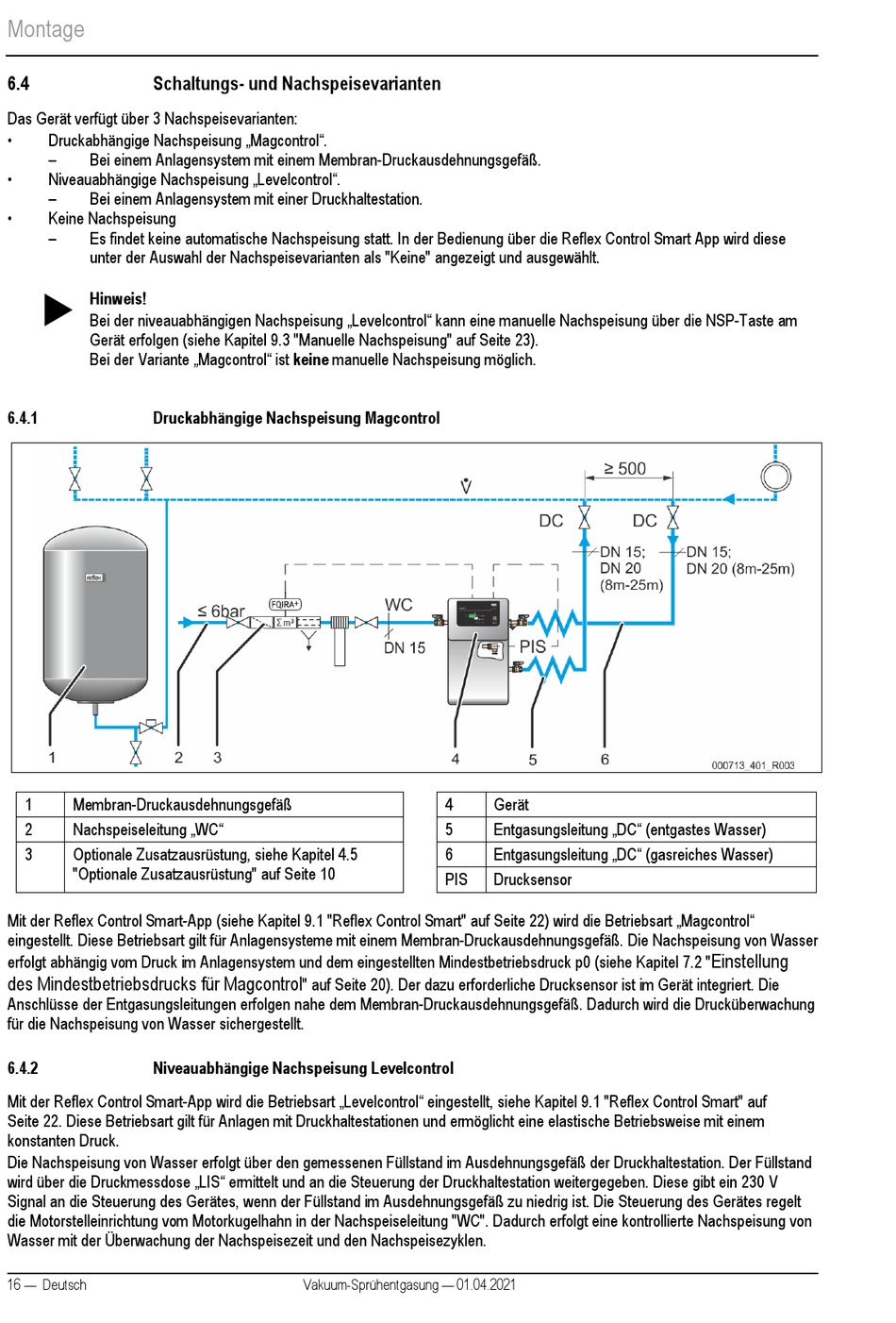

6.4
Schaltungs- und Nachspeisevarianten
Das Gerät verfügt über 3 Nachspeisevarianten:
•
Druckabhängige Nachspeisung „Magcontrol".
–
Bei einem Anlagensystem mit einem Membran-Druckausdehnungsgefäß.
•
Niveauabhängige Nachspeisung „Levelcontrol".
–
Bei einem Anlagensystem mit einer Druckhaltestation.
•
Keine Nachspeisung
–
Es findet keine automatische Nachspeisung statt. In der Bedienung über die Reflex Control Smart App wird diese
unter der Auswahl der Nachspeisevarianten als "Keine" angezeigt und ausgewählt.
Hinweis!
Bei der niveauabhängigen Nachspeisung „Levelcontrol" kann eine manuelle Nachspeisung über die NSP-Taste am
Gerät erfolgen (siehe Kapitel 9.3 "Manuelle Nachspeisung" auf Seite 23).
Bei der Variante „Magcontrol" ist keine manuelle Nachspeisung möglich.
6.4.1
Druckabhängige Nachspeisung Magcontrol
1
Membran-Druckausdehnungsgefäß
2
Nachspeiseleitung „WC"
3
Optionale Zusatzausrüstung, siehe Kapitel 4.5
"Optionale Zusatzausrüstung" auf Seite 10
Mit der Reflex Control Smart-App (siehe Kapitel 9.1 "Reflex Control Smart" auf Seite 22) wird die Betriebsart „Magcontrol"
eingestellt. Diese Betriebsart gilt für Anlagensysteme mit einem Membran-Druckausdehnungsgefäß. Die Nachspeisung von Wasser
erfolgt abhängig vom Druck im Anlagensystem und dem eingestellten Mindestbetriebsdruck p0 (siehe Kapitel 7.2 "
des Mindestbetriebsdrucks für Magcontrol
Anschlüsse der Entgasungsleitungen erfolgen nahe dem Membran-Druckausdehnungsgefäß. Dadurch wird die Drucküberwachung
für die Nachspeisung von Wasser sichergestellt.
6.4.2
Niveauabhängige Nachspeisung Levelcontrol
Mit der Reflex Control Smart-App wird die Betriebsart „Levelcontrol" eingestellt, siehe Kapitel 9.1 "Reflex Control Smart" auf
Seite 22. Diese Betriebsart gilt für Anlagen mit Druckhaltestationen und ermöglicht eine elastische Betriebsweise mit einem
konstanten Druck.
Die Nachspeisung von Wasser erfolgt über den gemessenen Füllstand im Ausdehnungsgefäß der Druckhaltestation. Der Füllstand
wird über die Druckmessdose „LIS" ermittelt und an die Steuerung der Druckhaltestation weitergegeben. Diese gibt ein 230 V
Signal an die Steuerung des Gerätes, wenn der Füllstand im Ausdehnungsgefäß zu niedrig ist. Die Steuerung des Gerätes regelt
die Motorstelleinrichtung vom Motorkugelhahn in der Nachspeiseleitung "WC". Dadurch erfolgt eine kontrollierte Nachspeisung von
Wasser mit der Überwachung der Nachspeisezeit und den Nachspeisezyklen.
16 — Deutsch
4
5
6
PIS
" auf Seite 20). Der dazu erforderliche Drucksensor ist im Gerät integriert. Die
Vakuum-Sprühentgasung — 01.04.2021
Gerät
Entgasungsleitung „DC" (entgastes Wasser)
Entgasungsleitung „DC" (gasreiches Wasser)
Drucksensor
Einstellung
