Vorbereiten der EKG-Aufzeichnung: Elektrodenplatzierung
N schwarz
R rot
C1 weiß
C2 weiß
C3 weiß
Nst
C4 weiß (Nap)
Nax
C5 weiß
C6 weiß
L gelb
F grün

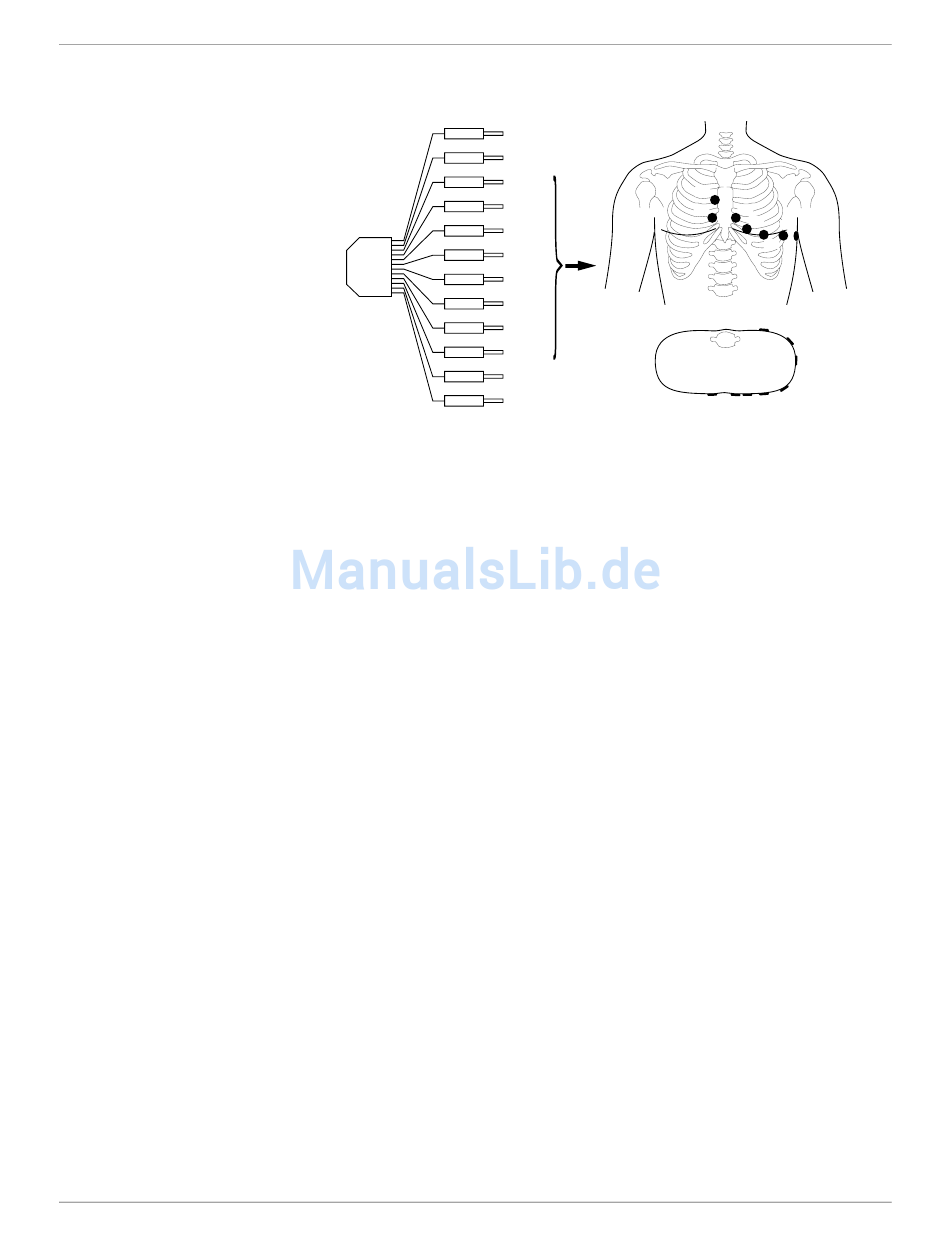

Anschließen des Patientenkabels (12-Abltg.-Kabel, NEHB-Ableitungen)
MAC 1200/1200 ST
2012250-040
Rechtes Bein
Rechter Arm
Nst
C1
Linker Arm
Linkes Bein
C2
C3
C5
C6
C4
(Nap)
C8
C7 (Nax)
C6
C5
C2 C3 C4
C1
Nst Nap
