Revision B

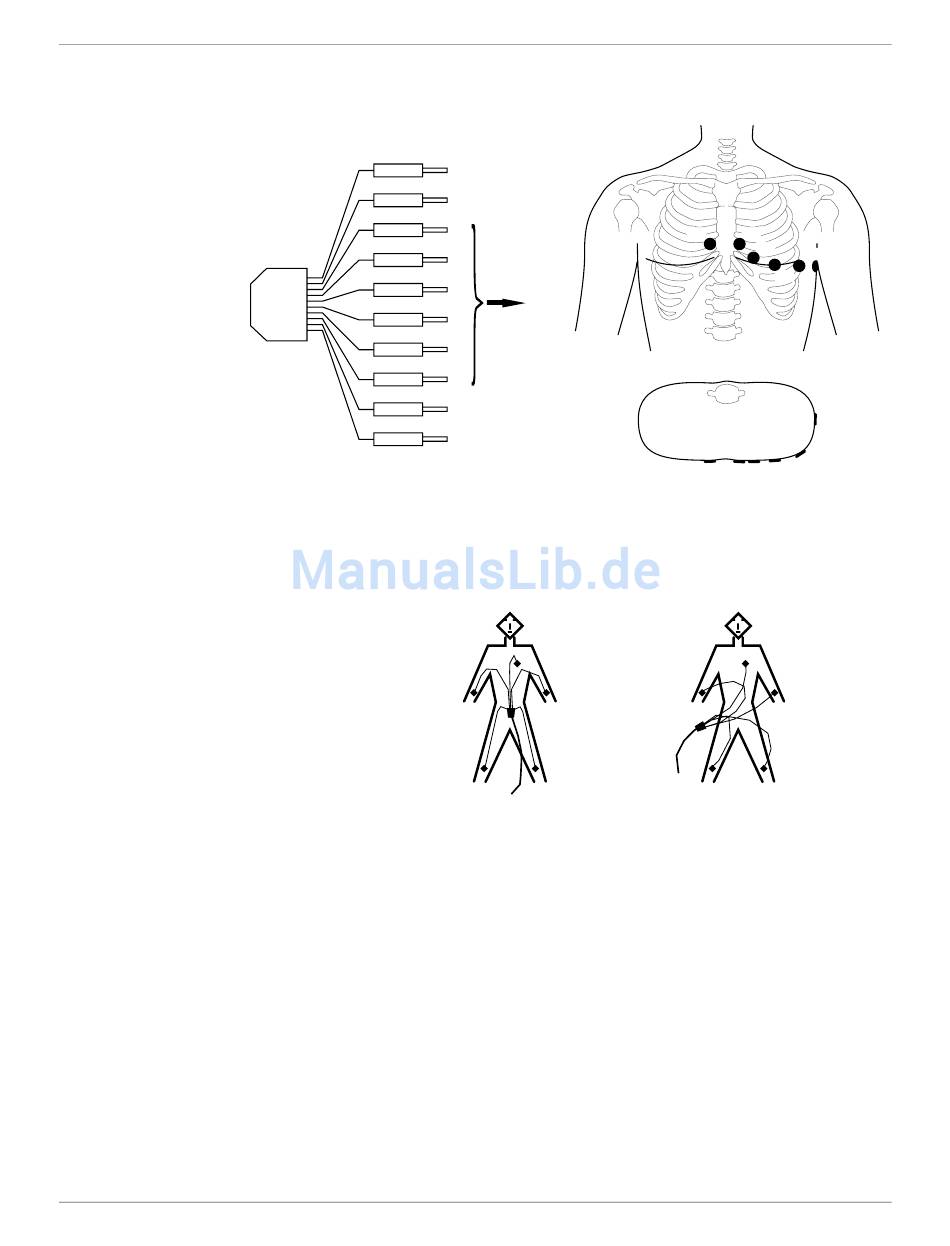

Vorbereiten der EKG-Aufzeichnung: Elektrodenplatzierung
Schließen Sie das 10-Abltg.-Patientenkabel wie unten gezeigt an.
N schwarz
Rechtes Bein
R rot
Rechter Arm
C1 weiß
C2 weiß
C3 weiß
C4 weiß
C5 weiß
C6 weiß
L gelb
Linker Arm
F grün
Linkes Bein
Anschließen des Patientenkabels (10-Abltg.-Kabel, EKG-
Ordnen Sie die Ableitungsdrähte und das Patientenkabel wie unten
dargestellt an.
MAC 1200/1200 ST
2012250-040
Standardableitungen)
Richtig
Anordnen des Patientenkabels
C2
C1
C3
C5
C6
C4
C6
C5
009A
C1 C2 C3 C4
Falsch
010A
4-7
