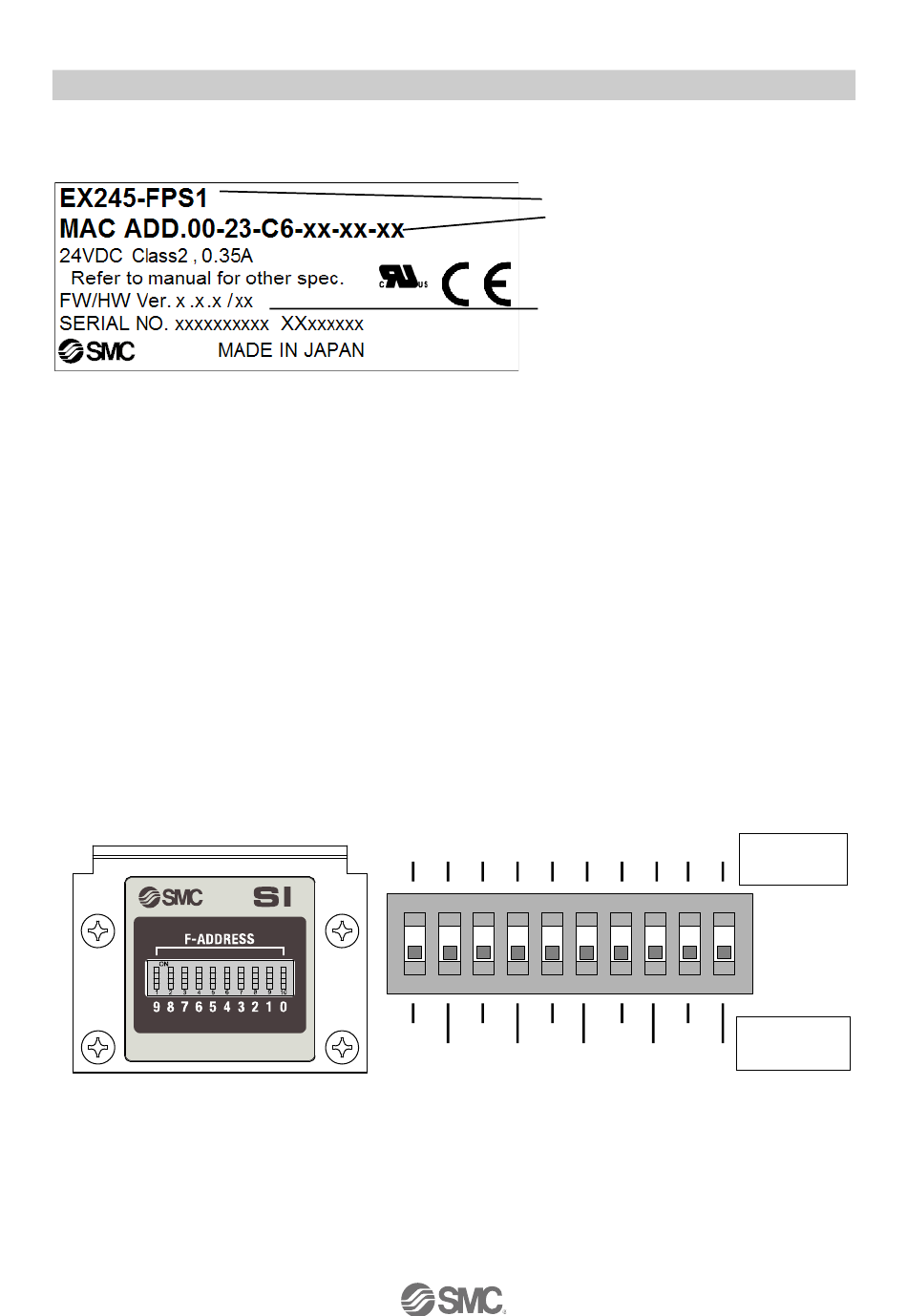

10.10. Herstellungsetikett
• Firmware-Version (FW): 2.1.X
• Hardware-Version (HW): 03 und aktueller
10.11. DIP-Schalter
10.11.1. PROFIsafe-Adressschalter
Für die Einstellung der Sicherheitsadresse ist ein Zehn-Bit-DIP-Schalter vorgesehen. Die Schalterstellung
wird nur beim Einschalten überprüft. Alle während des Betriebs vorgenommenen Änderungen werden
ignoriert und können beim nächsten Einschalten zu Problemen führen.
Verwendung der DIP-Schalter:
・ Schrauben Sie die Abdeckung ab und klappen Sie sie nach oben.
・ Die DIP-Schalter können mit einem kleinen Flachschlitzschraubendreher eingestellt werden.
・ Ziehen Sie die Abdeckung wieder fest und achten Sie darauf, dass die Dichtungen richtig
sitzen. (Drehmoment = 0,3 Nm)
Hinweis:
•Die F-Adresse besteht aus der Addition der binären Werte, die den eingeschalteten DIP-Schalterpositionen 0 bis 9 zugeordnet sind.
Bitte berücksichtigen Sie bei der Ermittlung des F-Adresswertes ausschließlich die auf den Deckel außen aufgedruckten DIP-
Schalterpositionen.
•Die werksseitige Einstellung dieser
Abb. 10-6 Herstellungsetikett
9
8
7
O N
1
2
3
512
128
256
Abb. 10-7 PROFIsafe-Adressschalter
- 65 -
Produkt-Nr.
MAC-Adresse
Firmware- und Hardware-Version
6
5 4
3
2
4
5
6
7
8
32
8
64
16
4
1
0
F-Adresse
Bit-Nr.
9 10
F-Adresse
2
Werte
1
No.EX##-OMY0004
