Anm.
・ Wenn Sie ein Kupferkommunikationskabel verwenden und die Option „Autonegotiation
deaktivieren" gewählt ist, müssen Sie das richtige Netzwerkkabel wählen, siehe Abb. 7-11, 7-
12, 7-13.
・ Die Auto-Crossover-Funktion ist bei Wahl der Option „Autonegotiation deaktivieren" nicht verfügbar.
・ Die Auto-Crossover-Funktion muss in der Lage sein, ihre Twisted-Pair-Ports automatisch
zwischen MDI- und MDI-X-Pin-Belegung umzuschalten.

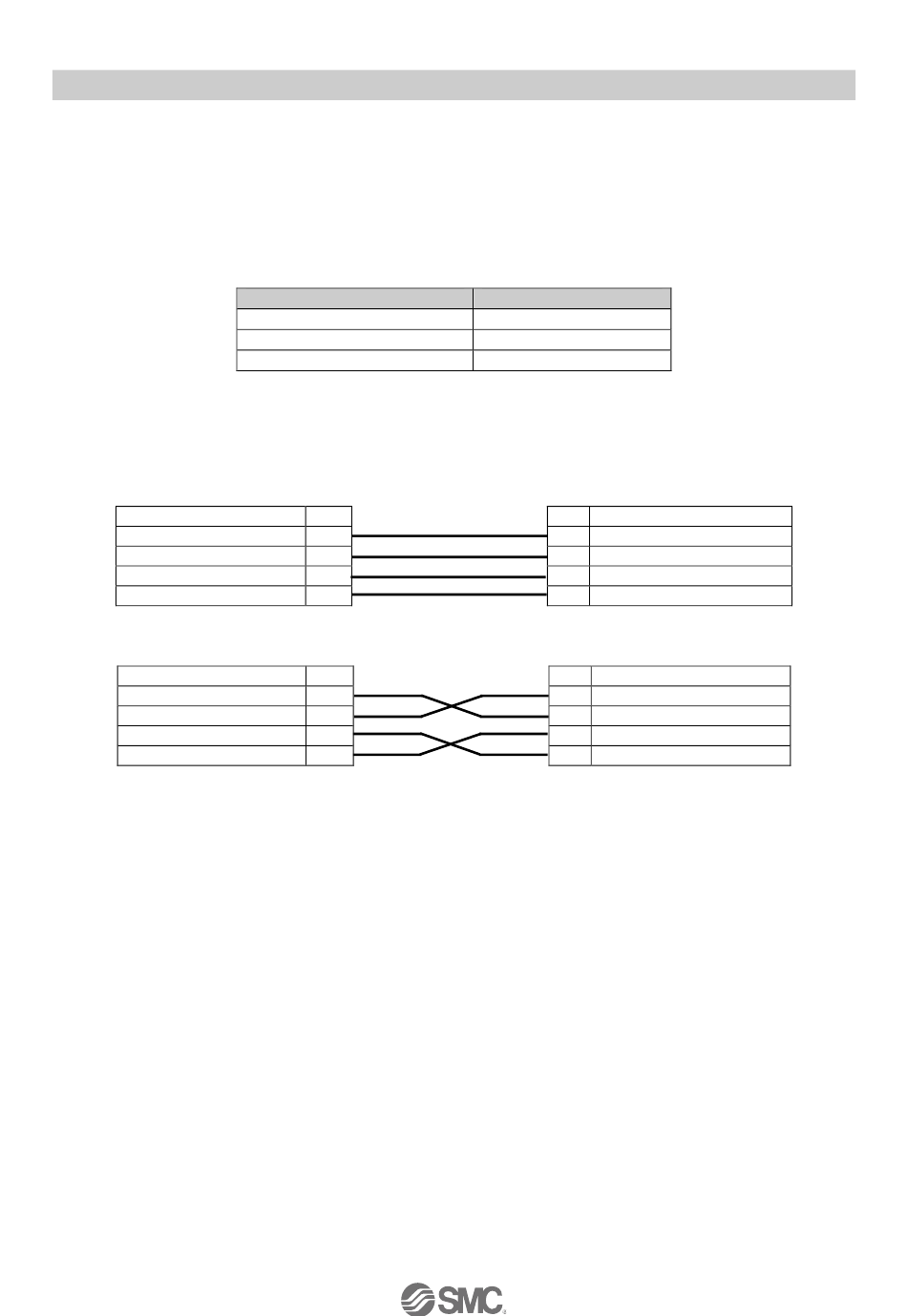

Abb. 7-11 Verwendbare Kabeltypen bei Wahl der Option „Autonegotiation deaktivieren"
Die folgende Abb. 7-12 zeigt zwei verschiedene Verdrahtungen.
M12 MDI
TD+ Datenübertragung+ 1
RD+ Datenempfang+
TD- Datenübertragung-
RD- Datenempfang-
M12 MDI
TD+ Datenübertragung+ 1
RD+ Datenempfang +
TD- Datenübertragung-
RD- Datenempfang -
Anschlussverbindung
Port 1 (XF1) bis Port 2 (XF2)
Port 1 (XF1) bis Port 1 (XF1)
Port 2 (XF2) bis Port 2 (XF2)
Patchkabel
Pin
2
3
4
Crossover-Kabel
Pin
2
3
4
Abb. 7-12 Details der Patch- und Crossover-Kabel
Verwendbares Kabel
Patchkabel
Crossover-Kabel
Crossover-Kabel
Pin
M12 MDI-X
1
RD+ Datenempfang +
2
TD+ Datenübertragung+
3
RD- Datenempfang -
4
TD- Datenübertragung-
Pin
M12 MDI
1
TD+ Datenübertragung+
2
RD+ Datenempfang+
3
TD- Datenübertragung-
4
RD- Datenempfang-
- 31 -
No.EX##-OMY0004
