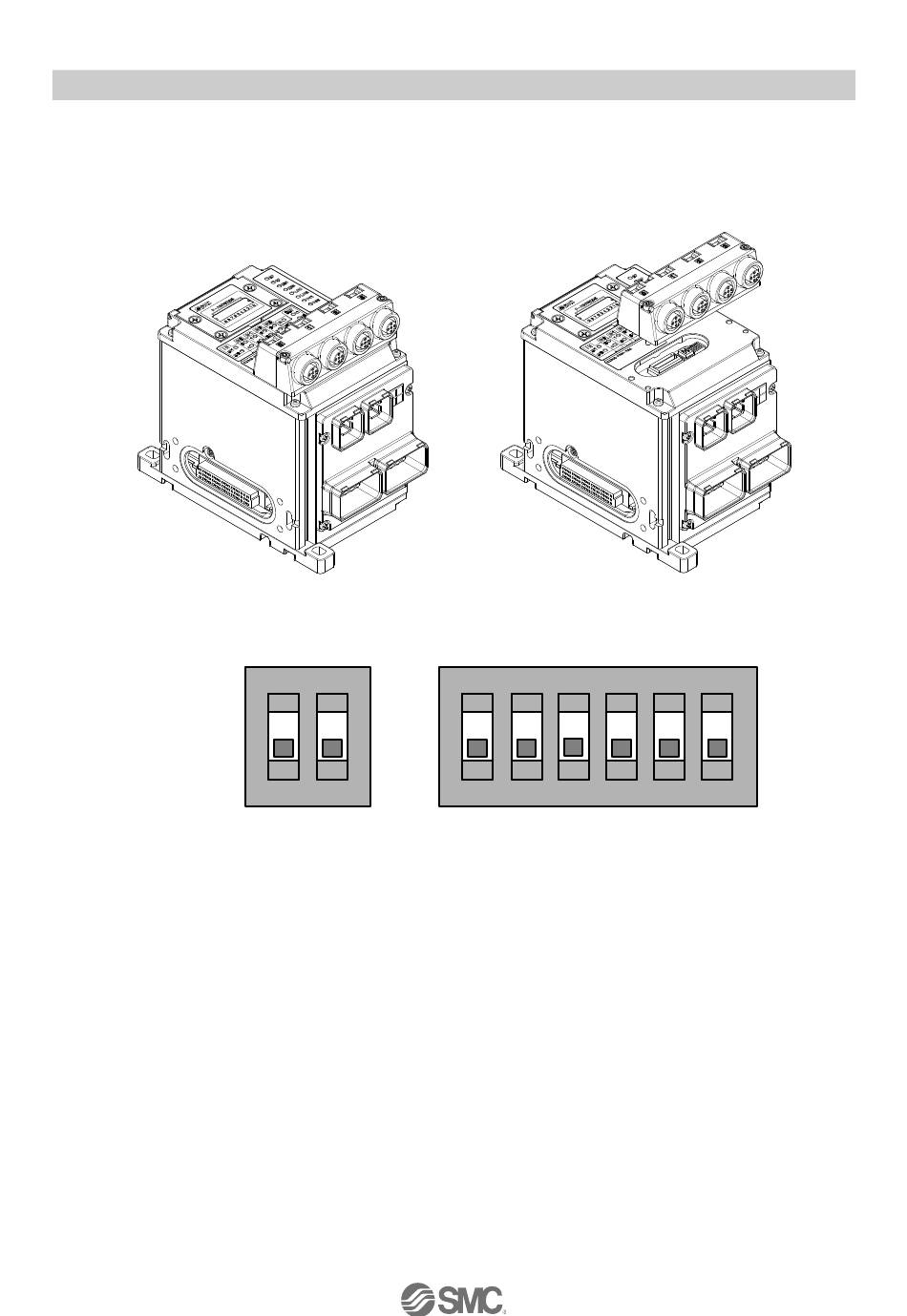

10.11.2. Die DIP-Schalter SW2 und SW3
Zwei DIP-Schalter SW2 und SW3 befinden sich unter den elektrischen Anschlüssen der vier M12-Ports für
die sicheren Eingänge. Um Zugang zu den Schaltern zu erhalten, entfernen Sie die Halteschrauben wie
unten gezeigt.
Abb. 10-8 Halteschrauben
O N
O N
1
2
1
2
3
4
5
6
SW2
SW3
Abb. 10-9 SW3- und SW2 DIP-Schalter
Wenn Sie die DIP-Schalter eingestellt haben, stellen Sie sicher, dass der M12-Anschlussblock und alle
Halteschrauben wieder montiert sind. (Drehmoment = 0,4 Nm) Vor dem Betrieb des Feldbusmoduls ist
sicherzustellen , dass der M12-Anschlussblock korrekt eingesetzt und befestigt ist.
Es ist verboten, während der Einstellung der DIP-Schalterwerte Änderungen am Modul vorzunehmen.
Nicht genehmigte Änderungen können die Sicherheitsfunktionalität des Moduls beeinträchtigen und führen
zum Erlöschen der Garantie für das Produkt.
