① M5, Schraube der FE-Klemme (Drehmoment = 1,5 Nm)
② M12-Stecker, PROFINET-Anschluss Port1 (XF1), Anschlussart: MDI
③ M12-Stecker, PROFINET-Anschluss Port2 (XF2), Anschlussart: MDI-X
④ 7/8-Zoll-Stecker, Stromanschluss (XD1)
⑤ 7/8-Zoll-Stecker, Stromanschluss (XD2)
⑥ M12-Stecker, sichere Eingänge
①
⑥
③
④
②
⑤

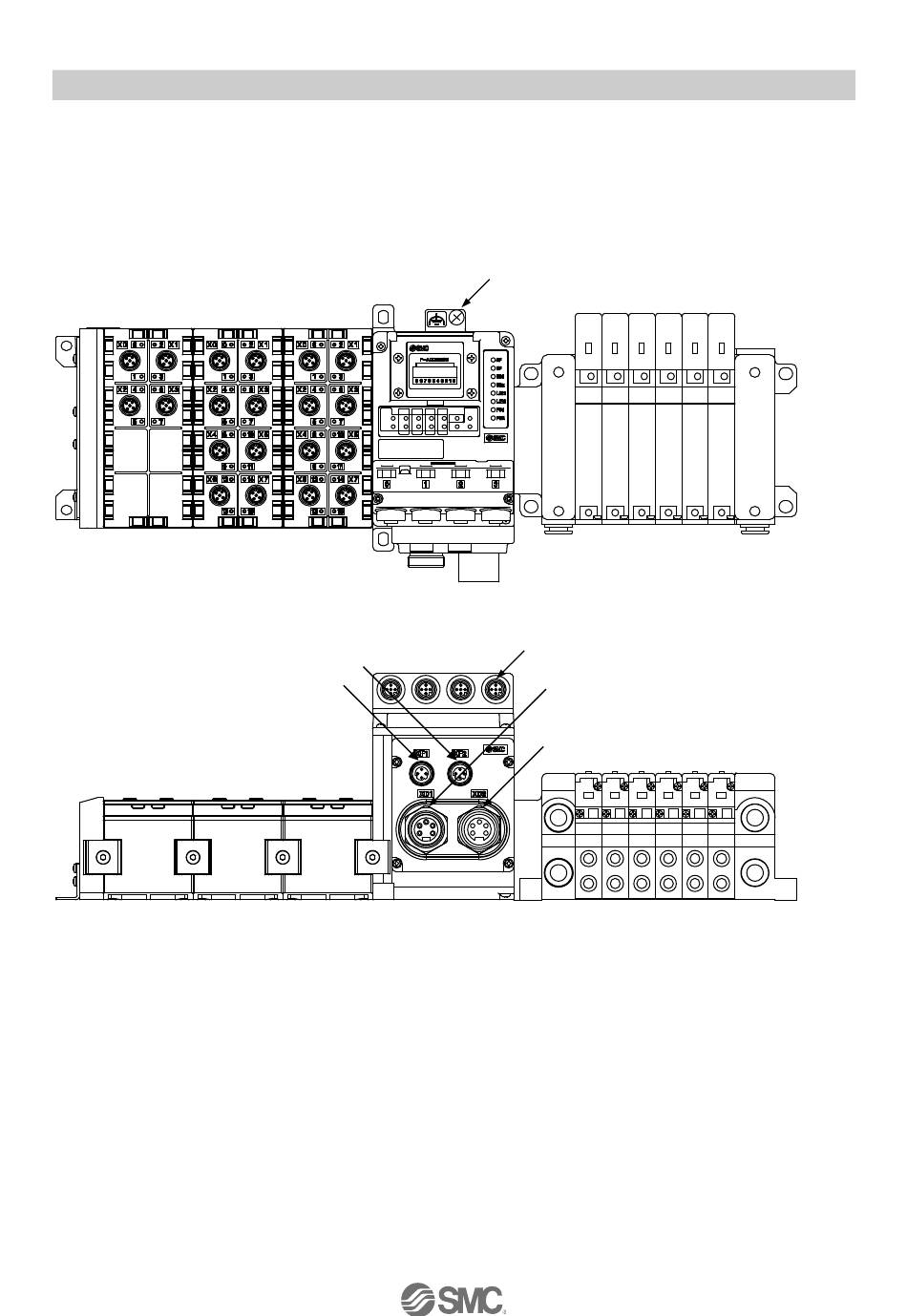

Abb. 7-5 Anordnung der Schrauben und Stecker (EX245-FPS3)
- 28 -
No.EX##-OMY0004
