7. Installation
7.1. Montage
Lücke Achtung
Um die Komponenten der Mehrfachanschlussplatte nicht zu beschädigen, sind Schrauben mit dem
empfohlenen Anzugsmoment einzuschrauben.
Die Ventilinsel ist an den 8 Montagebohrungen mit Schrauben zu befestigen.
Die folgenden Schrauben sind erforderlich:
①Lücke 2 x M5 (Endplatte: Drehmoment = 1,5 Nm)
② 2 x M5 (Feldbusmodul: Drehmoment = 1,5 Nm)
③ 4 x M* (Mehrfachanschlussplatte: siehe Mehrfachanschlussplattenkatalog)
①
①
Alle Ventilinseln mit Mehrfachanschlussplatten werden mit 8 Schrauben befestigt (außer VQC4000, bei
der 7 Schrauben benötigt werden).
②
②

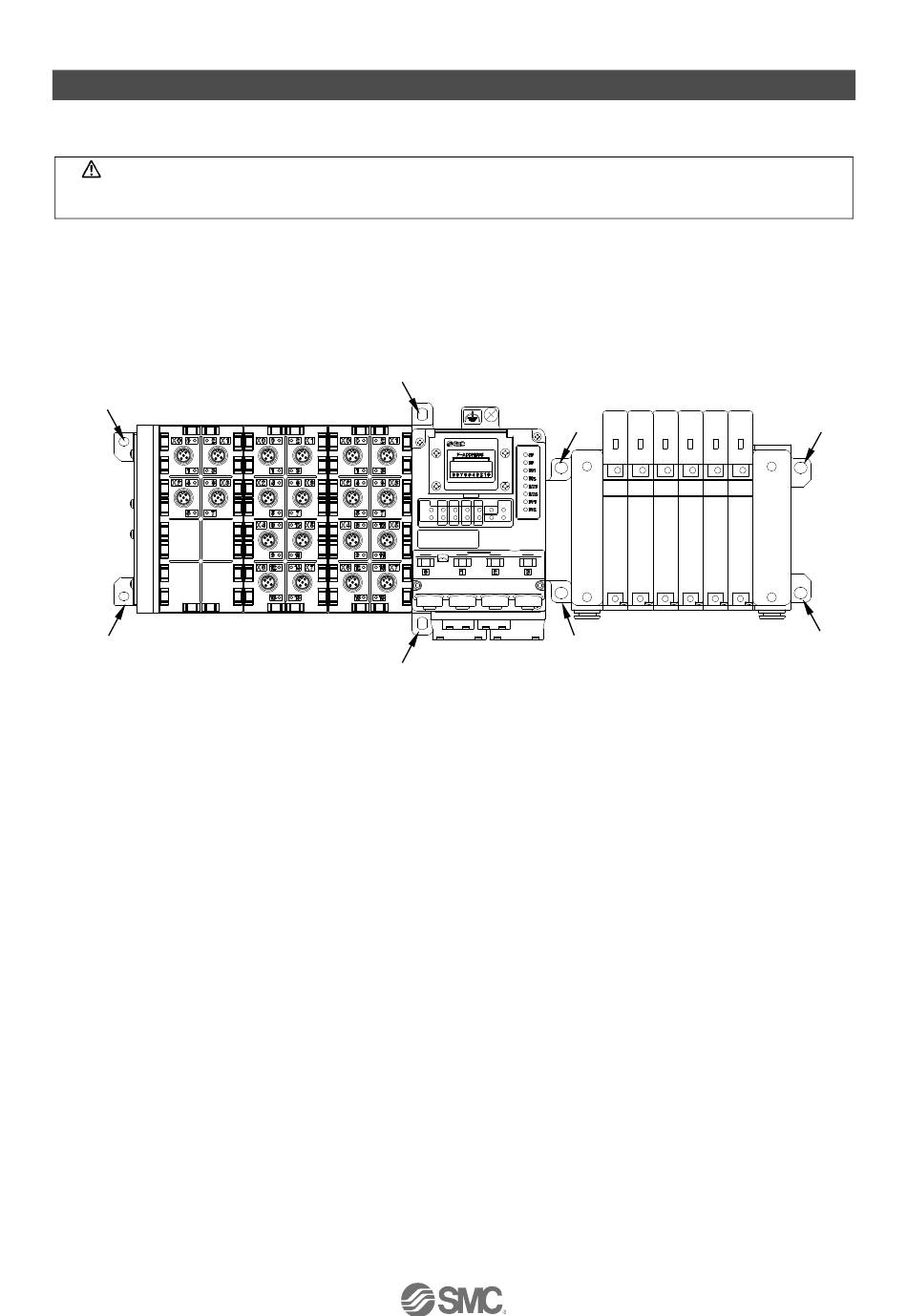

Abb. 7-1 Erforderliche Schrauben
- 25 -
③
③
No.EX##-OMY0004
③
③
