7.1.1. Mehrfachanschlussplatte-Anschluss
Verbinden Sie die Mehrfachanschlussplatte mit den 2 Schrauben am Feldbusmodul. (Sechskant-
Steckschlüssel der Größe 2,5)
Drehmoment = 0,6 Nm
Lücke Achtung
Damit die Schutzart IP65 gewährleistet ist, muss das empfohlene Anzugsmoment angewandt werden
und der O-Ring ordnungsgemäß auf der Schraube positioniert werden.
7.1.2. Modulanschluss
Schließen Sie die Module mit den 2 modularen Adapter-Baugruppen und einer Verbindungseinheit an.
① 1 x Verbindungseinheit
② 2 x modulare Adapter-Baugruppen (Sechskant-Steckschlüssel der Größe 2,5 mm, Drehmoment = 1,3 Nm)
Achtung
•Lücke Damit die Schutzart IP65 gewährleistet ist, müssen die Adapter-Baugruppen und die
Verbindungseinheit ordnungsgemäß zwischen den Modulen montiert sein.
•Lücke Um die Module und Baugruppen nicht zu beschädigen sind, Schrauben mit dem empfohlenen
Anzugsmoment anziehen.

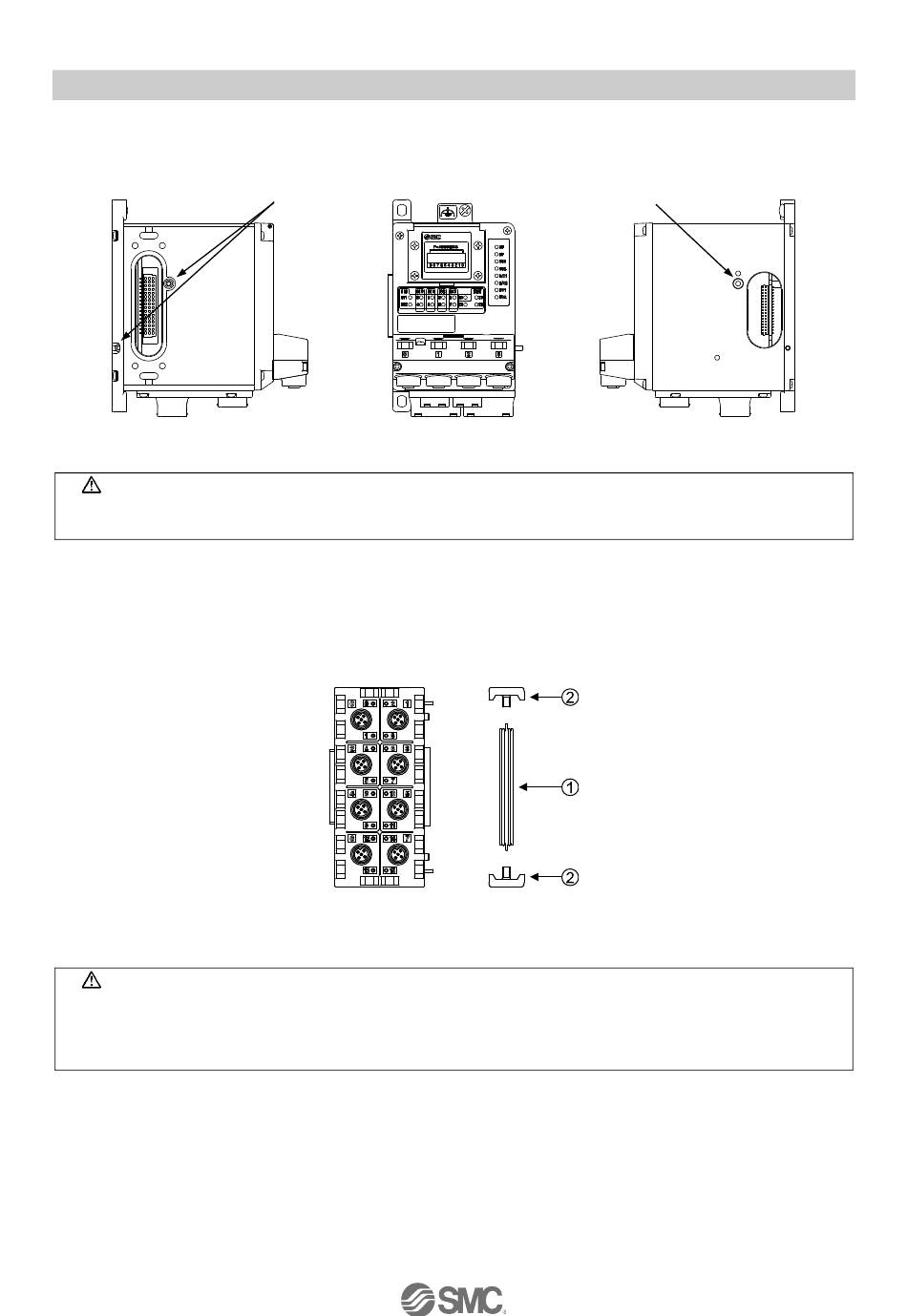

Abb. 7-2 Anschluss der Mehrfachanschlussplatte
Abb. 7-3 Modulanschluss
- 26 -
O-Ring
No.EX##-OMY0004
