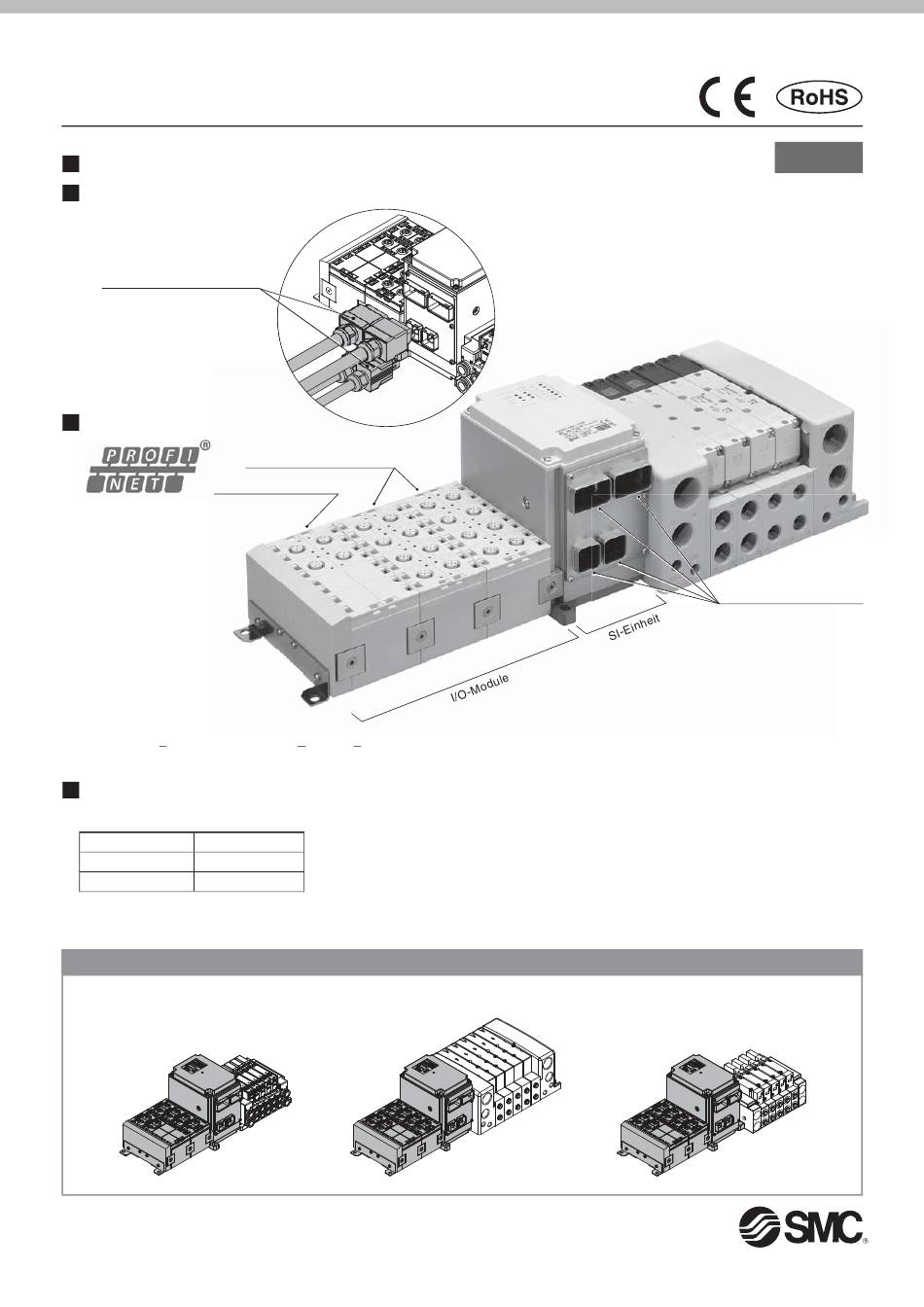

Feldbussystem
AIDA-Anschlusstechnik für die Automobilindustrie
Push-Pull-Steckverbinder
¼ Ein- und Ausbau mit einem Handgriff
¼ Reduzierte Verkabelungszeiten
Push-Pull-Steckverbinder
Unterstütztes Protokoll
Digitales Ausgangsmodul
¼ Glasfaserkabel
(SCRJ-Stecker)
∗1 Abkürzung der Automatisierungsinitiative Deutscher Automobilhersteller
Module können flexibel kombiniert werden.
¼ Anzahl der Ventile, digitale Eingänge/Ausgänge
Magnetventil
max. 32 Ventile
Digitaler Eingang max. 128 Eingänge
Digitaler Ausgang max. 64 Ausgänge
¼ I/O-Module können einzeln angeschlossenen und entfernt werden.
¼ Bis zu 8 Module können in beliebiger Reihenfolge angeschlossenen werden.
SY3000/5000/7000
EX245
Serie
Digitale Eingangsmodule
Magnetventile für Mehrfachanschlussplatte
VQC1000/2000/4000/5000
INFORMATION
∗
IP65
1
Push-Pull-Steckverbinder
SV1000/2000/3000
16-EU680-DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SMC EX245-Serie
Inhaltszusammenfassung für SMC EX245-Serie
- Seite 1 INFORMATION Feldbussystem ∗ IP65 AIDA-Anschlusstechnik für die Automobilindustrie Push-Pull-Steckverbinder ¼ Ein- und Ausbau mit einem Handgriff ¼ Reduzierte Verkabelungszeiten Push-Pull-Steckverbinder Unterstütztes Protokoll Digitale Eingangsmodule Digitales Ausgangsmodul ¼ Glasfaserkabel (SCRJ-Stecker) Push-Pull-Steckverbinder ∗1 Abkürzung der Automatisierungsinitiative Deutscher Automobilhersteller Module können flexibel kombiniert werden. ¼...
-
Seite 2: Duale Kommunikations- Und Netzanschlüsse
EX245 Serie Duale Kommunikations- und Netzanschlüsse Duale Kommunikationsstecker ermöglichen die Verkettung oder Ringtopologien für MRP (Media Redundancy Protocol), ein Protokoll für hochverfügbare Netzwerke. Duale Netzstecker können zur Verkettung von Geräten ohne Direktverbindungen oder Splitter-Adapter verwendet werden und verringern den Kosten- und Verdrahtungsaufwand. Zur Stromversorgung Anschlusskabel Glasfaserkabel... -
Seite 3: Mrp-Funktion (Ringschaltung)
EX245 Serie Feldbussystem MRP-Funktion (Ringschaltung) MRP-Funktion (Media Redundancy Protocol): Um die MRP-Funktion nutzen zu können, muss Selbst wenn Kommunikationskabel an einem Ort abgetrennt oder beschädigt wird, kann die SPS die MRP-Funktion unterstützen. die Kommunikation fortgesetzt werden. Das Kabelsegment, welches das Problem verursacht, wird identifiziert, was einen schnellen und einfachen Austausch ermöglicht. -
Seite 4: Feldbussystem Für Ein-/Ausgang
EX245 EA2 1 Befestigungselement Spezifi kation Digitale Eingangsmodule Mit Befestigungswinkel Digitaler Eingang (16 Eingänge) Ohne Befestigungswinkel Befestigungselement Digitales Ausgangsmodul EX245 Spezifi kation digitales Ausgangsmodul Digitaler Ausgang (8 Ausgänge) ∗ Bitte wenden Sie sich an SMC für die Bestellnummern der Mehrfachanschlussplatten. -
Seite 5: Technische Daten
EX245-SPN1 Max. Anzahl der Module Max. Anzahl der digitalen Eingänge Max. Anzahl der digitalen Ausgänge Gewicht 1000 g ∗1 Die Konfi gurationsdatei kann von der SMC-Website heruntergeladen werden: http://www.smc.eu Digitales Eingangsmodul EX245-DX1 Eingangsart M12 (5-polig) Buchse ∗ Eingangsstecker Anzahl der Eingänge 16 Eingänge... - Seite 6 EX245 Serie Abmessungen SI-Einheit Endplatte EX245-SPN1 EX245-EA2-1 98.8 EX245-EA2-2 Digitales Eingangsmodul Digitales Ausgangsmodul EX245-DX1 EX245-DY1...
- Seite 7 EX245 Serie Feldbussystem: Für Ein-/Ausgang Montagebeispiele Mehrfachanschlussplatte Bitte wenden Sie sich an SMC für Bestellnummern. SI-Einheit EX245-SPN1 Digitalmodul (Eingang) EX245-DX1 Digitalmodul (Ausgang) EX245-DY1 Endplatte EX245-EA2-1 Die Module und die Mehrfachanschlussplatte werden im nicht montierten Zustand geliefert. Nach der Montage der SI-Einheit und der Mehrfachanschlussplatte müssen die Module zusammengebaut werden.
-
Seite 8: Vorsichtsmaßnahmen
EX245 Serie Vorsichtsmaßnahmen 1 Vor der Inbetriebnahme der Produkte durchlesen. Für Sicherheitsvorschriften siehe „Vorsichtsmaßnahmen zum Umgang mit SMC-Produkten“ und die „Gebrauchsanweisung“ auf der SMC-Website: http://www.smc.eu Konstruktion/Auswahl Montage Warnung Achtung 1. Nicht außerhalb des Spezifi kationsbereichs betreiben. 3. Halten Sie die Anzugsdrehmomente ein. - Seite 9 EX245 Serie Vorsichtsmaßnahmen 2 Vor der Inbetriebnahme der Produkte durchlesen. Für Sicherheitsvorschriften siehe „Vorsichtsmaßnahmen zum Umgang mit SMC-Produkten“ und die „Gebrauchsanweisung“ auf der SMC-Website: http://www.smc.eu Verdrahtung Betriebsumgebungen Achtung Achtung 7. Für den Einbau des Feldbussystems in Maschinen und Geräten 5. Verwenden Sie das Produkt nicht in Umgebungen, müssen Störschutzfilter oder Ähnliches vorgesehen werden,...
- Seite 10 EX245 Serie Vorsichtsmaßnahmen 3 Vor der Inbetriebnahme der Produkte durchlesen. Für Sicherheitsvorschriften siehe „Vorsichtsmaßnahmen zum Umgang mit SMC-Produkten“ und die „Gebrauchsanweisung“ auf der SMC-Website: http://www.smc.eu Einstellung/Betrieb Wartung Warnung Warnung 1. Versuchen Sie nicht, das Produkt zu zerlegen, zu 1. Das Produkt nicht mit nassen Händen in Betrieb modifi...
