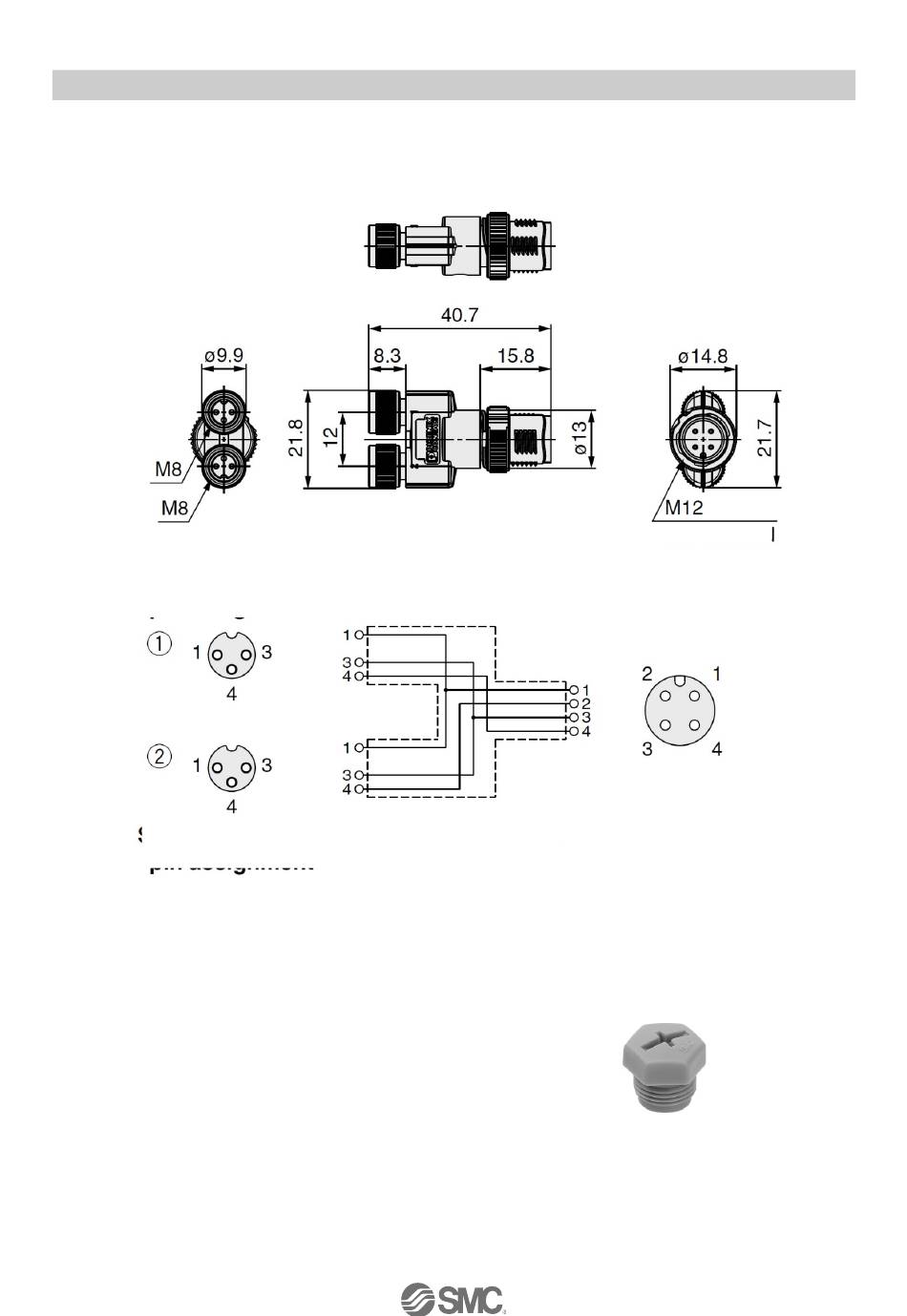

Modell-Nr.：PCA-1557798
(Y-Abzweigstecker (2 x M8 bis M12))
Pinbelegung des
Buchsenanschlusses
Pinbelegung des
Buchsenanschlusses
13.3. Blindkappe
Mit den Serien EX245-FPS1/2/3, EX245-DX1, EX245-DY1 können Blindkappen verwendet werden.
Montieren Sie die Blindkappe in die nicht verwendeten Buchsen.
IP65 wird durch die richtige Verwendung der Blindkappe erfüllt.
Modell-Nr.: EX9-AWTS
(M12-Stecker für Buchse 10 Stück.)
Anm.: Ziehen Sie die Blindkappen mit dem angegebenen Anzugsmoment fest (0,2 Nm).
Verdrahtung
Abb. 13-3 PCA-1557798
- 82 -
SPEEDCON
Anschlussbild des Steckers A-
codiert (normaler Schlüssel)
Abb. 13-4 EX9-AWTS
No.EX##-OMY0004
