PROFINET-Kommunikation
(Ansicht der SCRJ-Buchse)

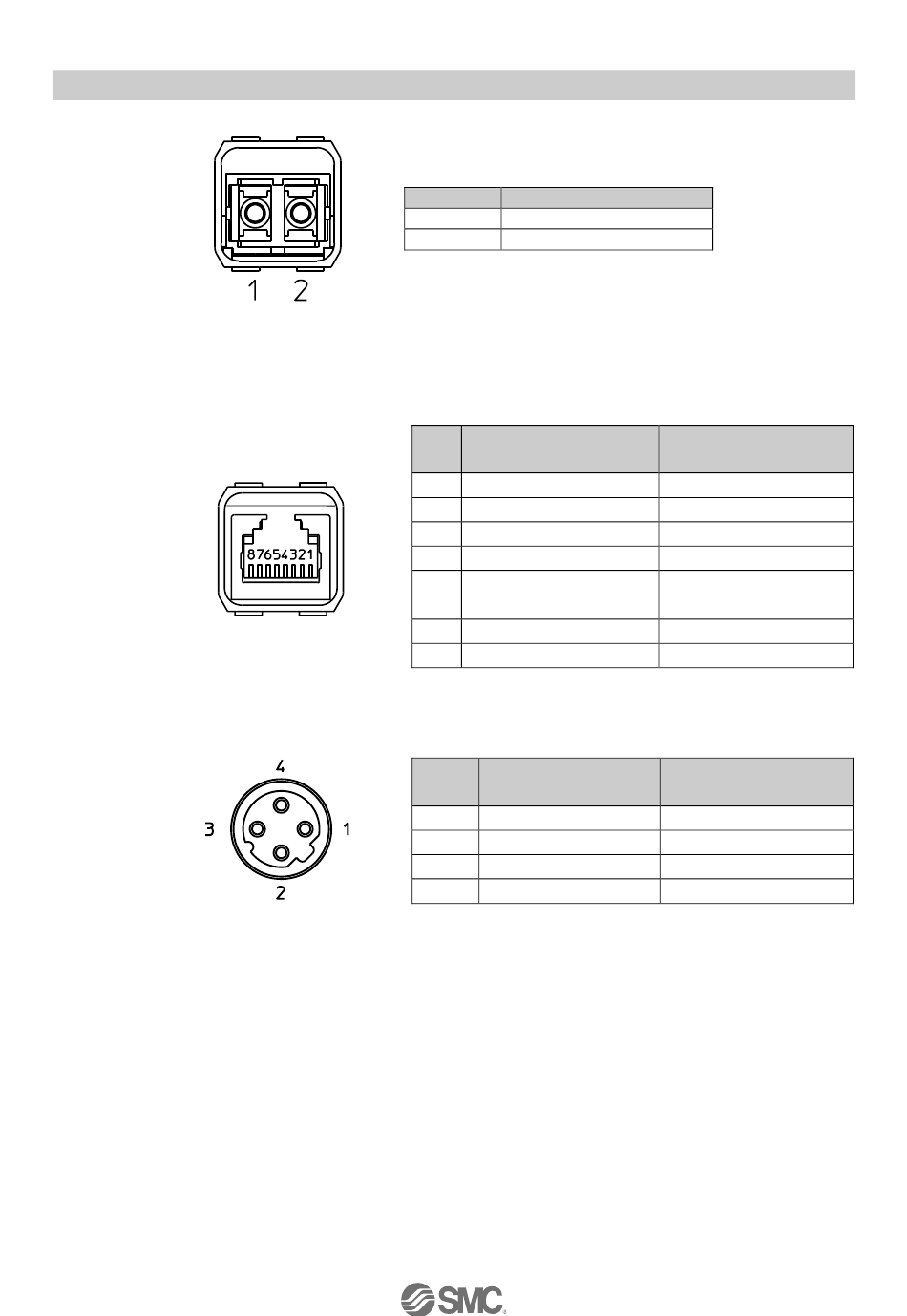

Abb. 7-8 Pinbelegung der PROFINET-SCRJ-Kommunikationsstecker für EX245-FPS1
(Ansicht der RJ45-Buchse)
Abb. 7-9 Pinbelegung der PROFINET-RJ45-Kommunikationsstecker für EX245-FPS2
M12-Stecker, 4-polig, D-codiert
Abb. 7-10 Pinbelegungen der PROFINET-Kommunikationsstecker für EX245-FPS3
Pin
Anmerkung
1
TX Datenübertragung
2
RX Datenempfang
Port1 (XF1)
Pin
Anschlussart: MDI
1
TD+ Datenübertragung
2
TD- Datenübertragung
3
RD+ Datenempfang
4
-
5
-
6
RD- Datenempfang
7
-
8
-
Port1 (XF1)
Pin
Anschlussart: MDI
1
TD+ Datenübertragung+
2
RD+ Datenempfang +
3
TD- Datenübertragung-
4
RD- Datenempfang -
- 30 -
Port2 (XF2)
Anschlussart: MDI-X
RD+ Datenempfang
RD- Datenempfang
TD+ Datenübertragung
-
-
TD- Datenübertragung
-
-
Port2 (XF2)
Anschlussart: MDI-X
RD+ Datenempfang +
TD+ Datenübertragung+
RD- Datenempfang -
TD- Datenübertragung-
No.EX##-OMY0004
