SMC EX245-FPS1 Betriebsanleitung Seite 18

Digitales eingangsmodul
Inhaltsverzeichnis

Werbung

3.3.5. Taktausgänge UT1 und UT2
Das Modul verfügt über zwei unabhängige Taktausgänge. Diese Taktausgänge stellen die
Versorgungsspannung für die sicheren Eingänge bereit. Beide Taktausgänge liefern ein Impulsmuster, um
Querschlüsse in der externen Verdrahtung der Eingänge zu erkennen, wenn die Querschlusserkennung
für mindestens ein Eingangspaar aktiviert wurde.

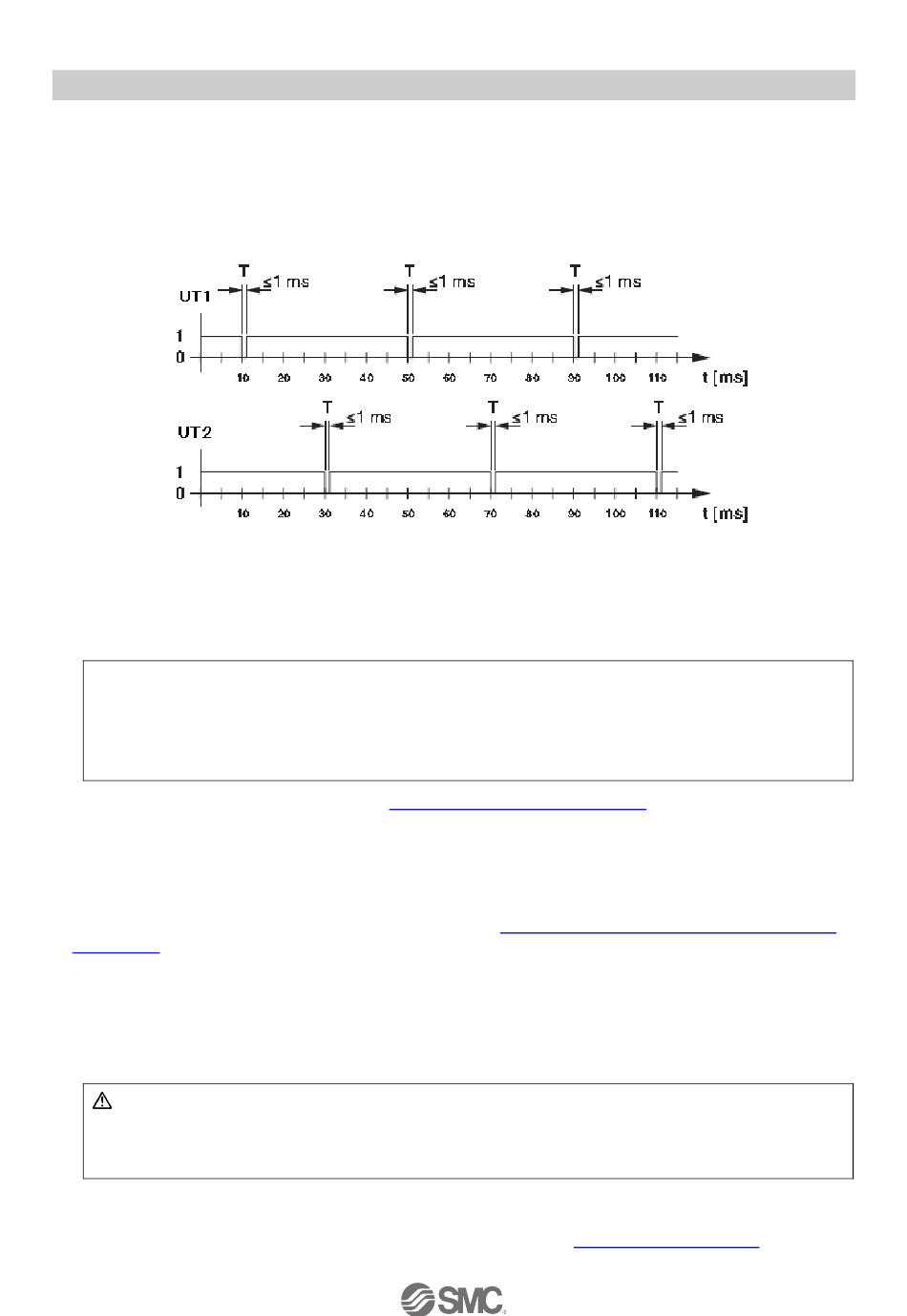

3.3.6. Typisches Impulsmuster
Legende:
T Testimpuls
Impulsbreite ≤ 1 ms
Periodenlänge ≤ 40 ms
Die Taktausgänge werden auch dann eingeschaltet und überwacht, wenn das Modul nicht parametrisiert ist.
Wenn ein Kurzschluss zwischen den Ausgängen UT1 (oder UT2) und 0V (US1) auftritt, wird der
Taktausgang abgeschaltet. Der Fehlerzustand wird durch das Aufleuchten der LED UT1 (oder UT2)
angezeigt.
Anm.: Ein Querschlussfehler an UT1 (und/oder UT2) hat keinen Einfluss auf die Hardware des
entsprechenden Taktausgangs.
Technische Daten für Taktausgänge: siehe
Verhalten bei einem Fehler
Im Falle eines Kurzschlusses gegen die Erdung oder einer Überlastung der Taktausgänge werden die
Taktausgänge abgeschaltet. Gleichzeitig wird der Fehler an den UT1/UT2-LEDs angezeigt und eine
Diagnosemeldung am Controller erzeugt. Dieser Fehler muss quittiert werden, damit das System nach der
Fehlerbehebung wieder hochgefahren werden kann, siehe
PROFIsafe".
Berücksichtigen Sie bei der Projektierung und Elektromontageausführung, dass die Querschlusser-
kennung mit zwei gemeinsamen Taktausgängen für die acht sicheren Eingänge umgesetzt werden.
Diagnose
WARNUNG: Verlust der Sicherheitsfunktion
Die Verwendung von Diagnosedaten für sicherheitsrelevante Funktionen kann zum Verlust der
Sicherheitsfunktion führen, da Diagnosedaten nicht sicherheitsrelevant sind.
•Lücken Verwenden Sie die Diagnosedaten nicht für sicherheitsrelevante Funktionen oder Aktionen.
Die Diagnose wird sowohl über die lokale Diagnoseanzeige als auch über die Diagnosemeldungen
ausgegeben, die an den Controller übermittelt werden.
Informationen zu den Diagnosemeldungen der Taktausgänge: siehe
Abb. 3-2 Typisches Impulsmuster
Abschnitt 10.2 „Technische
- 17 -
Daten".
Abschnitt 16.3 „Quittierung eines Fehlers für
Abschnitt 20 „Anhang
D".
No.EX##-OMY0004
