10.9.2.2. IN0-7-LEDs
IN0-7
ON
Eingang ist ON
OFF
Eingang ist OFF
10.9.2.3. LEDs OUT M, OUT Z1-Z3
OUT
OFF
Sicherer Ausgang ist OFF
grün ON
Sicherer Ausgang ist ON
Fehler erkannt.
Leuchtet rot
(z. B. Kurzschluss, Überlastung des sicheren Ausgangs, interner Testfehler)
Der sichere Ausgang wird ausgeschaltet (OFF).
10.9.3. LED-Anzeigen 3
10.9.3.1. FS-LED
LED-Status
Die Sicherheitsanwendung hat gültige F-Parameter und i-Parameter
OFF
(Gilt nur, wenn US1 zur gleichen Zeit eingeschaltet ist)
Hardware-Fehler. Die Kommunikation mit dem übergeordneten sicheren Controller
Leuchtet rot
ist deaktiviert
Blinkt rot
Modul ist nicht parametriert oder Parametrierung wurde nicht akzeptiert
10.9.3.2. P-LED
LED-Status
OFF
Keine sichere Kommunikation
grün ON
Die sichere Kommunikation läuft.
Die sichere Kommunikation läuft.
Blinkt grün
Der Controller fordert eine 'Quittierung durch den Bediener' an
Tabelle 10-25 IN0-7-LEDs
Tabelle 10-26 LEDs OUT M, OUT Z1-Z3
Innenseite der Schalterabdeckung

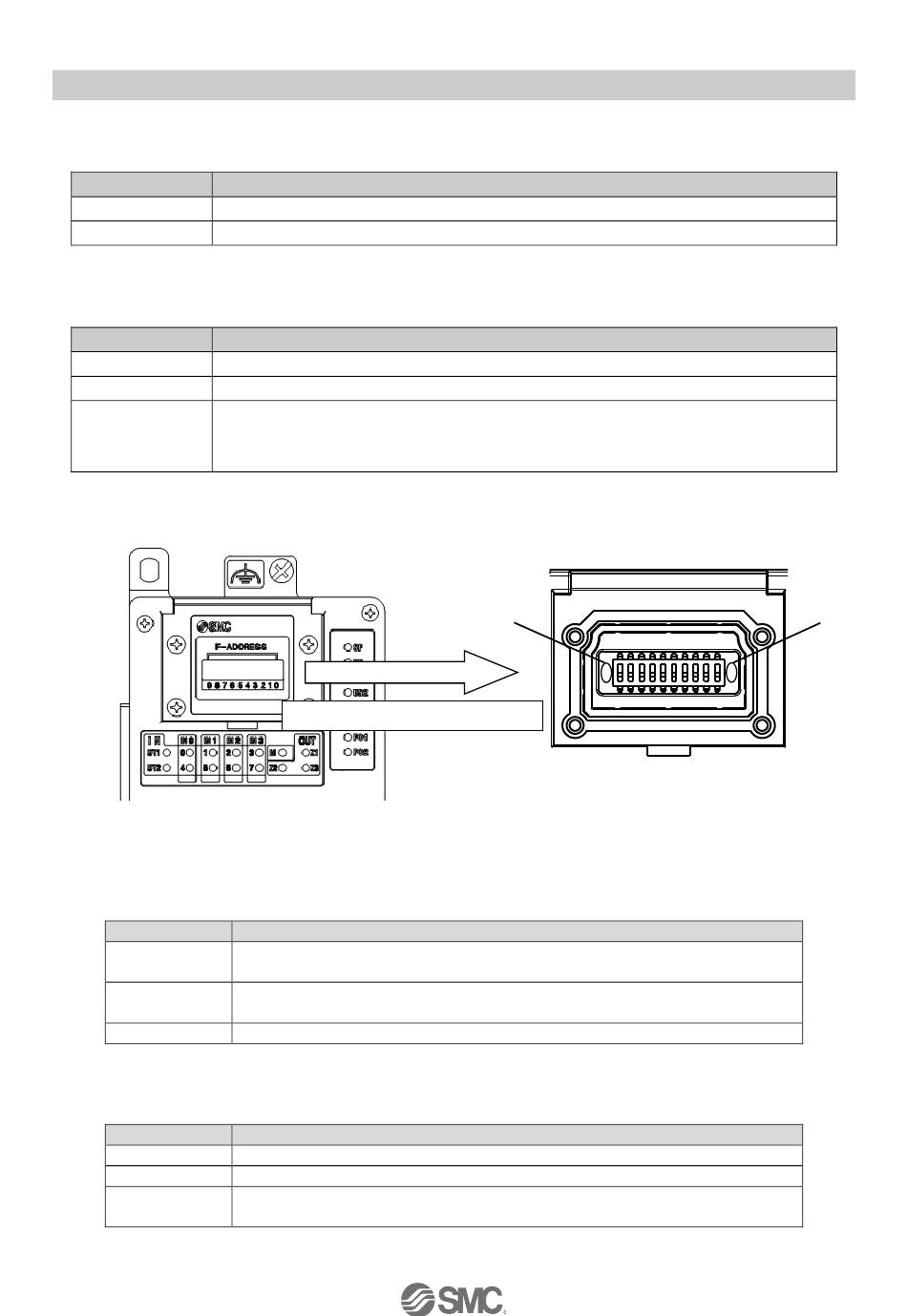

Abb. 10-5 LED-Anzeigen 3 der Serie EX245-FPS1/2/3
Tabelle 10-27 FS-LED
Tabelle 10-28 P-LED
Bedeutung
Bedeutung
P-LED
Bedeutung
Bedeutung
- 64 -
FS-LED
No.EX##-OMY0004
