Rückführkreisparameter des sicheren Ausgangs
(External Device Monitoring, Feedback loop)
Wenn der Parameter aktiviert ist, wertet das EX245 den Bitstatus eines sicheren Eingangs
entsprechend dem Status der sicheren Spannungsversorgung aus.

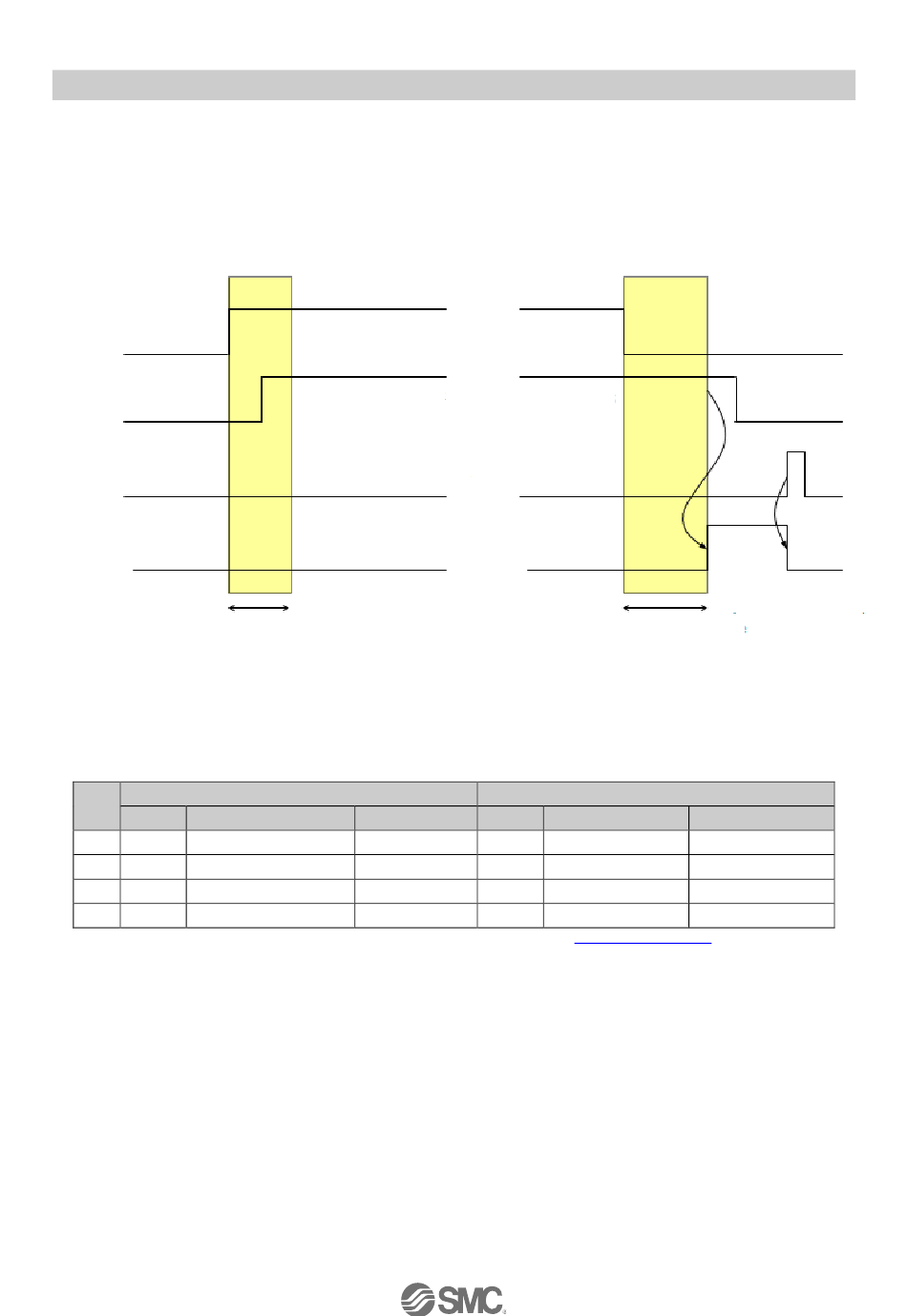

Beispiel:
Einschalten ohne Fehler
Versorgung Zone 1
Sichere Eingangsdaten Bit 1
Quittierung
Diagnose
Rückführkreis -Verzögerungszeit
Zusammenhang zwischen sicherer Spannungsversorgung und sicheren Eingängen
Wenn der Parameter aktiviert ist, wird die Beziehung in der folgenden Tabelle zwischen der sicheren
Spannungsversorgung und dem sicheren Eingang angewendet.
Tabelle 8-5 Zusammenhang zwischen sicherer Spannungsversorgung und sicheren Eingängen
Sichere Spannungsversorgung
Nr.
Bit
Beschreibung
1
0
Für Ausgangsmodule
2
1
Für Ventilzone 1
3
2
Für Ventilzone 2
4
3
Für Ventilzone 3
(*) Signalzustände wie auf dem Etikett des Produkts beschrieben. Siehe Abschnitt
OFF
Etikett ( * )
M
Z1
Z2
Z3
Abschalten mit Fehler
Versorgung Zone 3
Sichere Eingangsdaten Bit 3
Quittierung
Diagnose
Rückführkreis Verzögerungszeit
Sicherer Eingang
Bit
Beschreibung
0
Sicherer Eingang 0
1
Sicherer Eingang 1
2
Sicherer Eingang 2
3
Sicherer Eingang 3
10.9.2 LED-Anzeigen 2
- 43 -
Diagnose
(Fehlercode 0x2C3)
ON
Etikett ( * )
IN0 [0 und 4]
IN1 [1 und 5]
IN2 [2 und 6]
IN3 [3 und 7]
No.EX##-OMY0004
