10.9.1.4. L/A-Anzeige
L/A 1/2
grün ON
Verbindung über Ethernet an das Feldbusmodul über Port 1/2 (XF1/2)
grün OFF
Keine Verbindung über Port 1/2 (XF1/2) aufgebaut
gelb ON
Übermittlung oder Empfang von Ethernet-Telegrammen auf Port 1/2 (XF1/2)
gelb OFF
Keine Übermittlung oder Empfang von Ethernet-Telegrammen auf Port 1/2 (XF1/2)
*
Blinkt orange
Blinken bei Geräteidentifizierung durch den Bediener
*: Wenn die Link-LED und die ACT-LED beide leuchten, kann die kombinierte Farbe orange erscheinen.
10.9.1.5. FO 1/2-Anzeige
FO 1/2
OFF
Empfangene Lichtmenge ist größer als 2 dB.
Blinkt
Empfangene Lichtmenge ist größer als 0 dB, aber kleiner als 2 dB.
ON
Empfangene Lichtmenge ist kleiner als 0 dB.
10.9.2. LED-Anzeigen 2
Kennzeichnung
UT1, UT2
Status der Takt-Spannungsversorgung UT1 und UT2
IN0, IN1, ..., IN7
Status der sicheren Eingänge
M
Status der sicheren US2 Spannungsversorgung für IO-Module
Z1, Z2, Z3
Status der sicheren US2-Zonen Spannungsversorgungen für Ventile
10.9.2.1. UT1- und UT2-LEDs
UT1/2
OFF
Kein Fehler
Mindestens einer der sicheren Eingänge hat einen Querschluss oder einen Kurzschluss
Blinkt bei 1 Hz
erkannt (falsche Test-, 24VDC- oder Fremdspannung)
ON
Die Takt-Spannungsversorgung hat einen Kurzschluss oder ist überlastet.
Tabelle 10-22 L/A-Anzeige
Tabelle 10-23 FO 1/2-Anzeige
Beschreibung

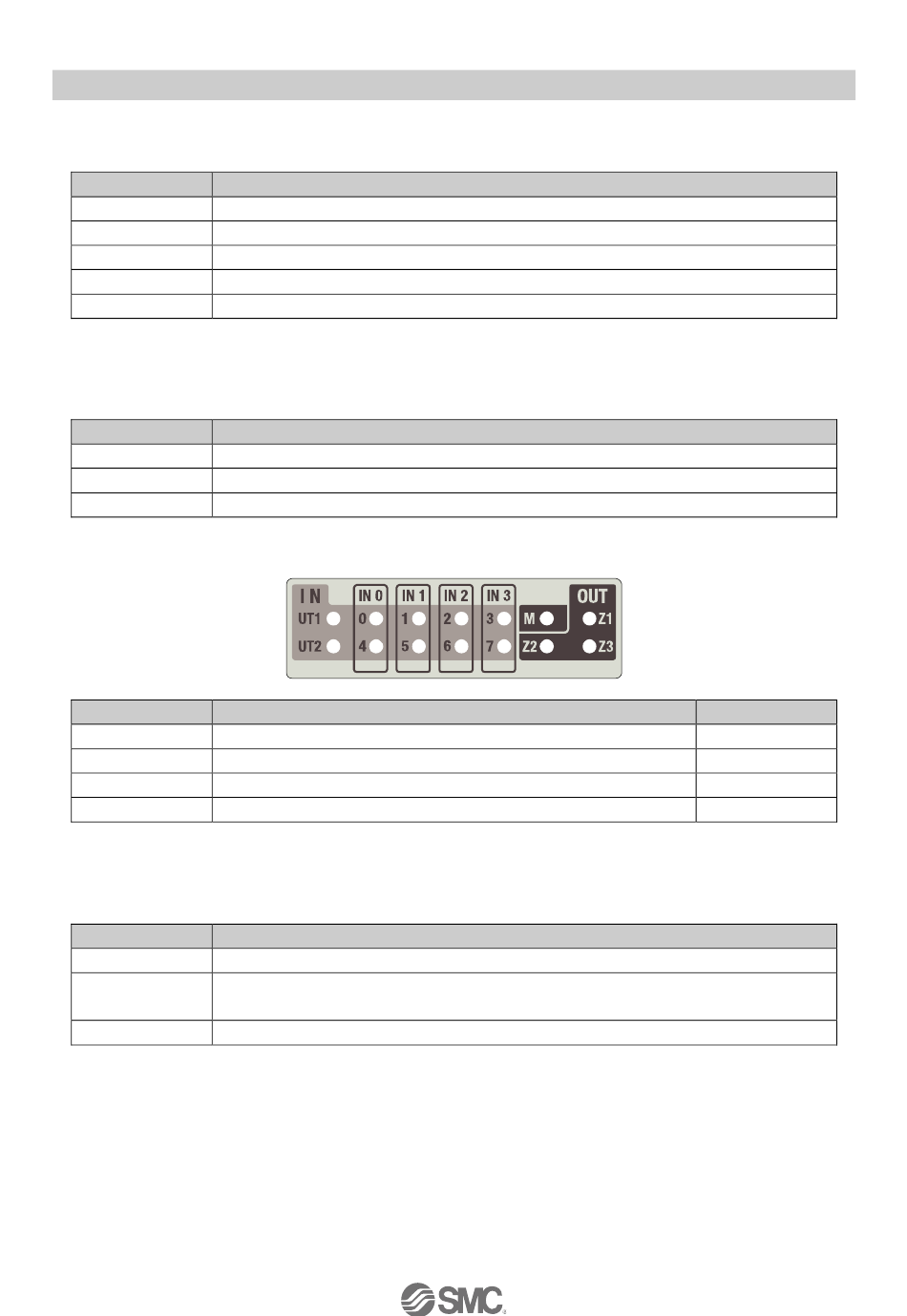

Abb. 10-4 LED-Anzeigen 2 der Serie EX245-FPS1/2/3
Tabelle 10-24 UT1- und UT2-LEDs
Bedeutung
Bedeutung
Bedeutung
- 63 -
Farbe
rot
grün
grün/rot
grün/rot
No.EX##-OMY0004
