6. Mehrfachanschlussplatte
Die Produktserie EX245 PROFIsafe unterstützt Mehrfachanschlussplatten verschiedener Ventilserien.
Alle Einzelheiten finden Sie in der jeweiligen Produktdokumentation.
Pin-Nr.
Ventilzone
1
gemeinsame
2
3
4
Zone 1
···
11
12
13
Zone 2
···
20
21
22
Zone 3
···
29
30
···
34
Signalbezeichnung
M OUT 1
P OUT 1
SOL 0
···
SOL 7
P OUT 2
SOL 8
···
SOL 15
P OUT 3
SOL 16
···
SOL 23
N. C.

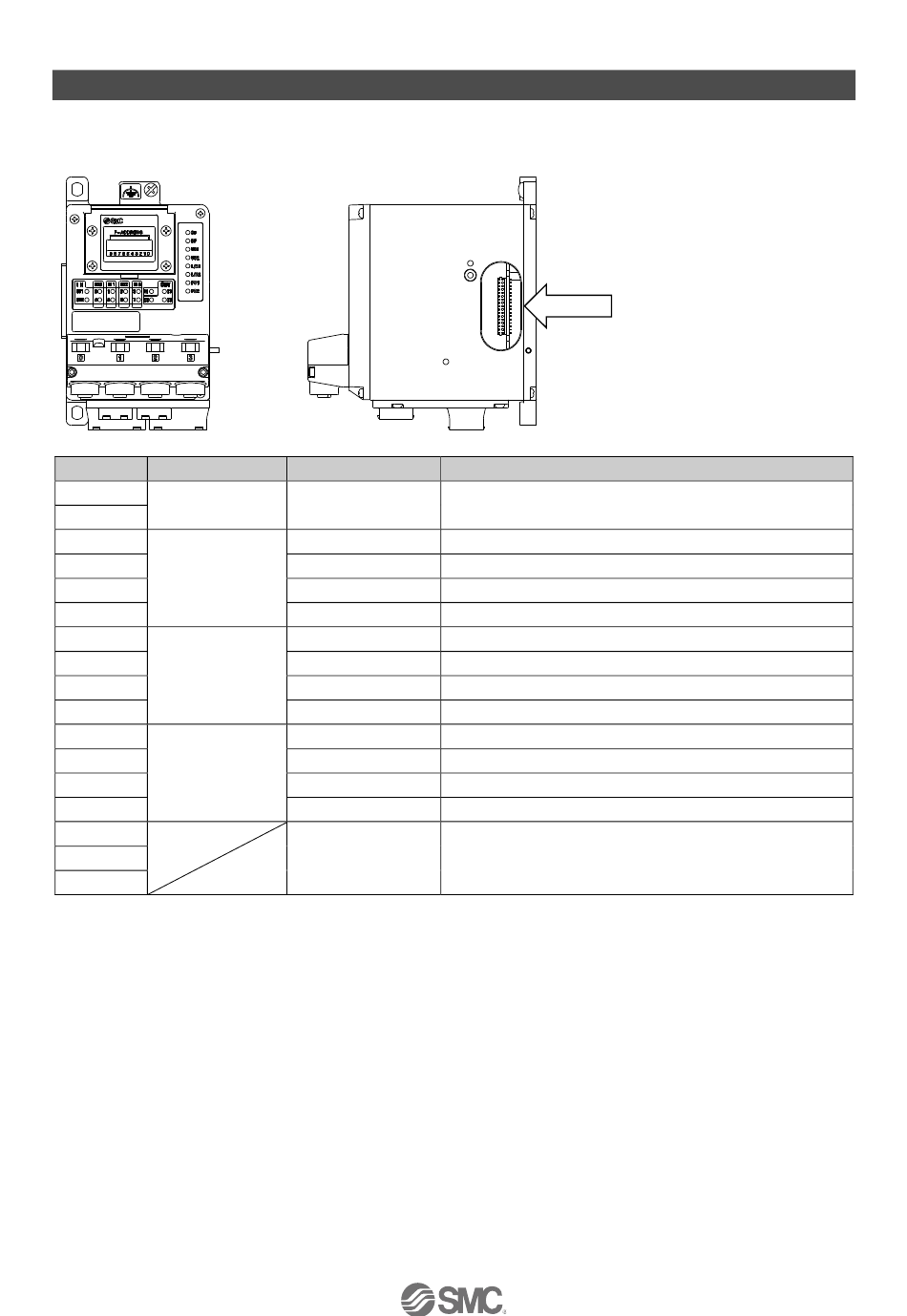

Abb. 6-1 Pinbelegung für Mehrfachanschlussplatte
- 24 -
Die Pinbelegungen für diesen
Anschluss sind in der folgenden
Tabelle aufgeführt
Funktion
Gemeinsam 0 V wenn kein Fehler
Strom wenn Zone 1 aktiv ist
Strom wenn Zone 1 aktiv ist und Ausgang 0
···
Strom wenn Zone 1 aktiv ist und Ausgang 7
Strom wenn Zone 2 aktiv ist
Strom wenn Zone 2 aktiv ist und Ausgang 8
···
Strom wenn Zone 2 aktiv ist und Ausgang 15
Strom wenn Zone 3 aktiv ist
Strom wenn Zone 3 aktiv ist und Ausgang 16
···
Strom wenn Zone 3 aktiv ist und Ausgang 23
N. C.
No.EX##-OMY0004
