6.2. Herstellungsetikett
•
Firmware-Version (FW):
•
Hardware-Version (HW):
6.3. PROFIsafe-Adressschalter F-Adresse
Für die F_Adresse von PROFIsafe ist ein Acht-Bit-DIP-Schalter vorgesehen. Die Einstellung des Schalters
wird nur beim Einschalten überprüft. Änderungen, die während des Betriebs vorgenommen werden, werden
ignoriert und können beim nächsten Einschaltvorgang zu Problemen führen
Verwendung der DIP-Schalter:
・ Schrauben Sie den Deckel ab und klappen Sie ihn hoch.
・ Die DIP-Schalter können mit einem kleinen Flachschraubendreher eingestellt werden.
・ Ziehen Sie den Deckel wieder fest und achten Sie dabei auf den richtigen Sitz der Dichtungen.
(Drehmoment = 0,3 Nm)
Anm.:
•Die F-Adresse besteht aus der Addition der binären Werte, die den eingeschalteten DIP-
Schalterpositionen 0 bis 7 zugeordnet sind. Bitte berücksichtigen Sie bei der Ermittlung des F-
Adresswertes ausschließlich die auf den Deckel außen aufgedruckten DIP-Schalterpositionen.
•Der Standardzustand (Werkseinstellung) für diesen DIP-Schalter ist OFF.
1.0.x (x bezieht sich auf die Zahl 0 oder höher)
03 oder höher

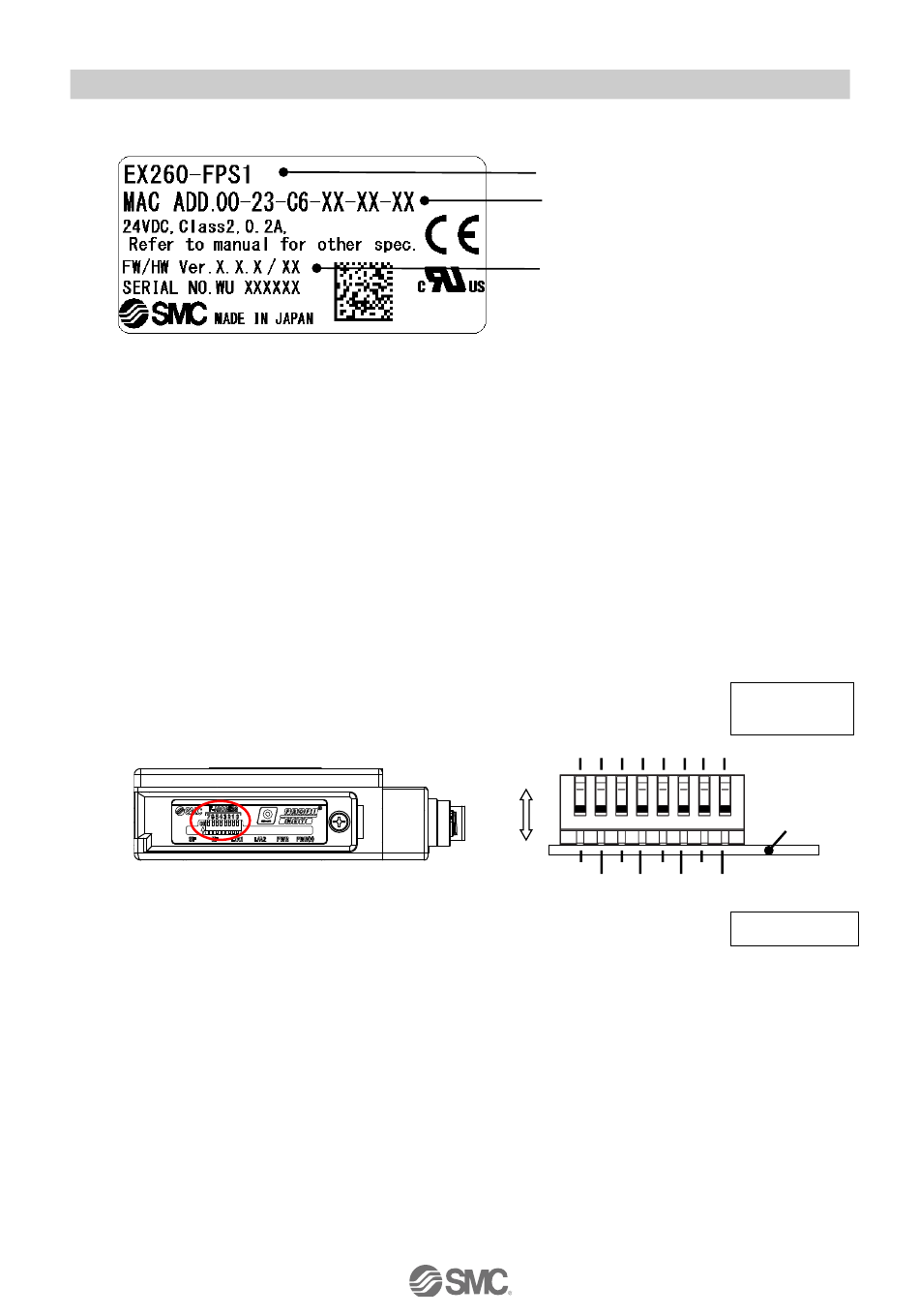

Abb. 6-2 Herstellungsetikett
OFF
Abb. 6-3 PROFIsafe-Adressschalter
- 32 -
Produkt-Nr.
MAC-Adresse
Firmware- und Hardware-Version
7 6 5
4 3 2 1 0
ON
128
32
8
64
16
4
F-Adress-
Bit-Nr.
PCB
(Leistu
ngssch
2
alter)
1
F-Adresswert
No.EX##-OMY0011-A
