3. Installation
3.1. Montage
Achtung
Um die Schutzart IP67 zu gewährleisten, muss das empfohlene Anzugsmoment eingehalten werden.
3.1.1. Mehrfachanschlussplatte-Anschluss
Verbinden Sie die Mehrfachanschlussplatte mit den 2 Schrauben am Feldbusmodule. (Sechskant-
Steckschlüssel der Größe 2,5)
Anm.:
Ziehen Sie die Schrauben an, während Sie die Feldbusmodul und die Mehrfachanschlussplatte festhalten,
sodass kein Spalt zwischen ihnen entsteht. Ziehen Sie die Schrauben mit dem angegebenen
Anzugsmoment an.
(Anzugsmoment: 0,6 Nm)
Feldbusmodul

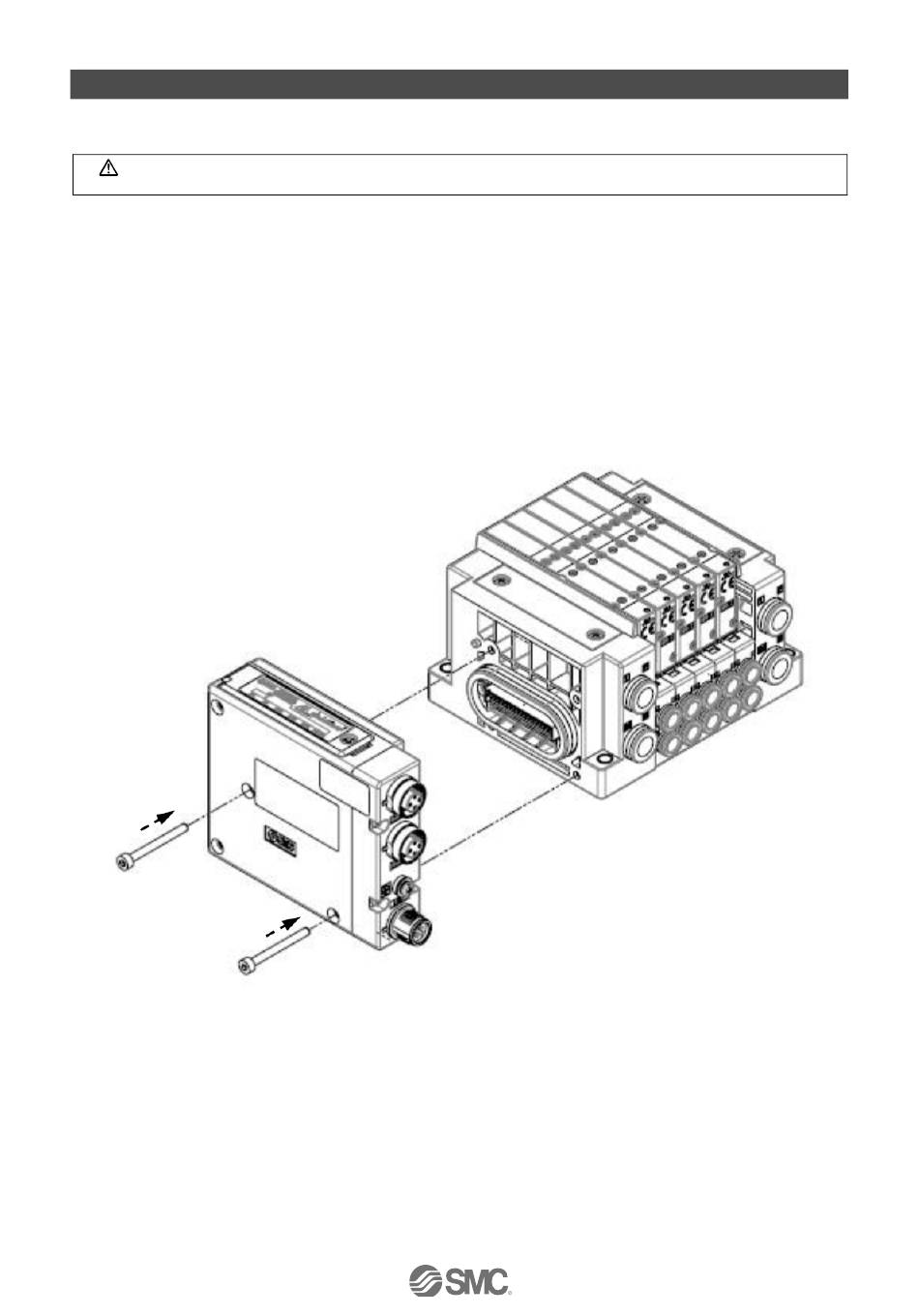

Abb. 3-1 Anschluss der Mehrfachanschlussplatte
- 20 -
Mehrfachanschluss-
platte
No.EX##-OMY0011-A
