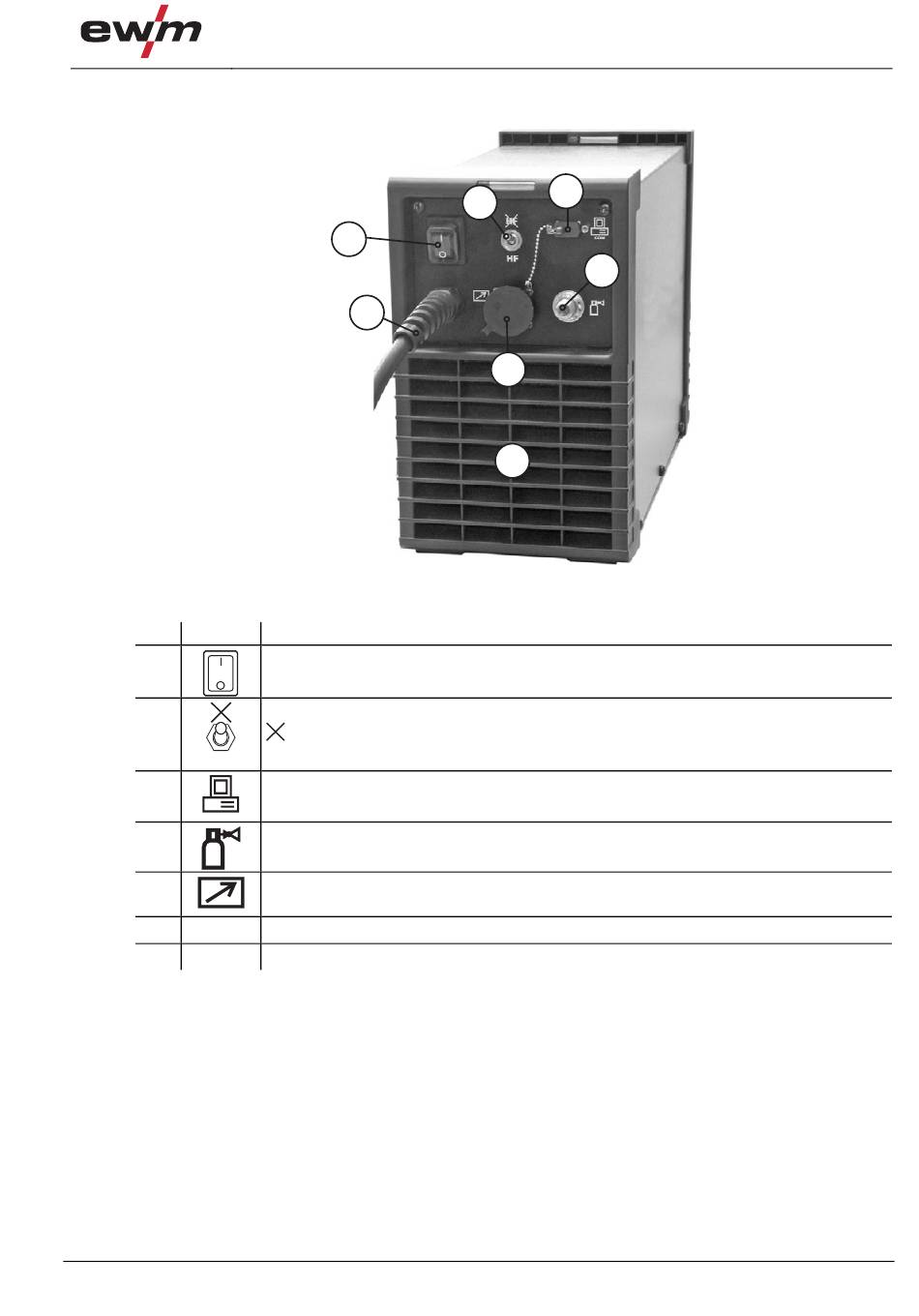

4.2 Rückansicht
Pos. Symbol
1
2
HF
HF
3
COM
4
5
6
7
099-000097-EW500
05.05.2010
1
6
Beschreibung 0
Hauptschalter, Gerät Ein/Aus
Umschalter Zündungsarten
HF
= Liftarc (Berührungszündung)
= HF-Zündung
HF
PC-Schnittstelle, seriell (D-SUB Anschlussbuchse 9-polig)
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Anschlussbuchse, 19-polig
Fernstelleranschluss
Netzanschlusskabel
Eintrittsöffnung Kühlluft
3
2
4
5
7
Abbildung 4-2
Gerätebeschreibung
Rückansicht
