MONTAGE UND ELEKTRISCHE INSTALLATION
3.5.3 Ex-Peripherie anschließen (bei MCS300P Ex Kategorie 2G)
Leitungsverschraubung für
Ethernetleitung
(siehe Seite 32)
Leitungsverschraubungen
für Signalleitung
(siehe Seite 73)
Ex-Schnittstellenrelais
SR852.0.0
Ethernet
30
B E T R I E B S A N L E I T U N G | MCS300P Ex
Alle elektrischen Anschlüsse müssen über Ex-zugelassene Relais angeschlossen wer-
den.

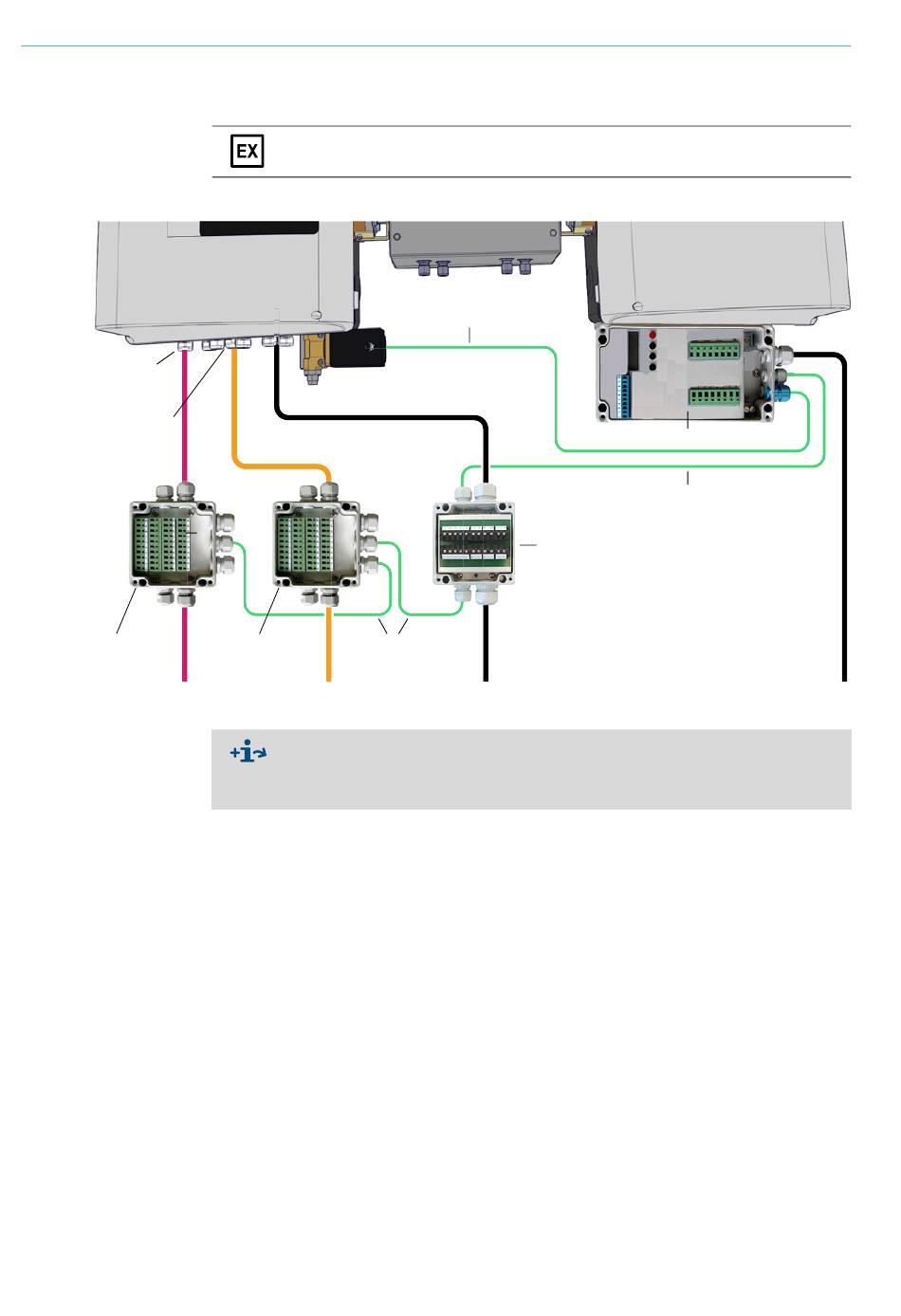

Abb. 12: Anschluss der Ex-Peripherie bei MCS300P Ex Kategorie 2G
Ex-Schnittstellenrelais Steuerleitungen
SR852.0.1
Signalleitungen
Weitere Informationen:
→ Handbuch Überdruckkapselung F850S
→ Handbuch Ex-Relais SR852 (Schnittstellenrelais)
→ Handbuch Ex-Relais SR853 (Leistungsrelais)
Steuerleitung Ex-p-Ventil
(vorverdrahtet)
Ex-Leistungsrelais SR853
Versorgungsspannung
Ex-Steuergerät FS850S
Steuerleitung
Versorgungsspannung
