SICK GM32 Betriebsanleitung Seite 13

2.5 Aufbau des GM32
SE-Einheit
Bedienkonsole
(Bei Variante „Pro")
2.5.1 Messlanze
2.6 Spüllufteinheit (bei GMP-Messlanze)
8012706/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
Das GM32 Ausführung Probe besteht aus
Sende-Empfangseinheit (SE-Einheit)
●
Die SE-Einheit enthält optische und elektronische Baugruppen.
In der SE-Einheit erfolgt die Konzentrationsberechnung des Messgases nach dem Prinzip
der Absorptionsspektroskopie.
Messlanze mit Flansch- bzw.Spülluftvorsatz,
●
Spüllufteinheit (Bei GMP-Messlanze),
●
Anschlusseinheit, siehe „Montage der Anschlusseinheit", Seite 18
●
„Anschlussschema Elektrik", Seite

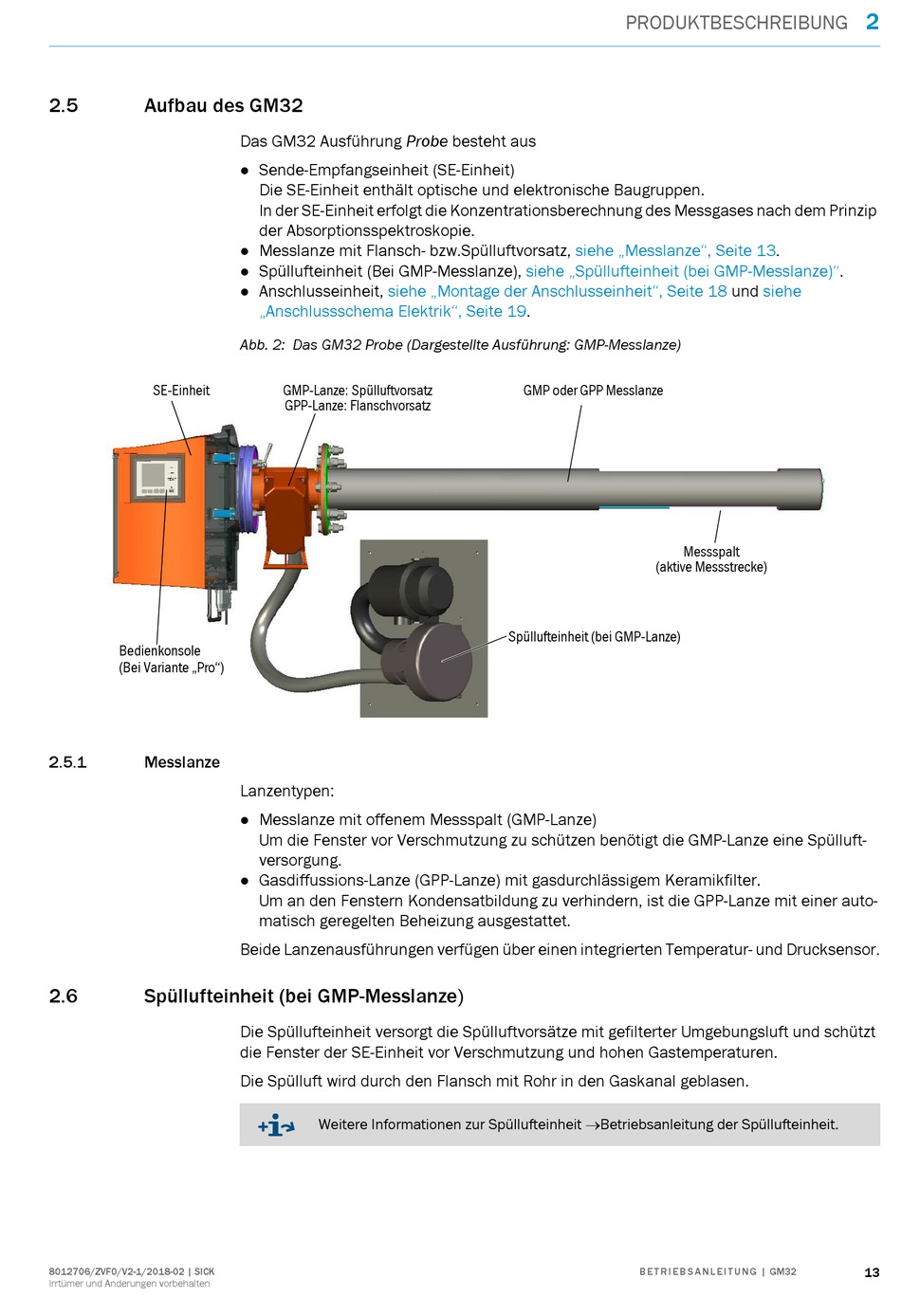

Abb. 2: Das GM32 Probe (Dargestellte Ausführung: GMP-Messlanze)
GMP-Lanze: Spülluftvorsatz
GPP-Lanze: Flanschvorsatz
Lanzentypen:
Messlanze mit offenem Messspalt (GMP-Lanze)
●
Um die Fenster vor Verschmutzung zu schützen benötigt die GMP-Lanze eine Spülluft-
versorgung.
Gasdiffussions-Lanze (GPP-Lanze) mit gasdurchlässigem Keramikfilter.
●
Um an den Fenstern Kondensatbildung zu verhindern, ist die GPP-Lanze mit einer auto-
matisch geregelten Beheizung ausgestattet.
Beide Lanzenausführungen verfügen über einen integrierten Temperatur- und Drucksensor.
Die Spüllufteinheit versorgt die Spülluftvorsätze mit gefilterter Umgebungsluft und schützt
die Fenster der SE-Einheit vor Verschmutzung und hohen Gastemperaturen.
Die Spülluft wird durch den Flansch mit Rohr in den Gaskanal geblasen.
Weitere Informationen zur Spüllufteinheit  Betriebsanleitung der Spüllufteinheit.
PRODUKTBESCHREIBUNG
siehe „Messlanze", Seite
siehe „Spüllufteinheit (bei
19.
GMP oder GPP Messlanze
(aktive Messstrecke)
Spüllufteinheit (bei GMP-Lanze)
B E T R I E B S A N L E I T U N G | GM32
13.
GMP-Messlanze)".
und siehe
Messspalt
2
13
