3.5.1.2 Signalleitungen anschließen
8013740/1E1Y/V1-8/2022-02| SICK
Irrtümer und Änderungen vorbehalten
Bei MCS300P Ex Kategorie 2G: Beachten Sie den Anschluss von Ex-Schnittstellenrelais
(siehe „Ex-Peripherie anschließen (Bei MCS300P Ex Kategorie 3G)", Seite

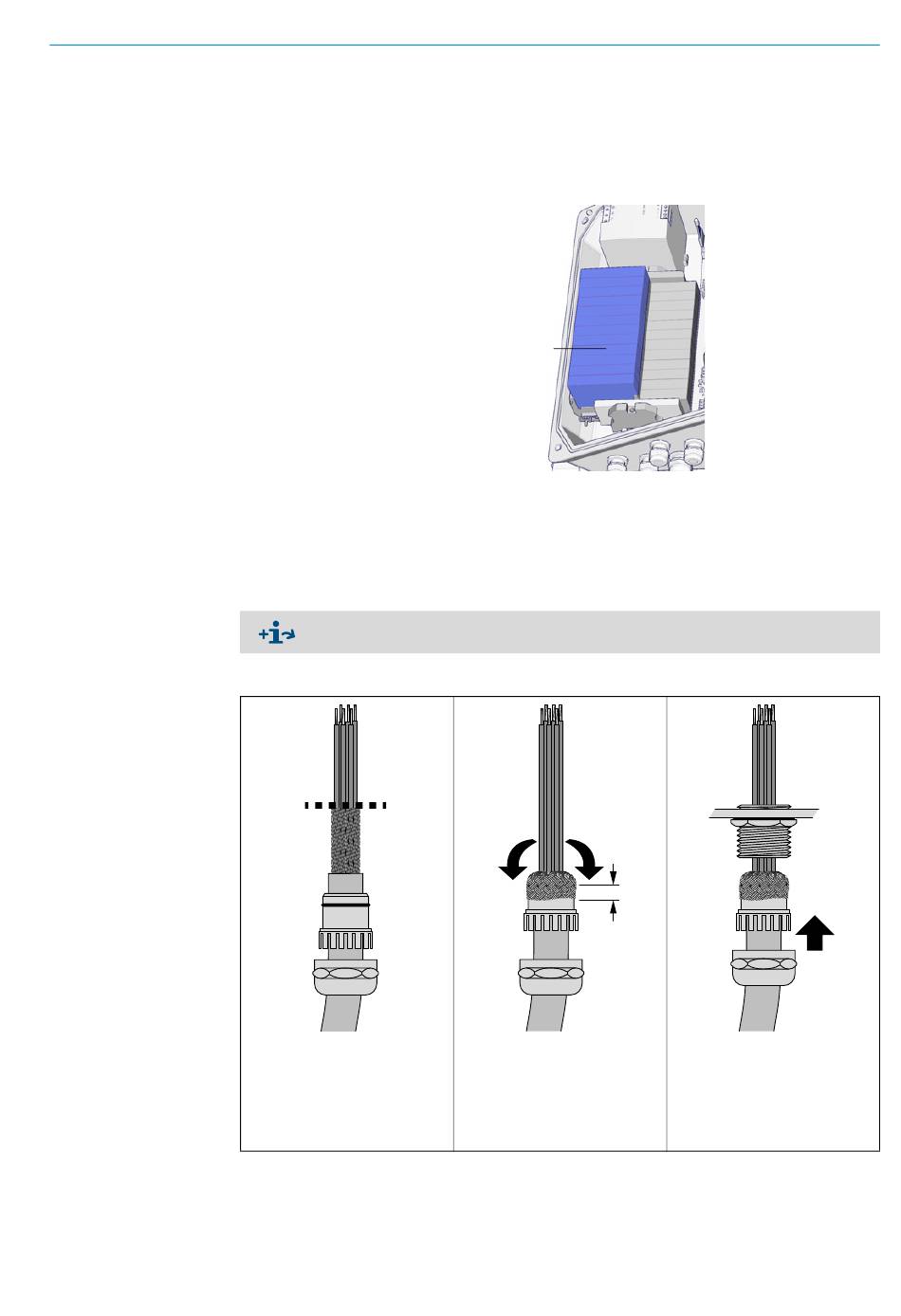

Abb. 8: Position der I/O-Schnittstellen in der Sendeeinheit
▸
Signalleitung verwenden, die eine Abschirmung haben.
▸
Jedes Signalleitung durch eine Leitungsverschraubung führen
▸
Sicheren Kontakt zwischen Schirm der Signalleitung und Leitungsverschraubung herstel-
len (siehe Abb. 9).
▸
Die Signalleitungen an den I/O-Modulen anschließen (Anschlussbelegung
→ mitgelieferte Systemdokumentation).
Informationen zu den I/O-Modulen → Betriebsanleitung „Modulares System-I/O".
Abb. 9: Handhabung der Leitungsverschraubungen für Signalleitungen
1 Schraubkappe und Klemm-
hülse der Leitungsverschrau-
bung auf die Signalleitung
schieben.
2 Den Schirm der Signal-
leitung freilegen und kürzen.
MONTAGE UND ELEKTRISCHE INSTALLATION
I/O-Module
≈ 2 mm
3 Das Schirmgeflecht rück-
wärts über die Klemmhülse
stülpen. Sicherstellen, dass
das Schirmgeflecht den Dich-
tungsring der Klemmhülse
überdeckt (≈ 2 mm).
B E T R I E B S A N L E I T U N G | MCS300P Ex
29).
(siehe Abb. 12, Seite
4 Signalleitung + Klemmhülse
in die Leitungsverschrau-
bung einführen.
5 Die Leitungsverschraubung
gasdicht verschrauben
(siehe Seite 25).
3
30).
