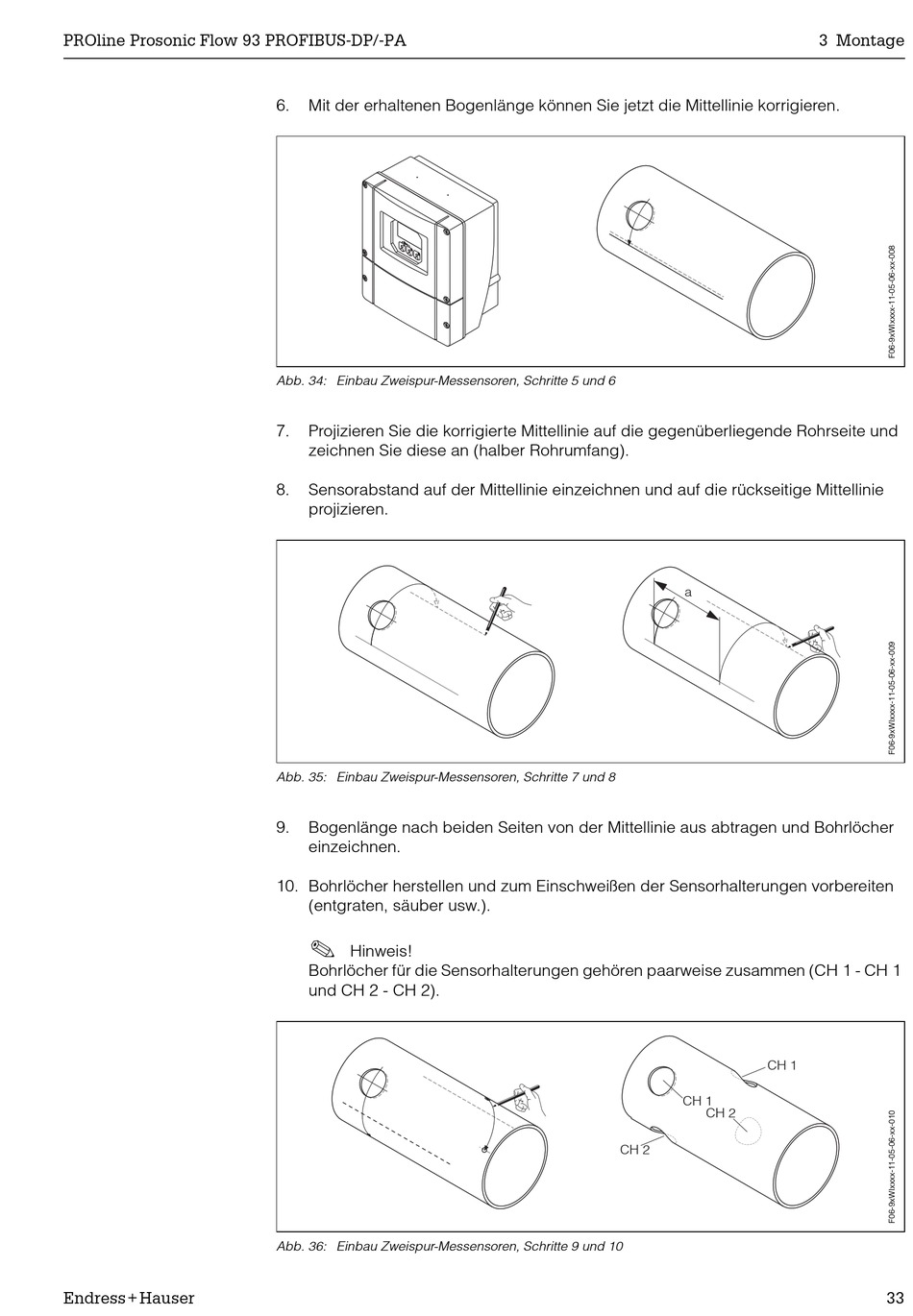

6. Mit der erhaltenen Bogenlänge können Sie jetzt die Mittellinie korrigieren.
Abb. 34: Einbau Zweispur-Messensoren, Schritte 5 und 6
7. Projizieren Sie die korrigierte Mittellinie auf die gegenüberliegende Rohrseite und
zeichnen Sie diese an (halber Rohrumfang).
8. Sensorabstand auf der Mittellinie einzeichnen und auf die rückseitige Mittellinie
projizieren.
Abb. 35: Einbau Zweispur-Messensoren, Schritte 7 und 8
9. Bogenlänge nach beiden Seiten von der Mittellinie aus abtragen und Bohrlöcher
einzeichnen.
10. Bohrlöcher herstellen und zum Einschweißen der Sensorhalterungen vorbereiten
(entgraten, säuber usw.).
!
Hinweis!
Bohrlöcher für die Sensorhalterungen gehören paarweise zusammen (CH 1 - CH 1
und CH 2 - CH 2).
Abb. 36: Einbau Zweispur-Messensoren, Schritte 9 und 10
a
CH 1
CH 1
CH 2
CH 2
