PROline Prosonic Flow 93 PROFIBUS-DP/-PA
!
Endress+Hauser
5. Ausbau der I/O-Platine:
Dünnen Stift in die dafür vorgesehene Öffnung (5) stecken und Platine aus der
Halterung ziehen.
6. Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine
einstellen.
7. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
1
2
5

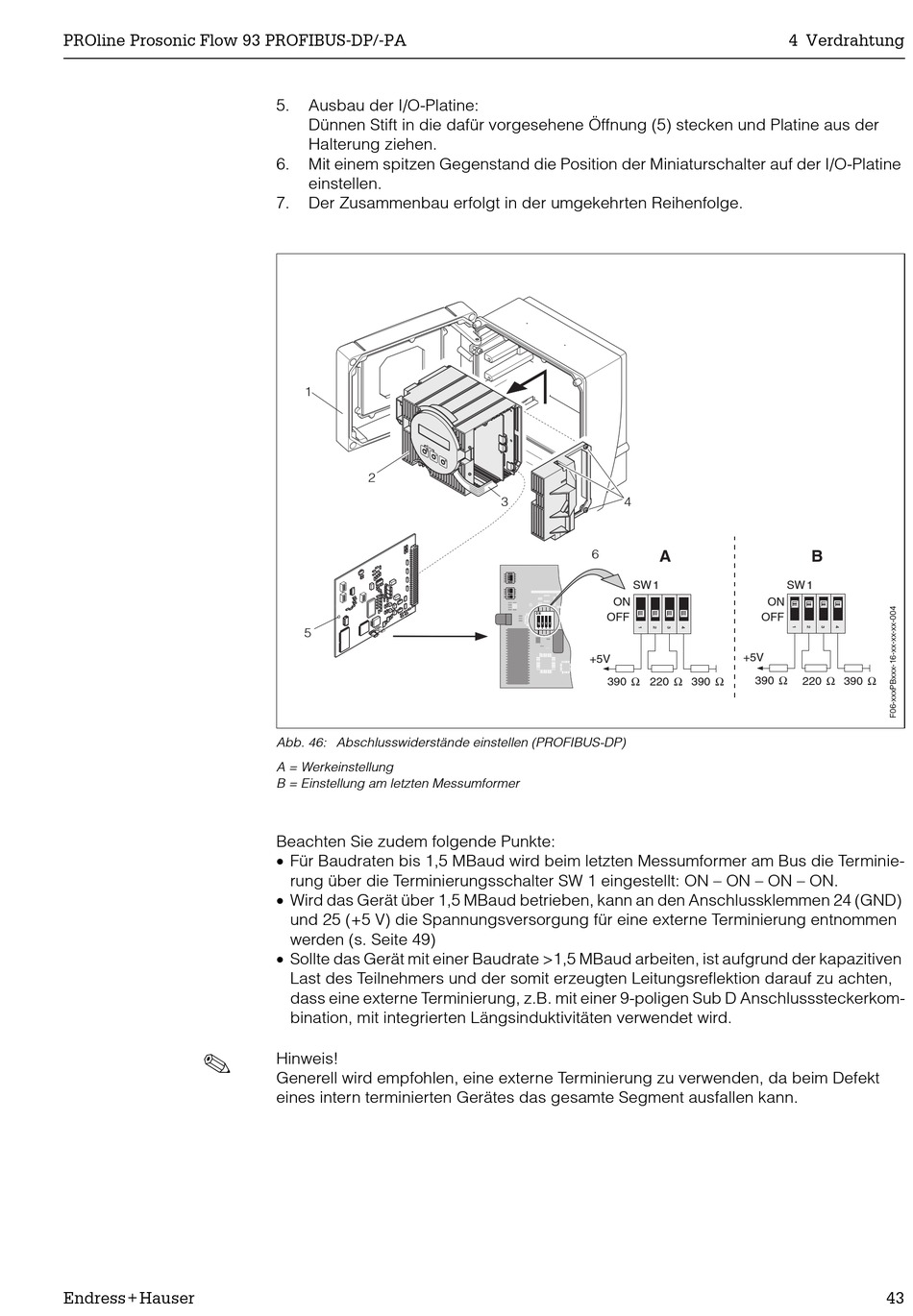

Abb. 46: Abschlusswiderstände einstellen (PROFIBUS-DP)
A = Werkeinstellung
B = Einstellung am letzten Messumformer
Beachten Sie zudem folgende Punkte:
x Für Baudraten bis 1,5 MBaud wird beim letzten Messumformer am Bus die Terminie-
rung über die Terminierungsschalter SW 1 eingestellt: ON – ON – ON – ON.
x Wird das Gerät über 1,5 MBaud betrieben, kann an den Anschlussklemmen 24 (GND)
und 25 (+5 V) die Spannungsversorgung für eine externe Terminierung entnommen
werden (s. Seite 49)
x Sollte das Gerät mit einer Baudrate >1,5 MBaud arbeiten, ist aufgrund der kapazitiven
Last des Teilnehmers und der somit erzeugten Leitungsreflektion darauf zu achten,
dass eine externe Terminierung, z.B. mit einer 9-poligen Sub D Anschlusssteckerkom-
bination, mit integrierten Längsinduktivitäten verwendet wird.
Hinweis!
Generell wird empfohlen, eine externe Terminierung zu verwenden, da beim Defekt
eines intern terminierten Gerätes das gesamte Segment ausfallen kann.
3 4
6
A
SW 1
ON
O N
OFF
O N
O N
O N
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
+5V
390 Ω 220 Ω
4 Verdrahtung
B
SW 1
ON
OFF
+5V
390 Ω
390 Ω 220 Ω 390 Ω
