4 Verdrahtung
52
4.5

Schutzart

Messumformer (Wandaufbaugehäuse)
Die Messumformer erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach
erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewähr-
leisten, müssen folgende Punkte zwingend beachtet werden:
x Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt
werden. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu
ersetzen.
x Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
x Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außen-
durchmesser aufweisen (s. Seite 145).
x Kabeleinführung fest anziehen (Abb. 51).
x Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
x Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.

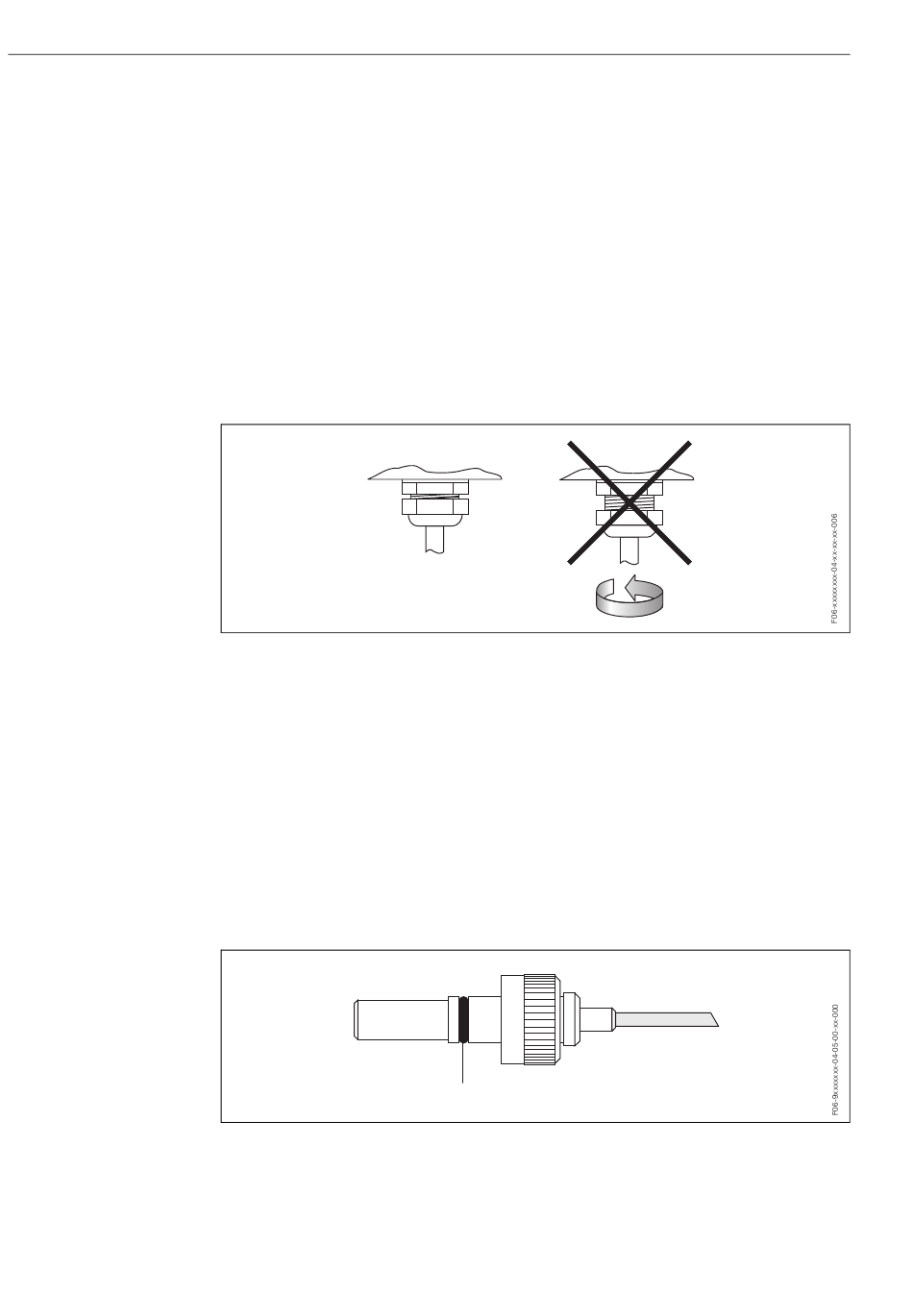

Abb. 51: Montagehinweise für Kabeleinführungen am Messumformergehäuse
Durchflussmesssensoren P und W (Clamp On / Einbau)
Die Durchfluss-Messsensoren P und W sowie die Schallgeschwindigkeits-Messsen-
soren DDU 18 erfüllen alle Anforderungen gemäß Schutzart IP 67 oder IP 68 (bitte
beachten Sie die Angaben auf dem Sensortypenschild). Um nach erfolgter Montage im
Feld oder nach einem Servicefall die Schutzart IP 67/68 zu gewährleisten, müssen fol-
gende Punkte zwingend beachtet werden:
x Es dürfen nur die von E+H gelieferten Kabel mit den dazugehörenden Sensorsteck-
ern verwendet werden.
x Die Kabelsteckerdichtungen (1) müssen sauber, trocken und unverletzt in die Dich-
tungsnut eingelegt sein. Gegebenenfalls ersetzen.
x Die Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest bis
zum Anschlag anziehen.
Abb. 52: Montagehinweise zur Schutzart IP 67/68 bei Sensorsteckern
