Durchflussmesssensoren U (Clamp On)
Die Durchflussmesssensoren U erfüllen alle Anforderungen gemäß Schutzart IP 52. Um
nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 52 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
x Es dürfen nur die von E+H gelieferten Kabel mit den dazugehörenden Sensorsteck-
ern verwendet werden.
x Die BNC-Kabelstecker müssen sauber, trocken und unverletzt sein.
x Die BNC-Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest
bis zum Anschlag anziehen.

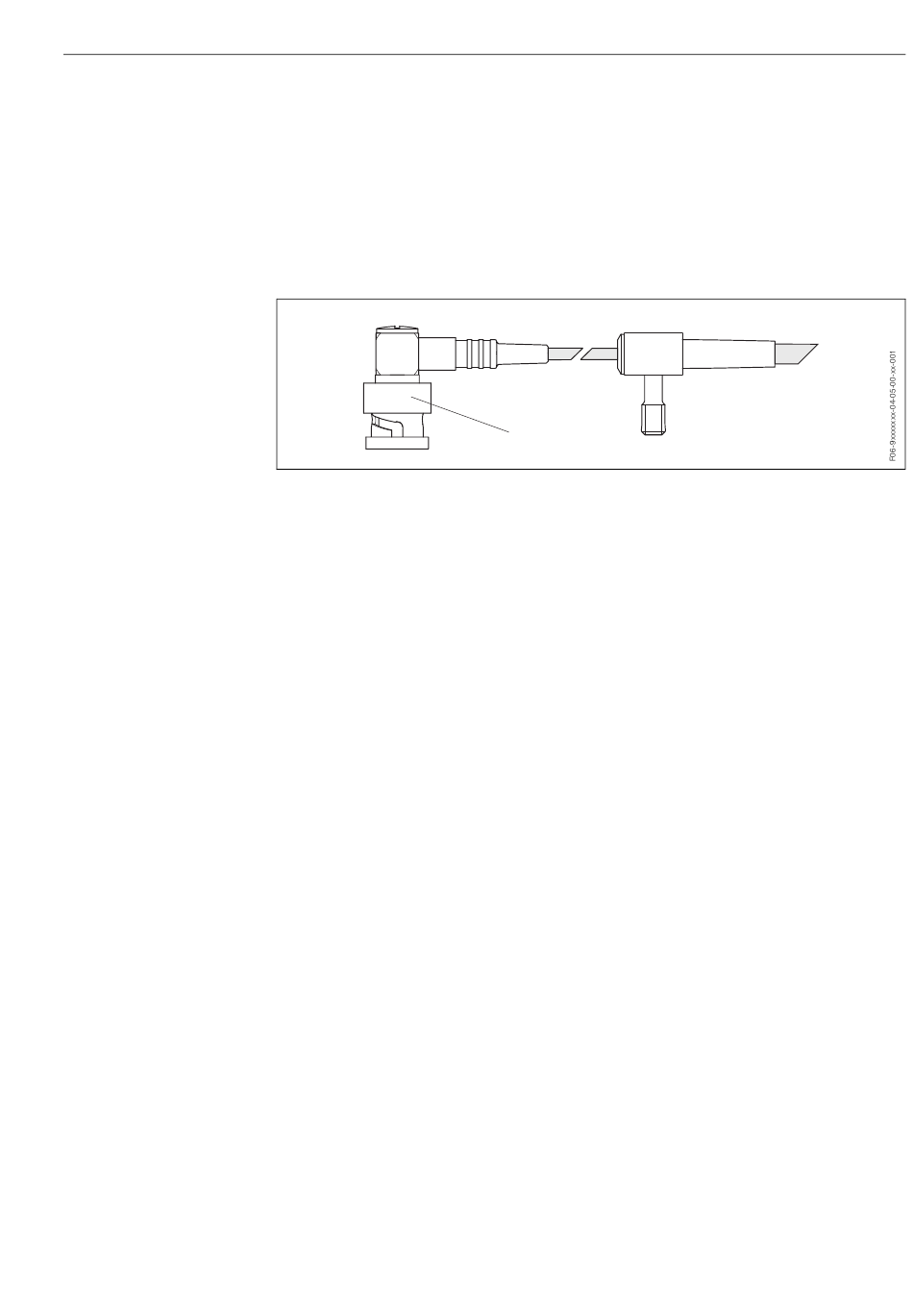

Abb. 53: Montagehinweise zur Schutzart IP 52 bei BNC-Kabelstecker
