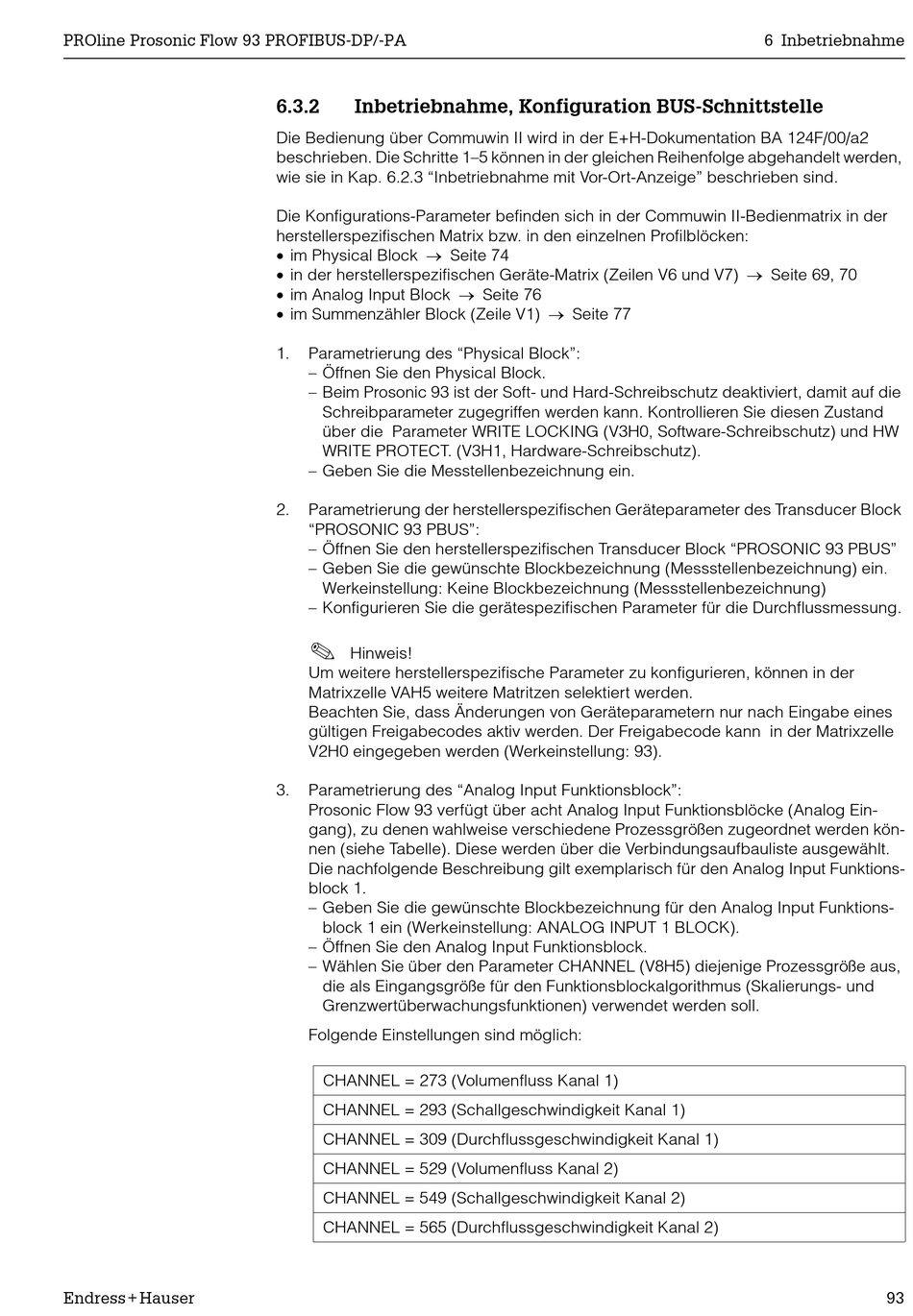

6.3.2

Inbetriebnahme, Konfiguration BUS-Schnittstelle

Die Bedienung über Commuwin II wird in der E+H-Dokumentation BA 124F/00/a2
beschrieben. Die Schritte 1–5 können in der gleichen Reihenfolge abgehandelt werden,
wie sie in Kap. 6.2.3 "Inbetriebnahme mit Vor-Ort-Anzeige" beschrieben sind.
Die Konfigurations-Parameter befinden sich in der Commuwin II-Bedienmatrix in der
herstellerspezifischen Matrix bzw. in den einzelnen Profilblöcken:
x im Physical Block o Seite 74
x in der herstellerspezifischen Geräte-Matrix (Zeilen V6 und V7) o Seite 69, 70
x im Analog Input Block o Seite 76
x im Summenzähler Block (Zeile V1) o Seite 77
1. Parametrierung des "Physical Block":
– Öffnen Sie den Physical Block.
– Beim Prosonic 93 ist der Soft- und Hard-Schreibschutz deaktiviert, damit auf die
Schreibparameter zugegriffen werden kann. Kontrollieren Sie diesen Zustand
über die Parameter WRITE LOCKING (V3H0, Software-Schreibschutz) und HW
WRITE PROTECT. (V3H1, Hardware-Schreibschutz).
– Geben Sie die Messtellenbezeichnung ein.
2. Parametrierung der herstellerspezifischen Geräteparameter des Transducer Block
"PROSONIC 93 PBUS":
– Öffnen Sie den herstellerspezifischen Transducer Block "PROSONIC 93 PBUS"
– Geben Sie die gewünschte Blockbezeichnung (Messstellenbezeichnung) ein.
Werkeinstellung: Keine Blockbezeichnung (Messstellenbezeichnung)
– Konfigurieren Sie die gerätespezifischen Parameter für die Durchflussmessung.
!
Hinweis!
Um weitere herstellerspezifische Parameter zu konfigurieren, können in der
Matrixzelle VAH5 weitere Matritzen selektiert werden.
Beachten Sie, dass Änderungen von Geräteparametern nur nach Eingabe eines
gültigen Freigabecodes aktiv werden. Der Freigabecode kann in der Matrixzelle
V2H0 eingegeben werden (Werkeinstellung: 93).
3. Parametrierung des "Analog Input Funktionsblock":
Prosonic Flow 93 verfügt über acht Analog Input Funktionsblöcke (Analog Ein-
gang), zu denen wahlweise verschiedene Prozessgrößen zugeordnet werden kön-
nen (siehe Tabelle). Diese werden über die Verbindungsaufbauliste ausgewählt.
Die nachfolgende Beschreibung gilt exemplarisch für den Analog Input Funktions-
block 1.
– Geben Sie die gewünschte Blockbezeichnung für den Analog Input Funktions-
block 1 ein (Werkeinstellung: ANALOG INPUT 1 BLOCK).
– Öffnen Sie den Analog Input Funktionsblock.
– Wählen Sie über den Parameter CHANNEL (V8H5) diejenige Prozessgröße aus,
die als Eingangsgröße für den Funktionsblockalgorithmus (Skalierungs- und
Grenzwertüberwachungsfunktionen) verwendet werden soll.
Folgende Einstellungen sind möglich:
CHANNEL = 273 (Volumenfluss Kanal 1)
CHANNEL = 293 (Schallgeschwindigkeit Kanal 1)
CHANNEL = 309 (Durchflussgeschwindigkeit Kanal 1)
CHANNEL = 529 (Volumenfluss Kanal 2)
CHANNEL = 549 (Schallgeschwindigkeit Kanal 2)
CHANNEL = 565 (Durchflussgeschwindigkeit Kanal 2)
