Verdrahtung
54
4.3.4
Anschlussbeispiele zum Potenzialausgleich Promag D
Standardfall
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• metallisch, geerdeten Rohrleitung
• Kunststoffrohrleitung
• isolierend ausgekleideten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers (Standardfall).
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlens-
wert, die Erdungsklemme des Messumformergehäuses mit der
Rohrleitung zu verbinden.
Sonderfälle
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• metallisch, ungeerdeten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers und den beiden Rohrleitungsflanschen.
Dabei wird das Erdungskabel (Kupferdraht, 6 mm² (0,0093 in
mit Flanschschrauben direkt auf die leitfähige Flanschbeschich-
tung montiert.
Bei dem Einsatz des Messgeräts in einer:
• Rohrleitung mit Kathodenschutzeinrichtung
Das Messgerät wird Potenzialfrei in die Rohrleitung eingebaut.
Mit einem Erdungskabel (Kupferdraht, 6 mm² (0,0093 in
werden lediglich die beiden Flansche der Rohrleitung verbun-
den. Dabei wird das Erdungskabel mit Flanschschrauben direkt
auf die leitfähige Flanschbeschichtung montiert.
Beim Einbau ist auf Folgendes zu achten:
• Die einschlägigen Vorschriften für Potenzialfreie Installatio-
nen sind zu beachten.
• Es darf keine elektrisch leitende Verbindung zwischen Rohr-
leitung und dem Messgerät entstehen.
• Das Montagematerial muss den jeweiligen Schrauben-
Anziehdrehmomenten standhalten.

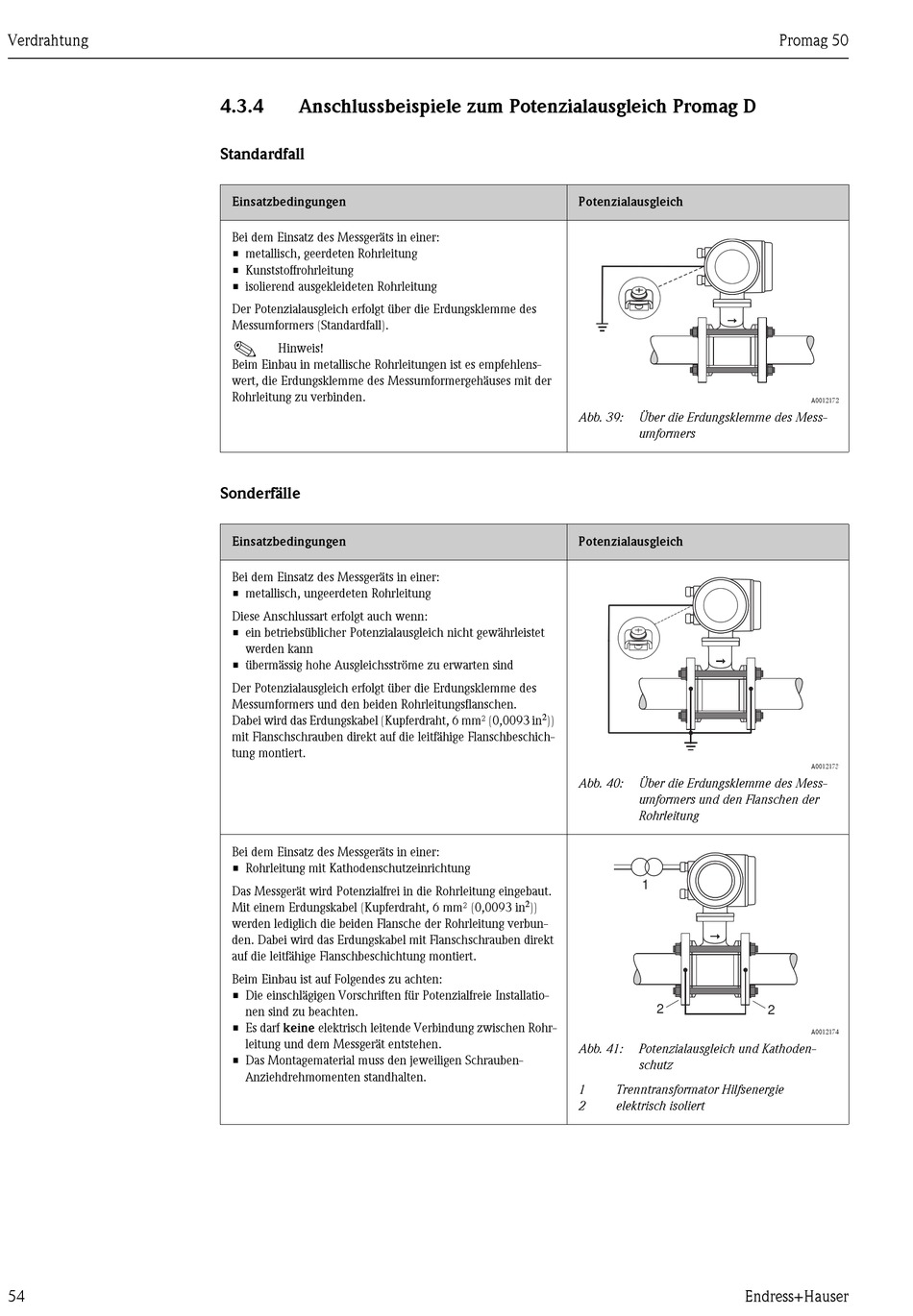

Potenzialausgleich
Abb. 39:
Über die Erdungsklemme des Mess-
umformers
Potenzialausgleich
2
))
Abb. 40:
Über die Erdungsklemme des Mess-
umformers und den Flanschen der
Rohrleitung
1
2
))
2
Abb. 41:
Potenzialausgleich und Kathoden-
schutz
1
Trenntransformator Hilfsenergie
2
elektrisch isoliert
Promag 50
A0012172
A0012173
2
A0012174
