Verdrahtung
"
!
56
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Rohrleitung mit Kathodenschutzeinrichtung
Das Messgerät wird potenzialfrei in die Rohrleitung eingebaut.
Mit einem Erdungskabel (Kupferdraht, mind. 6 mm²
2
(0,0093 in
)) werden lediglich die beiden Flansche der Rohrlei-
tung verbunden. Dabei wird das Erdungskabel mit Flansch-
schrauben direkt auf die leitfähige Flanschbeschichtung mon-
tiert.
Beim Einbau ist auf Folgendes zu achten:
• Die einschlägigen Vorschriften für potenzialfreie Installatio-
nen sind zu beachten.
• Es darf keine elektrisch leitende Verbindung zwischen Rohr-
leitung und dem Messgerät entstehen.
• Das Montagematerial muss den jeweiligen Schrauben-
Anziehdrehmomenten standhalten.
4.4

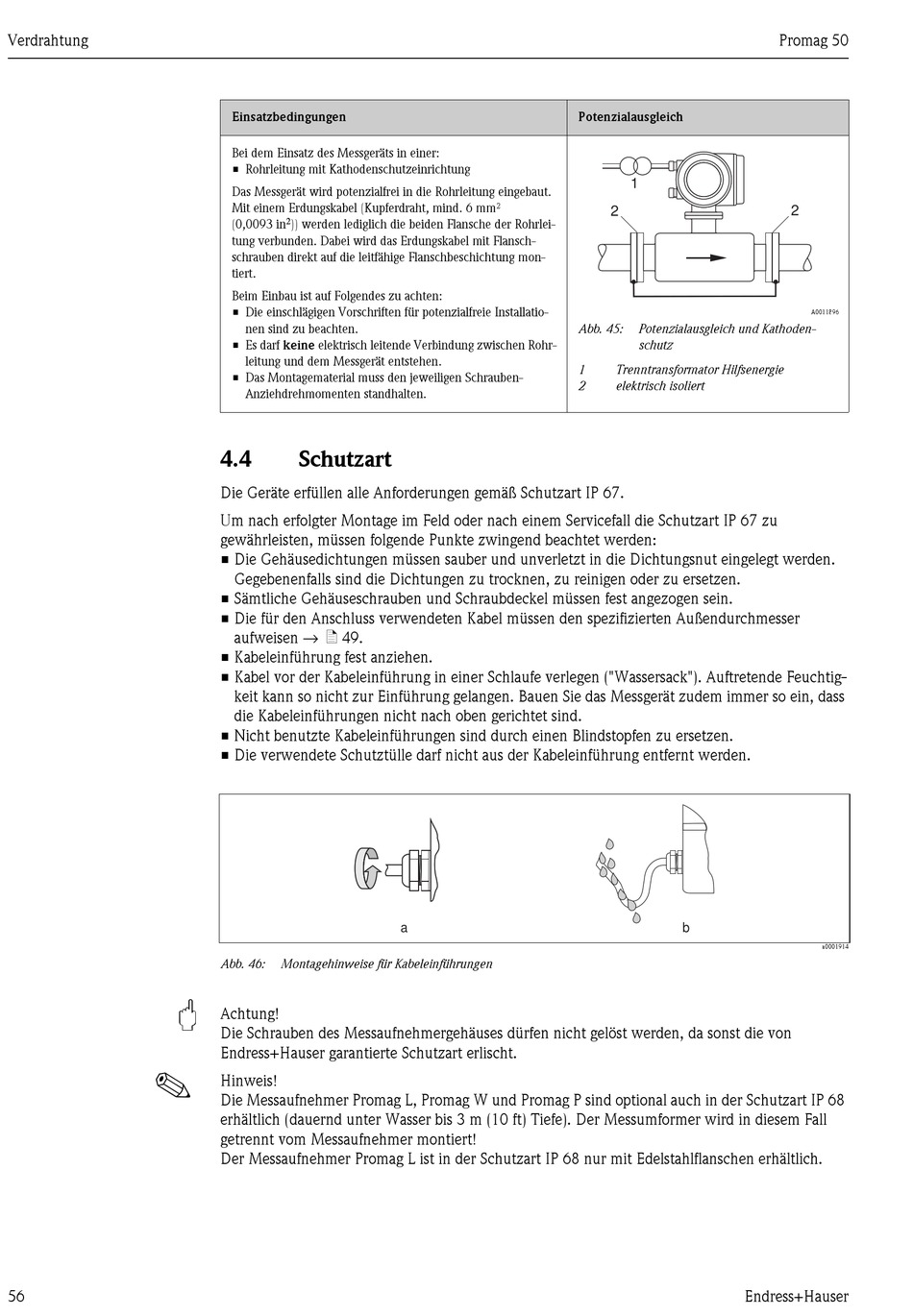

Schutzart

Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen → ä 49.
• Kabeleinführung fest anziehen.
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen ("Wassersack"). Auftretende Feuchtig-
keit kann so nicht zur Einführung gelangen. Bauen Sie das Messgerät zudem immer so ein, dass
die Kabeleinführungen nicht nach oben gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
Abb. 46:
Montagehinweise für Kabeleinführungen
Achtung!
Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
Hinweis!
Die Messaufnehmer Promag L, Promag W und Promag P sind optional auch in der Schutzart IP 68
erhältlich (dauernd unter Wasser bis 3 m (10 ft) Tiefe). Der Messumformer wird in diesem Fall
getrennt vom Messaufnehmer montiert!
Der Messaufnehmer Promag L ist in der Schutzart IP 68 nur mit Edelstahlflanschen erhältlich.
a
Potenzialausgleich
1
2
Abb. 45:
Potenzialausgleich und Kathoden-
schutz
1
Trenntransformator Hilfsenergie
2
elektrisch isoliert
b
Endress+Hauser
Promag 50
2
A0011896
a0001914
