Promag 50
Endress+Hauser

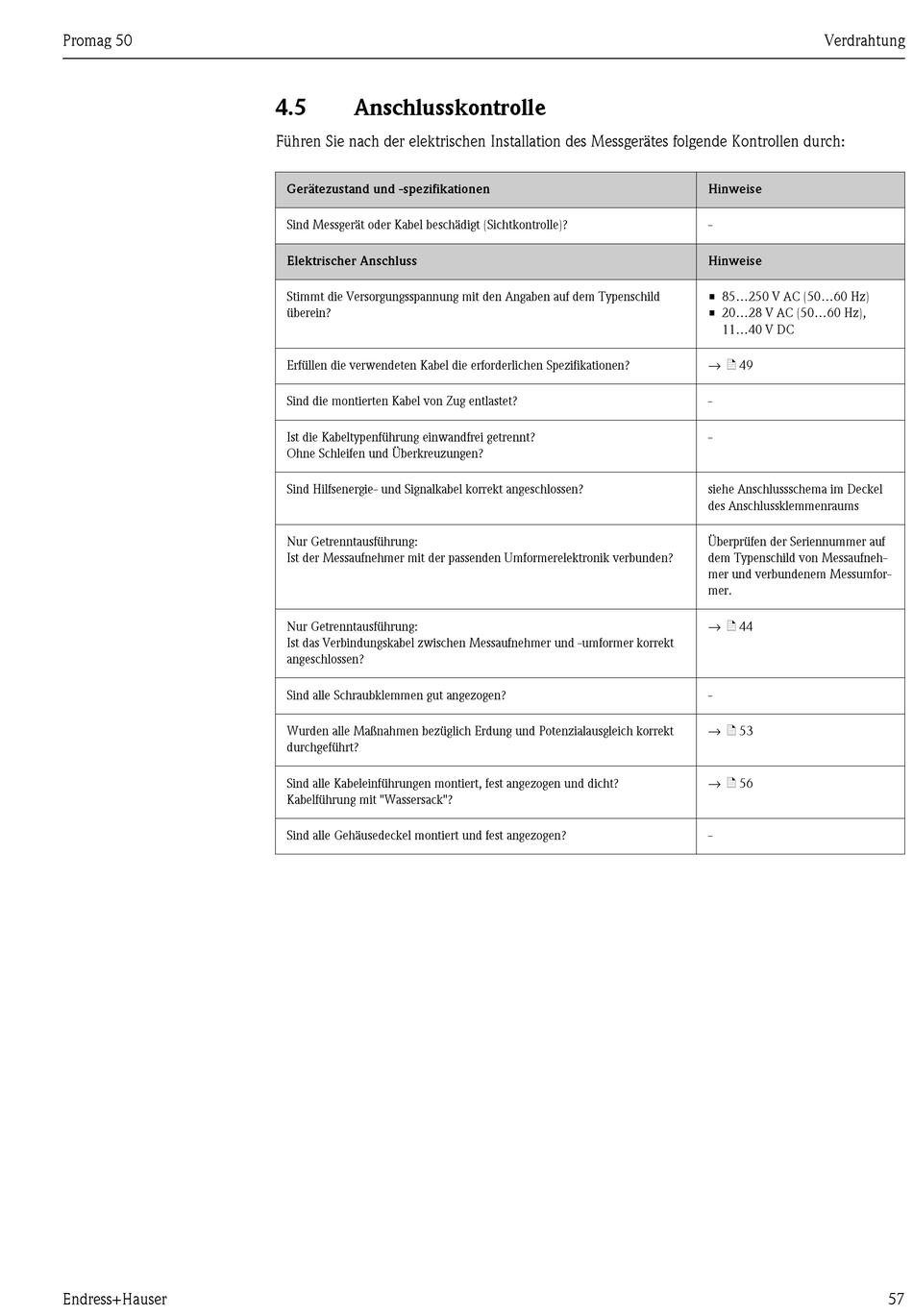

4.5
Anschlusskontrolle
Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild
überein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Ist die Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Nur Getrenntausführung:
Ist der Messaufnehmer mit der passenden Umformerelektronik verbunden?
Nur Getrenntausführung:
Ist das Verbindungskabel zwischen Messaufnehmer und -umformer korrekt
angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Wurden alle Maßnahmen bezüglich Erdung und Potenzialausgleich korrekt
durchgeführt?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Verdrahtung
Hinweise
-
Hinweise
• 85...250 V AC (50...60 Hz)
• 20...28 V AC (50...60 Hz),
11...40 V DC
→ ä 49
-
-
siehe Anschlussschema im Deckel
des Anschlussklemmenraums
Überprüfen der Seriennummer auf
dem Typenschild von Messaufneh-
mer und verbundenem Messumfor-
mer.
→ ä 44
-
→ ä 53
→ ä 56
-
57
