Promag 50
!
Endress+Hauser

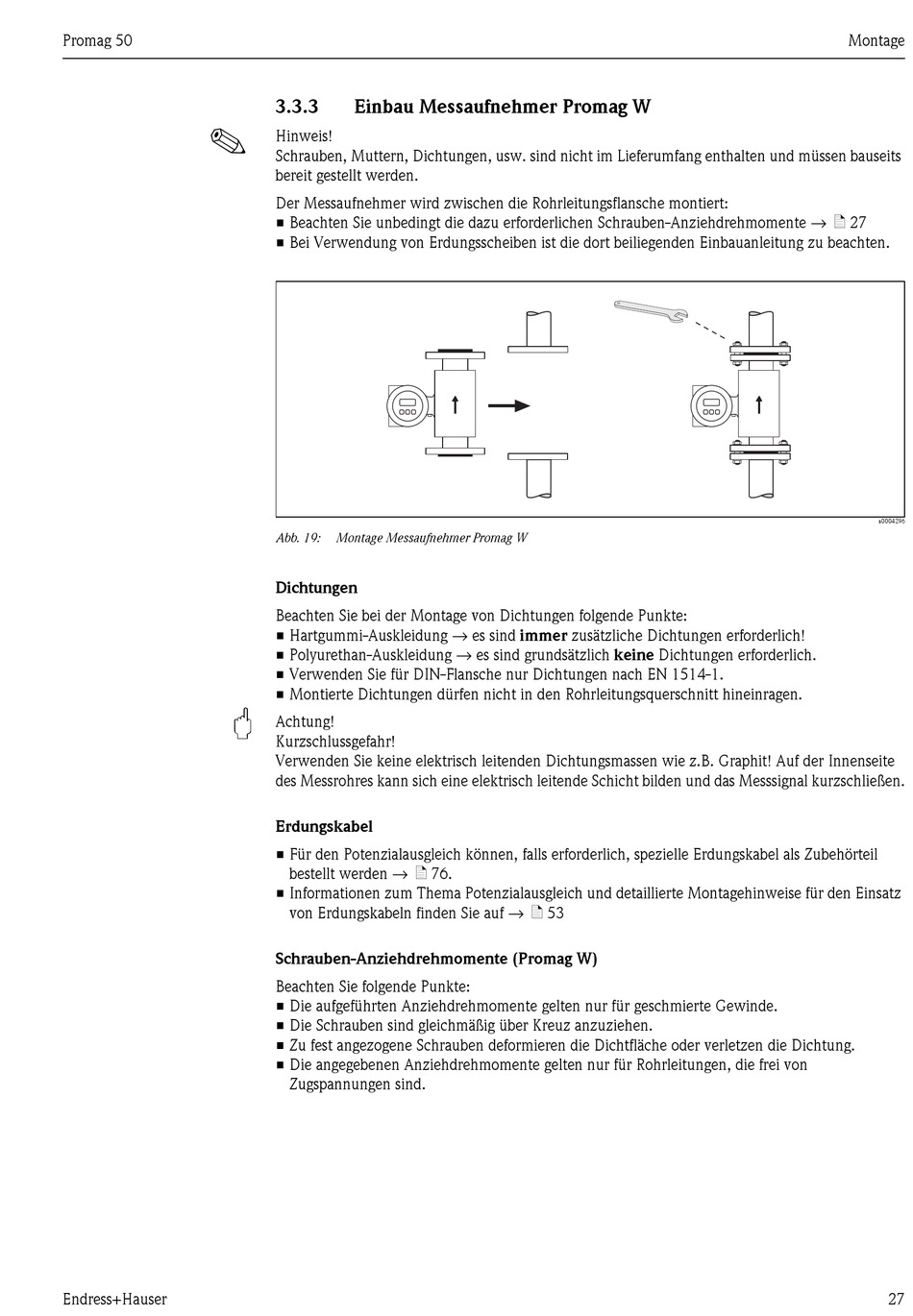

3.3.3
Einbau Messaufnehmer Promag W
Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müssen bauseits
bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente → ä 27
• Bei Verwendung von Erdungsscheiben ist die dort beiliegenden Einbauanleitung zu beachten.
Abb. 19:
Montage Messaufnehmer Promag W
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → es sind immer zusätzliche Dichtungen erforderlich!
• Polyurethan-Auskleidung → es sind grundsätzlich keine Dichtungen erforderlich.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
"
Achtung!
Kurzschlussgefahr!
Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit! Auf der Innenseite
des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Messsignal kurzschließen.
Erdungskabel
• Für den Potenzialausgleich können, falls erforderlich, spezielle Erdungskabel als Zubehörteil
bestellt werden → ä 76.
• Informationen zum Thema Potenzialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln finden Sie auf → ä 53
Schrauben-Anziehdrehmomente (Promag W)
Beachten Sie folgende Punkte:
• Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
• Die angegebenen Anziehdrehmomente gelten nur für Rohrleitungen, die frei von
Zugspannungen sind.
Montage
a0004296
27
