Bedienung
Kommando-Nr.
HART-Kommando / Zugriffsart
Universelle Kommandos ("Universal Commands")
0
Eindeutige Geräteidentifizierung
lesen
Zugriffsart = Lesen
1
Primäre Prozessgröße lesen
Zugriffsart = Lesen
2
Primäre Prozessgröße als Strom
in mA und Prozentwert des ein-
gestellten Messbereichs lesen
Zugriffsart = Lesen
3
Primäre Prozessgröße als Strom
in mA und vier dynamische
Prozessgrößen lesen
Zugriffsart = Lesen
64
5.4.5

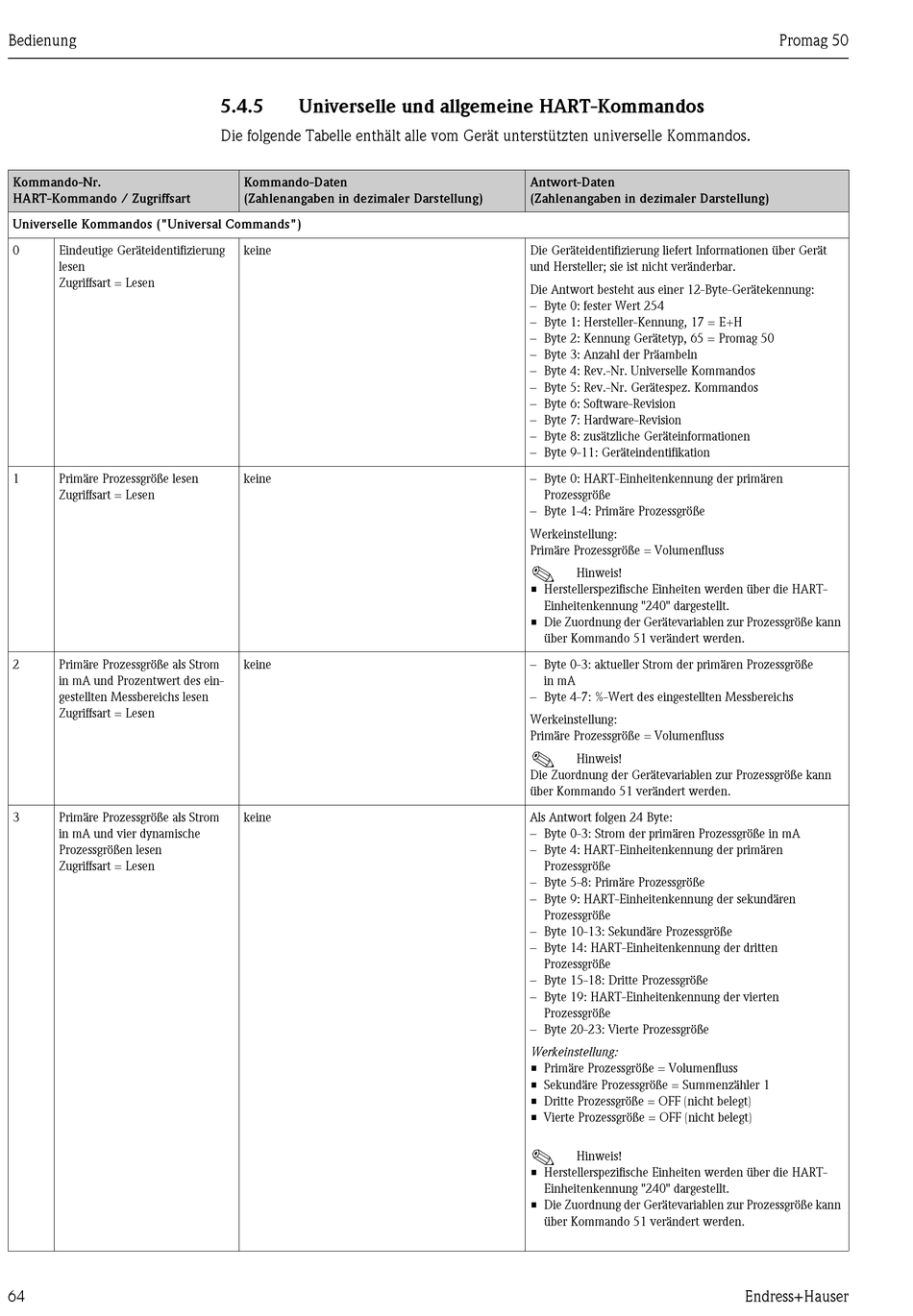

Universelle und allgemeine HART-Kommandos
Die folgende Tabelle enthält alle vom Gerät unterstützten universelle Kommandos.
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
keine
keine
keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Die Geräteidentifizierung liefert Informationen über Gerät
und Hersteller; sie ist nicht veränderbar.
Die Antwort besteht aus einer 12-Byte-Gerätekennung:
– Byte 0: fester Wert 254
– Byte 1: Hersteller-Kennung, 17 = E+H
– Byte 2: Kennung Gerätetyp, 65 = Promag 50
– Byte 3: Anzahl der Präambeln
– Byte 4: Rev.-Nr. Universelle Kommandos
– Byte 5: Rev.-Nr. Gerätespez. Kommandos
– Byte 6: Software-Revision
– Byte 7: Hardware-Revision
– Byte 8: zusätzliche Geräteinformationen
– Byte 9-11: Geräteindentifikation
– Byte 0: HART-Einheitenkennung der primären
Prozessgröße
– Byte 1-4: Primäre Prozessgröße
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
• Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
• Die Zuordnung der Gerätevariablen zur Prozessgröße kann
über Kommando 51 verändert werden.
– Byte 0-3: aktueller Strom der primären Prozessgröße
in mA
– Byte 4-7: %-Wert des eingestellten Messbereichs
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Prozessgröße kann
über Kommando 51 verändert werden.
Als Antwort folgen 24 Byte:
– Byte 0-3: Strom der primären Prozessgröße in mA
– Byte 4: HART-Einheitenkennung der primären
Prozessgröße
– Byte 5-8: Primäre Prozessgröße
– Byte 9: HART-Einheitenkennung der sekundären
Prozessgröße
– Byte 10-13: Sekundäre Prozessgröße
– Byte 14: HART-Einheitenkennung der dritten
Prozessgröße
– Byte 15-18: Dritte Prozessgröße
– Byte 19: HART-Einheitenkennung der vierten
Prozessgröße
– Byte 20-23: Vierte Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = OFF (nicht belegt)
• Vierte Prozessgröße = OFF (nicht belegt)
!
Hinweis!
• Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
• Die Zuordnung der Gerätevariablen zur Prozessgröße kann
über Kommando 51 verändert werden.
