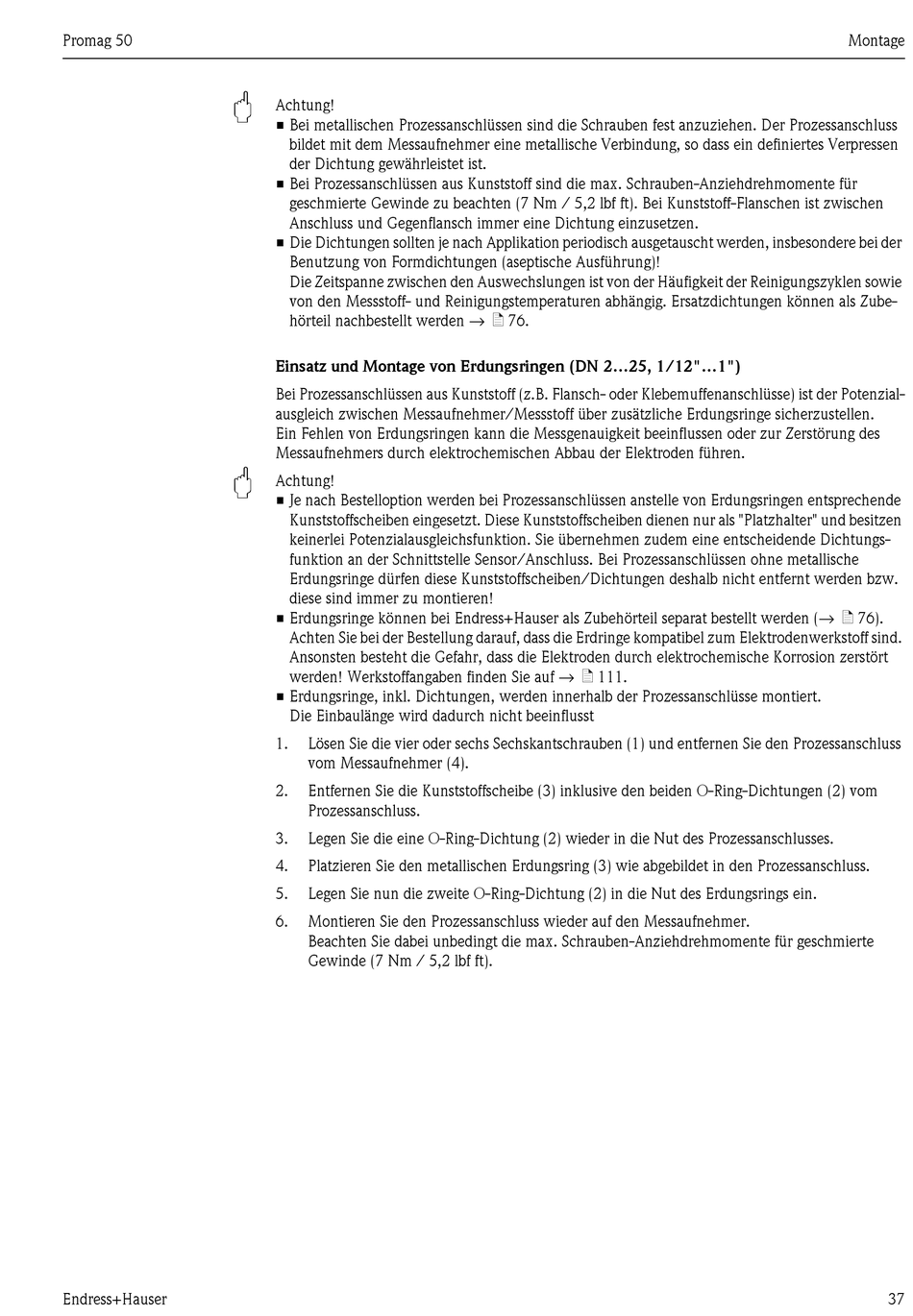

Achtung!
• Bei metallischen Prozessanschlüssen sind die Schrauben fest anzuziehen. Der Prozessanschluss
bildet mit dem Messaufnehmer eine metallische Verbindung, so dass ein definiertes Verpressen
der Dichtung gewährleistet ist.
• Bei Prozessanschlüssen aus Kunststoff sind die max. Schrauben-Anziehdrehmomente für
geschmierte Gewinde zu beachten (7 Nm / 5,2 lbf ft). Bei Kunststoff-Flanschen ist zwischen
Anschluss und Gegenflansch immer eine Dichtung einzusetzen.
• Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbesondere bei der
Benutzung von Formdichtungen (aseptische Ausführung)!
Die Zeitspanne zwischen den Auswechslungen ist von der Häufigkeit der Reinigungszyklen sowie
von den Messstoff- und Reinigungstemperaturen abhängig. Ersatzdichtungen können als Zube-
hörteil nachbestellt werden → ä 76.
Einsatz und Montage von Erdungsringen (DN 2...25, 1/12"...1")
Bei Prozessanschlüssen aus Kunststoff (z.B. Flansch- oder Klebemuffenanschlüsse) ist der Potenzial-
ausgleich zwischen Messaufnehmer/Messstoff über zusätzliche Erdungsringe sicherzustellen.
Ein Fehlen von Erdungsringen kann die Messgenauigkeit beeinflussen oder zur Zerstörung des
Messaufnehmers durch elektrochemischen Abbau der Elektroden führen.
"
Achtung!
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entsprechende
Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter" und besitzen
keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem eine entscheidende Dichtungs-
funktion an der Schnittstelle Sensor/Anschluss. Bei Prozessanschlüssen ohne metallische
Erdungsringe dürfen diese Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden bzw.
diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden (→ ä 76).
Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind.
Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört
werden! Werkstoffangaben finden Sie auf → ä 111.
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert.
Die Einbaulänge wird dadurch nicht beeinflusst
1. Lösen Sie die vier oder sechs Sechskantschrauben (1) und entfernen Sie den Prozessanschluss
vom Messaufnehmer (4).
2. Entfernen Sie die Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom
Prozessanschluss.
3. Legen Sie die eine O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses.
4. Platzieren Sie den metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss.
5. Legen Sie nun die zweite O-Ring-Dichtung (2) in die Nut des Erdungsrings ein.
6. Montieren Sie den Prozessanschluss wieder auf den Messaufnehmer.
Beachten Sie dabei unbedingt die max. Schrauben-Anziehdrehmomente für geschmierte
Gewinde (7 Nm / 5,2 lbf ft).
