Proline Promag L 800
7.5

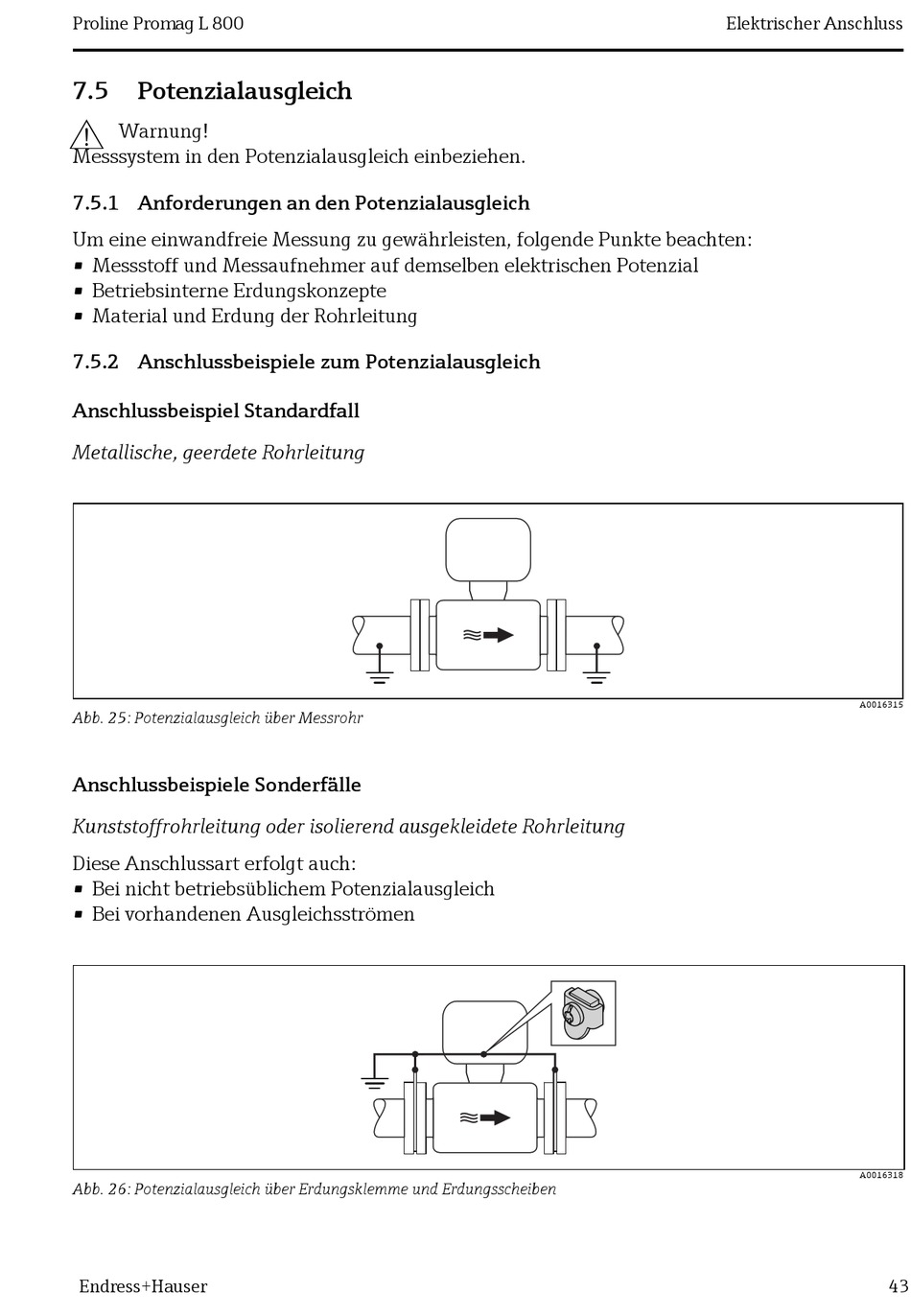

Potenzialausgleich
#
Warnung!
Messsystem in den Potenzialausgleich einbeziehen.
7.5.1 Anforderungen an den Potenzialausgleich
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
• Material und Erdung der Rohrleitung
7.5.2 Anschlussbeispiele zum Potenzialausgleich
Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
Abb. 25: Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Abb. 26: Potenzialausgleich über Erdungsklemme und Erdungsscheiben
Endress+Hauser
Elektrischer Anschluss
A0016315
A0016318
43
