Promag 50
#
Endress+Hauser
4
1

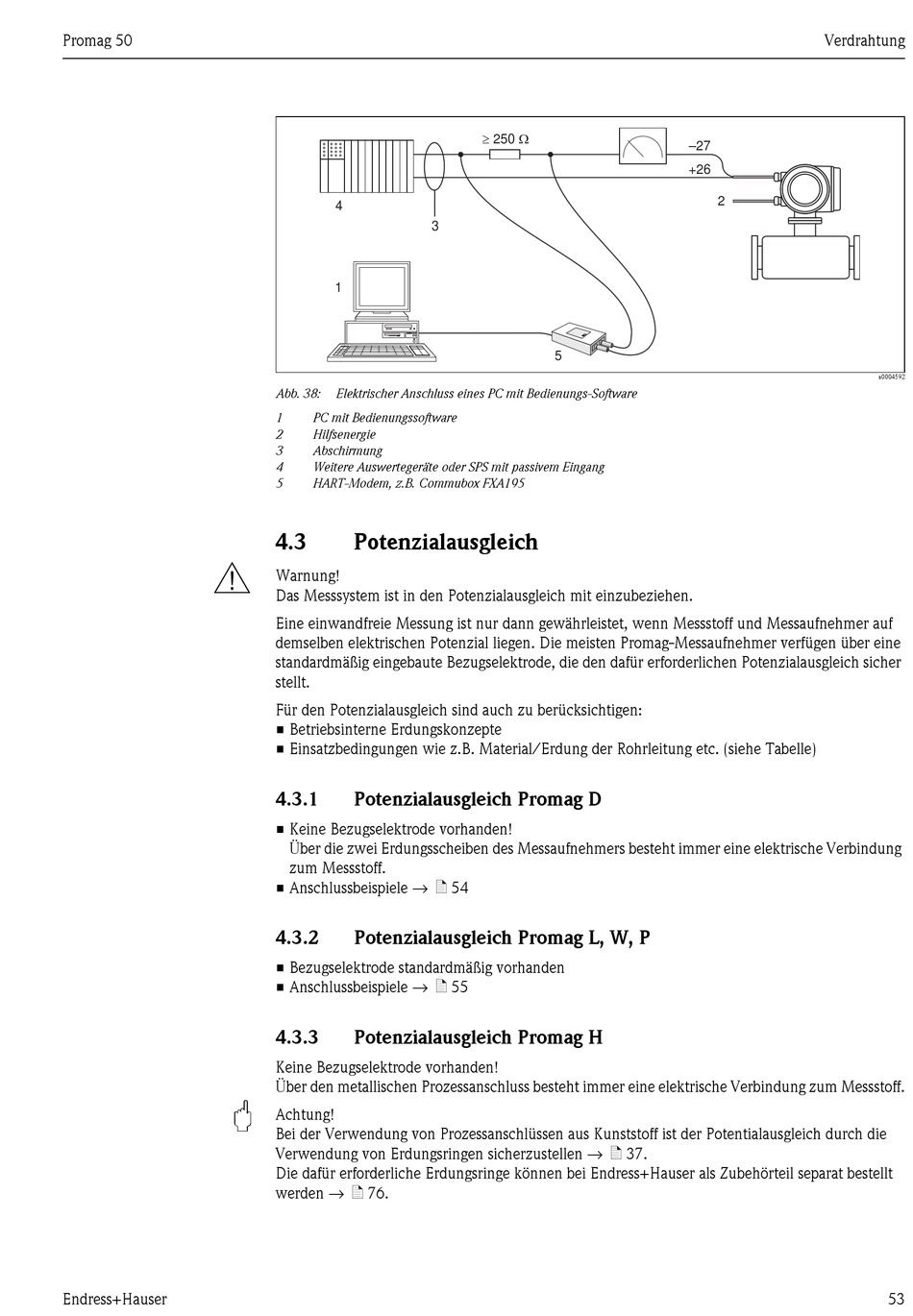

Abb. 38:
Elektrischer Anschluss eines PC mit Bedienungs-Software
1
PC mit Bedienungssoftware
2
Hilfsenergie
3
Abschirmung
4
Weitere Auswertegeräte oder SPS mit passivem Eingang
5
HART-Modem, z.B. Commubox FXA195
4.3
Potenzialausgleich
Warnung!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine
standardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen Potenzialausgleich sicher
stellt.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/Erdung der Rohrleitung etc. (siehe Tabelle)
4.3.1
Potenzialausgleich Promag D
• Keine Bezugselektrode vorhanden!
Über die zwei Erdungsscheiben des Messaufnehmers besteht immer eine elektrische Verbindung
zum Messstoff.
• Anschlussbeispiele → ä 54
4.3.2
Potenzialausgleich Promag L, W, P
• Bezugselektrode standardmäßig vorhanden
• Anschlussbeispiele → ä 55
4.3.3
Potenzialausgleich Promag H
Keine Bezugselektrode vorhanden!
Über den metallischen Prozessanschluss besteht immer eine elektrische Verbindung zum Messstoff.
"
Achtung!
Bei der Verwendung von Prozessanschlüssen aus Kunststoff ist der Potentialausgleich durch die
Verwendung von Erdungsringen sicherzustellen → ä 37.
Die dafür erforderliche Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt
werden → ä 76.
³
W
250
3
5
Verdrahtung
–27
+26
2
a0004592
53
