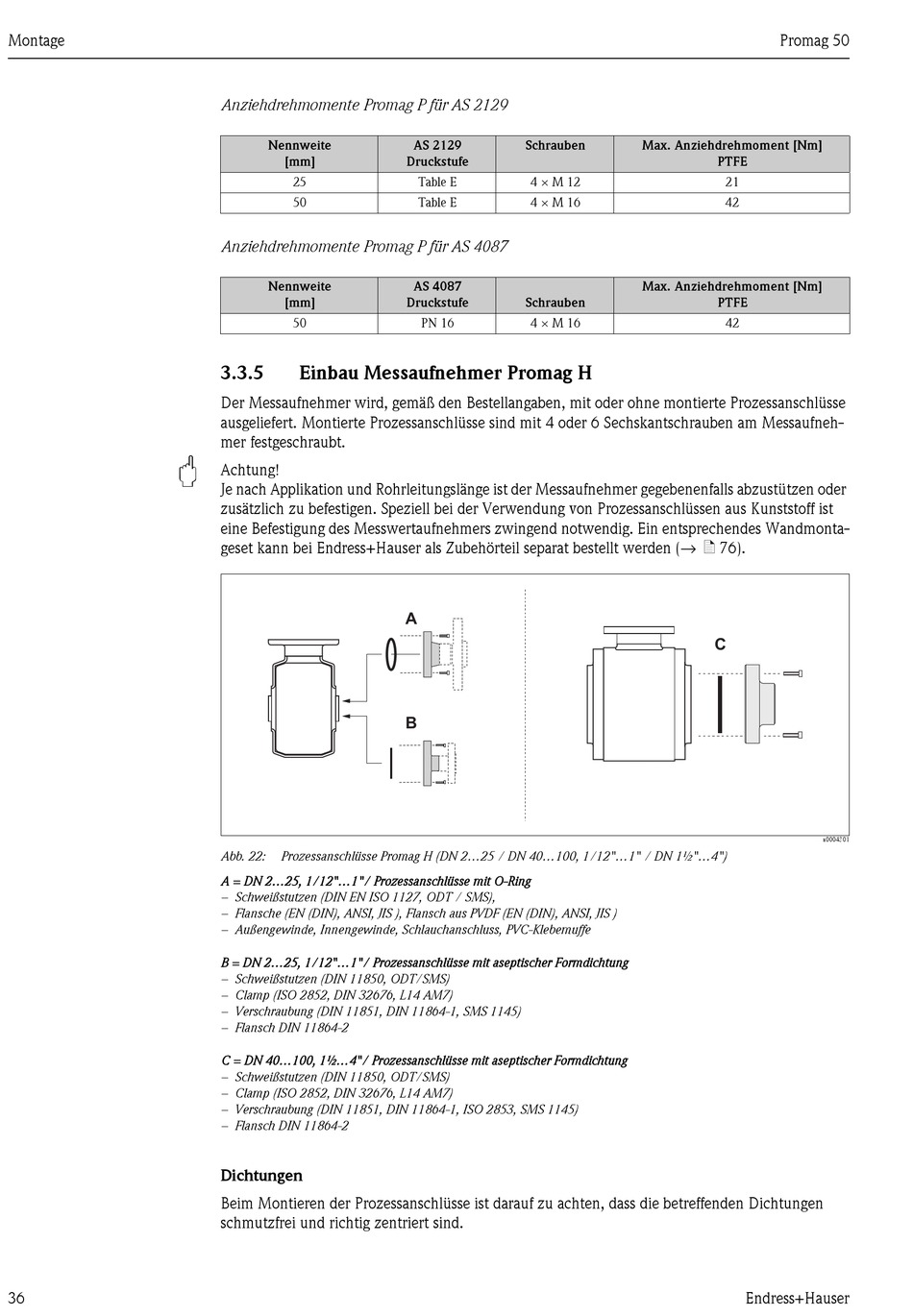

Montage
"
36
Anziehdrehmomente Promag P für AS 2129
Nennweite
[mm]
25
50
Anziehdrehmomente Promag P für AS 4087
Nennweite
[mm]
50
3.3.5
Einbau Messaufnehmer Promag H
Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessanschlüsse
ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskantschrauben am Messaufneh-
mer festgeschraubt.
Achtung!
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder
zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen aus Kunststoff ist
eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein entsprechendes Wandmonta-
geset kann bei Endress+Hauser als Zubehörteil separat bestellt werden (→ ä 76).
Abb. 22:
Prozessanschlüsse Promag H (DN 2...25 / DN 40...100, 1/12"...1" / DN 1½"...4")
A = DN 2...25, 1/12"...1"/ Prozessanschlüsse mit O-Ring
– Schweißstutzen (DIN EN ISO 1127, ODT / SMS),
– Flansche (EN (DIN), ANSI, JIS ), Flansch aus PVDF (EN (DIN), ANSI, JIS )
– Außengewinde, Innengewinde, Schlauchanschluss, PVC-Klebemuffe
B = DN 2...25, 1/12"...1"/ Prozessanschlüsse mit aseptischer Formdichtung
– Schweißstutzen (DIN 11850, ODT/SMS)
– Clamp (ISO 2852, DIN 32676, L14 AM7)
– Verschraubung (DIN 11851, DIN 11864-1, SMS 1145)
– Flansch DIN 11864-2
C = DN 40...100, 1½...4"/ Prozessanschlüsse mit aseptischer Formdichtung
– Schweißstutzen (DIN 11850, ODT/SMS)
– Clamp (ISO 2852, DIN 32676, L14 AM7)
– Verschraubung (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145)
– Flansch DIN 11864-2
Dichtungen
Beim Montieren der Prozessanschlüsse ist darauf zu achten, dass die betreffenden Dichtungen
schmutzfrei und richtig zentriert sind.
AS 2129
Schrauben
Druckstufe
Table E
4 × M 12
Table E
4 × M 16
AS 4087
Druckstufe
Schrauben
PN 16
4 × M 16
A
B
Promag 50
Max. Anziehdrehmoment [Nm]
PTFE
21
42
Max. Anziehdrehmoment [Nm]
PTFE
42
C
Endress+Hauser
a0004301
