Promag 50
!
Endress+Hauser
Einbau der Hochtemperaturausführung (mit PFA-Auskleidung)
Die Hochtemperaturausführung besitzt eine Gehäusestütze für die thermische Trennung von
Messaufnehmer und Messumformer. Diese Ausführung kommt immer dort zum Einsatz, wo
gleichzeitig hohe Messstoff- und Umgebungstemperaturen auftreten. Bei Messstofftemperaturen
über +150 °C ist die Hochtemperaturausführung zwingend erforderlich.
Hinweis!
Angaben über zulässige Temperaturbereiche → ä 100
Isolation
Die Isolation von Rohrleitungen ist bei sehr heißen Messstoffen notwendig, um Energieverluste ein-
zudämmen und um ein unbeabsichtigtes Berühren heißer Rohrleitungen zu verhindern. Beachten
Sie die einschlägigen Richtlinien zur Isolation von Rohrleitungen.
"
Achtung!
Überhitzungsgefahr der Messelektronik! Die Gehäusestütze dient der Wärmeabfuhr und ist voll-
ständig freizuhalten. Die Isolation des Messaufnehmers darf bis maximal zur Oberkante der beiden
Messaufnehmer-Halbschalen erfolgen.

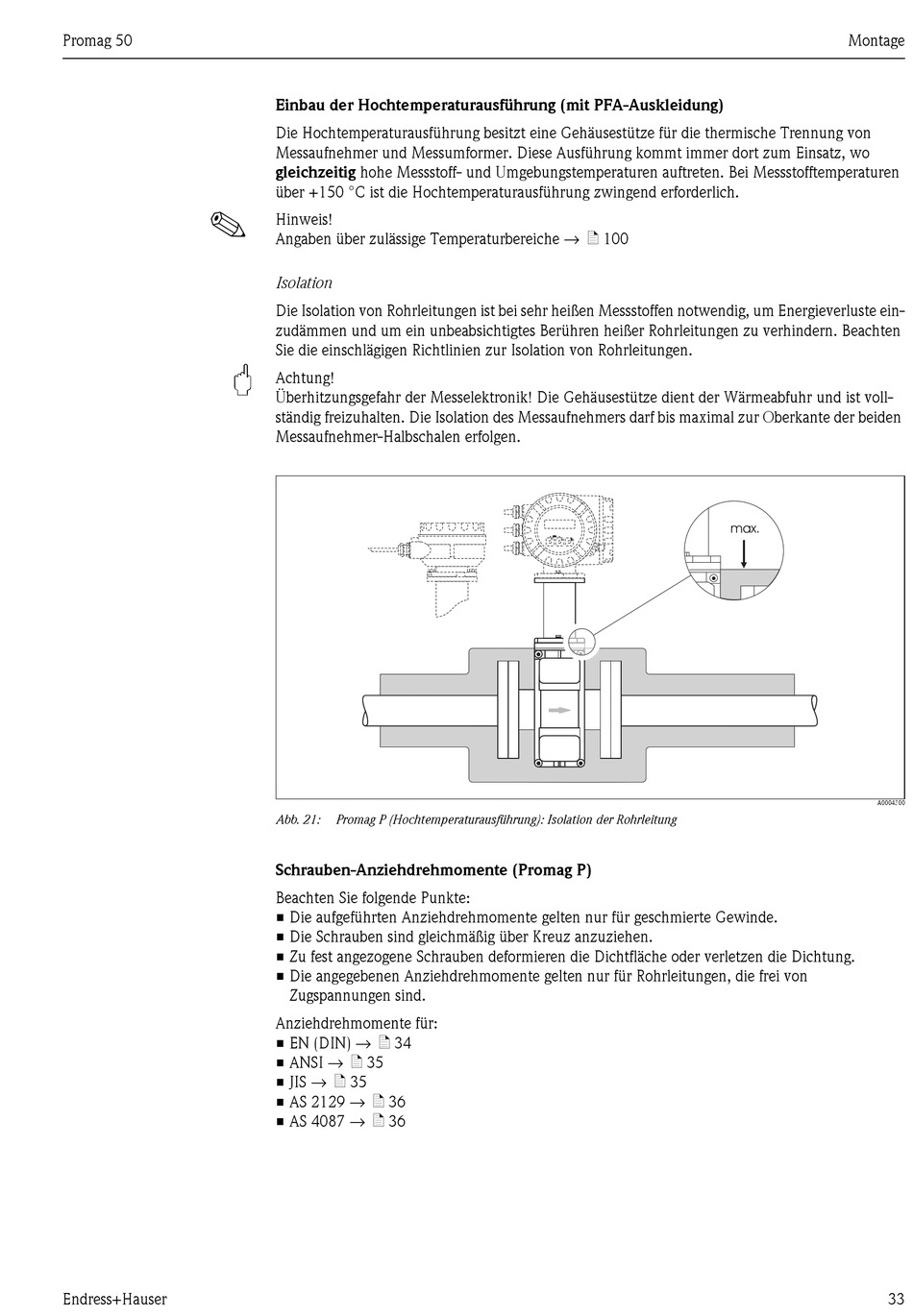

Abb. 21: Promag P (Hochtemperaturausführung): Isolation der Rohrleitung
Schrauben-Anziehdrehmomente (Promag P)
Beachten Sie folgende Punkte:
• Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
• Die angegebenen Anziehdrehmomente gelten nur für Rohrleitungen, die frei von
Zugspannungen sind.
Anziehdrehmomente für:
• EN (DIN) → ä 34
• ANSI → ä 35
• JIS → ä 35
• AS 2129 → ä 36
• AS 4087 → ä 36
Esc
-
+ E
Montage
max.
A0004300
33
