Promag 50
Endress+Hauser

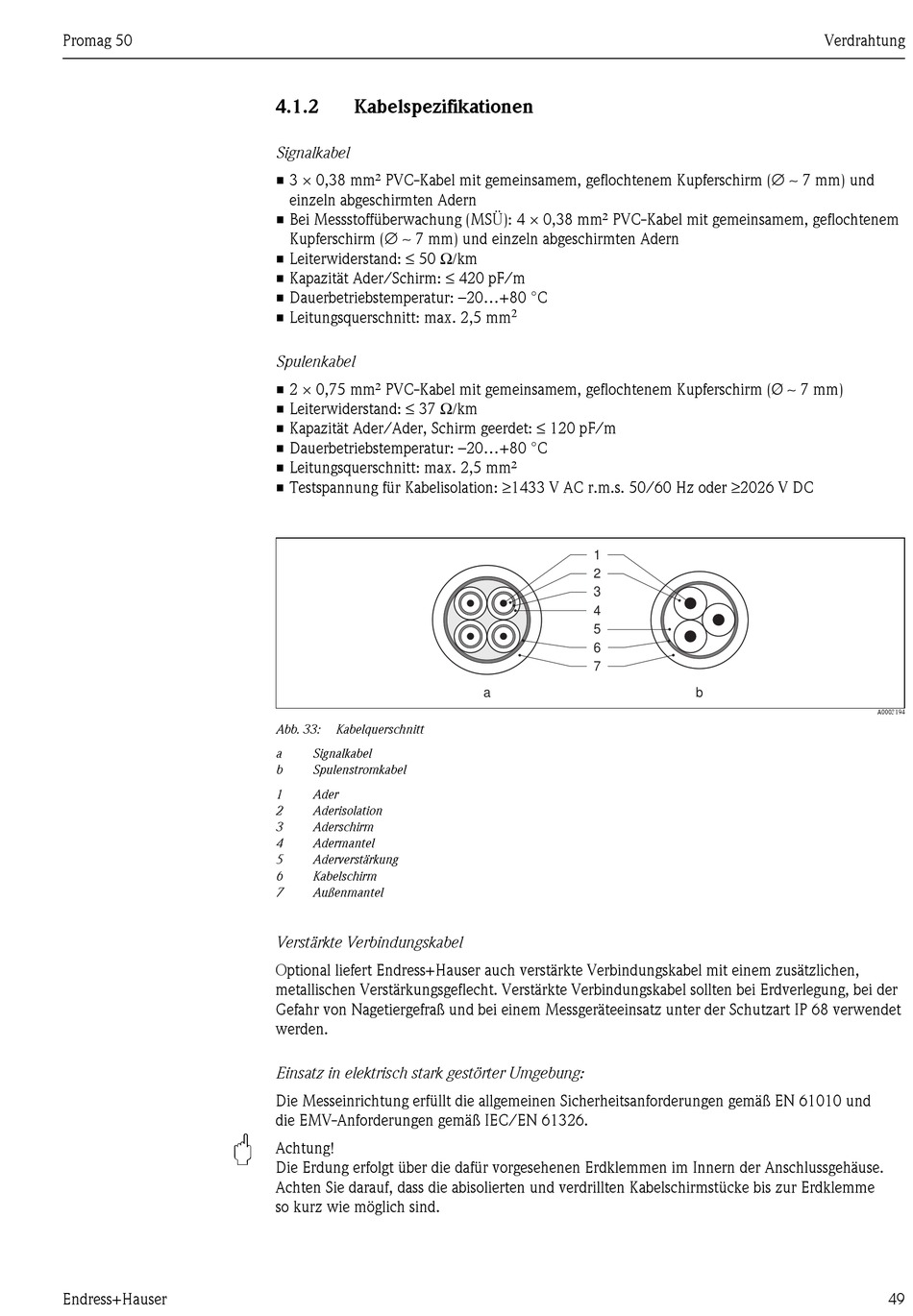

4.1.2
Kabelspezifikationen
Signalkabel
• 3 × 0,38 mm² PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (∅ ∼ 7 mm) und
einzeln abgeschirmten Adern
• Bei Messstoffüberwachung (MSÜ): 4 × 0,38 mm² PVC-Kabel mit gemeinsamem, geflochtenem
Kupferschirm (∅ ∼ 7 mm) und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Dauerbetriebstemperatur: –20...+80 °C
• Leitungsquerschnitt: max. 2,5 mm
Spulenkabel
• 2 × 0,75 mm² PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (Ø ∼ 7 mm)
• Leiterwiderstand: ≤ 37 Ω/km
• Kapazität Ader/Ader, Schirm geerdet: ≤ 120 pF/m
• Dauerbetriebstemperatur: –20...+80 °C
• Leitungsquerschnitt: max. 2,5 mm²
• Testspannung für Kabelisolation: ≥1433 V AC r.m.s. 50/60 Hz oder ≥2026 V DC
Abb. 33:
Kabelquerschnitt
a
Signalkabel
b
Spulenstromkabel
1
Ader
2
Aderisolation
3
Aderschirm
4
Adermantel
5
Aderverstärkung
6
Kabelschirm
7
Außenmantel
Verstärkte Verbindungskabel
Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen,
metallischen Verstärkungsgeflecht. Verstärkte Verbindungskabel sollten bei Erdverlegung, bei der
Gefahr von Nagetiergefraß und bei einem Messgeräteeinsatz unter der Schutzart IP 68 verwendet
werden.
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und
die EMV-Anforderungen gemäß IEC/EN 61326.
"
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussgehäuse.
Achten Sie darauf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme
so kurz wie möglich sind.
2
1
2
3
4
5
6
7
a
Verdrahtung
b
A0003194
49
