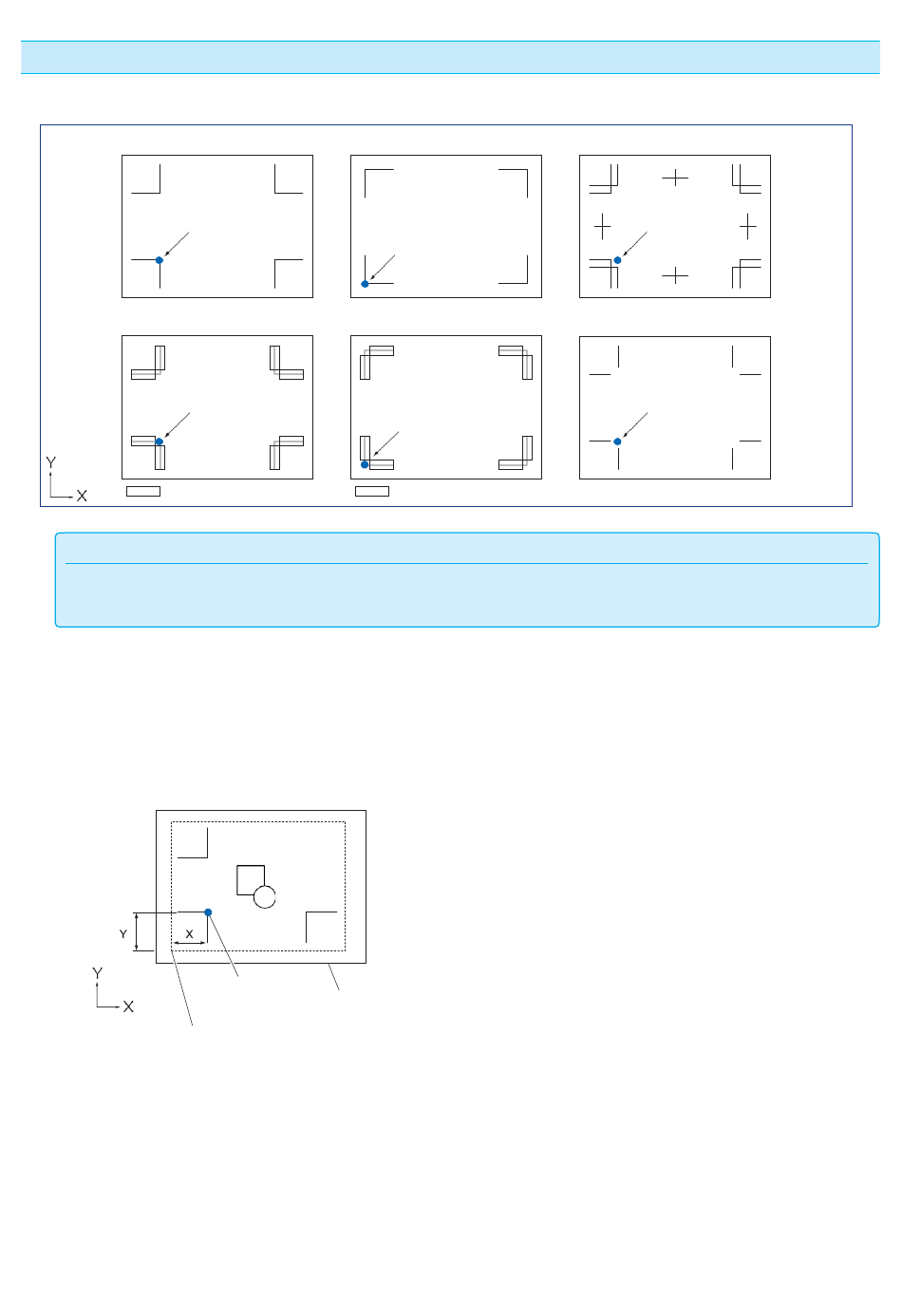

Position des Nullpunkts und der Passermarke
Der Nullpunkt nach dem Scannen der Passermarke ist wie unten dargestellt.
MARKE TYP 1
Nullpunkt
MARKE TYP MIRROR 1
Nullpunkt
Ausschnittbereich
Ausschnittb
Ergänzung
Der von der Passermarke entfernte Offsetwert ist der Nullpunkt für das Schneiden, wenn Passermarken-Offset
eingestellt ist. (Siehe „Einstellung des Offsets zwischen der Passermarke und des Schneidenullpunkts")
Der Bedingungsoffset wird mit dem Erstellen der Passermarke und der Schnittdaten anhand einer
Anwendungssoftware auf dem Computer als Beispiel erklärt.
Drucken Sie mit einem Drucker auf das Blattmedium und legen Sie dieses auf den Schneideplotter. Senden Sie
die Schnittdaten vom Computer an den Schneideplotter.
Scannen Sie anschließend die Passermarke auf dem Blattmedium mit dem Schneideplotter, bestimmen Sie
den Nullpunkt des Plotters.
Nullpunkt der Schnittdaten
* der gestrichelte Rand ist nicht wirklich geschrieben.
Der Nullpunkt des Plotters wird wie oben dargestellt als Nullpunkt der Passermarke festgelegt. Er unterscheidet
sich vom Nullpunkt der Schnittdaten. Die Differenz zwischen diesen beiden Nullpunkten wird als Offset
bezeichnet.
Stellen Sie in der obigen Abbildung x und y als ein Passermarken-Offset auf den Schneideplotter ein. Indem der
Offsetwert auf den Schneideplotter eingestellt wird, kann richtig geschnitten werden.
Es gibt folgende Methoden zur Messung des Offsets.
•
Die Schnittdaten werden am Computer überprüft und der Abstand zwischen dem Nullpunkt der
Schnittdaten und dem Nullpunkt der Passermarke wird gemessen.
MARKE TYP MIRROR 2
Nullpunkt
Gedrucktes Blattmedium ist auf dem
Plotter
MARKE TYP 2
Nullpunkt
Nullpunkt
Ausschnittbereich
Ausschnittb
5-5
MARKE TYP 3
Nullpunkt
MARKE TYP
Nullpunkt
