6

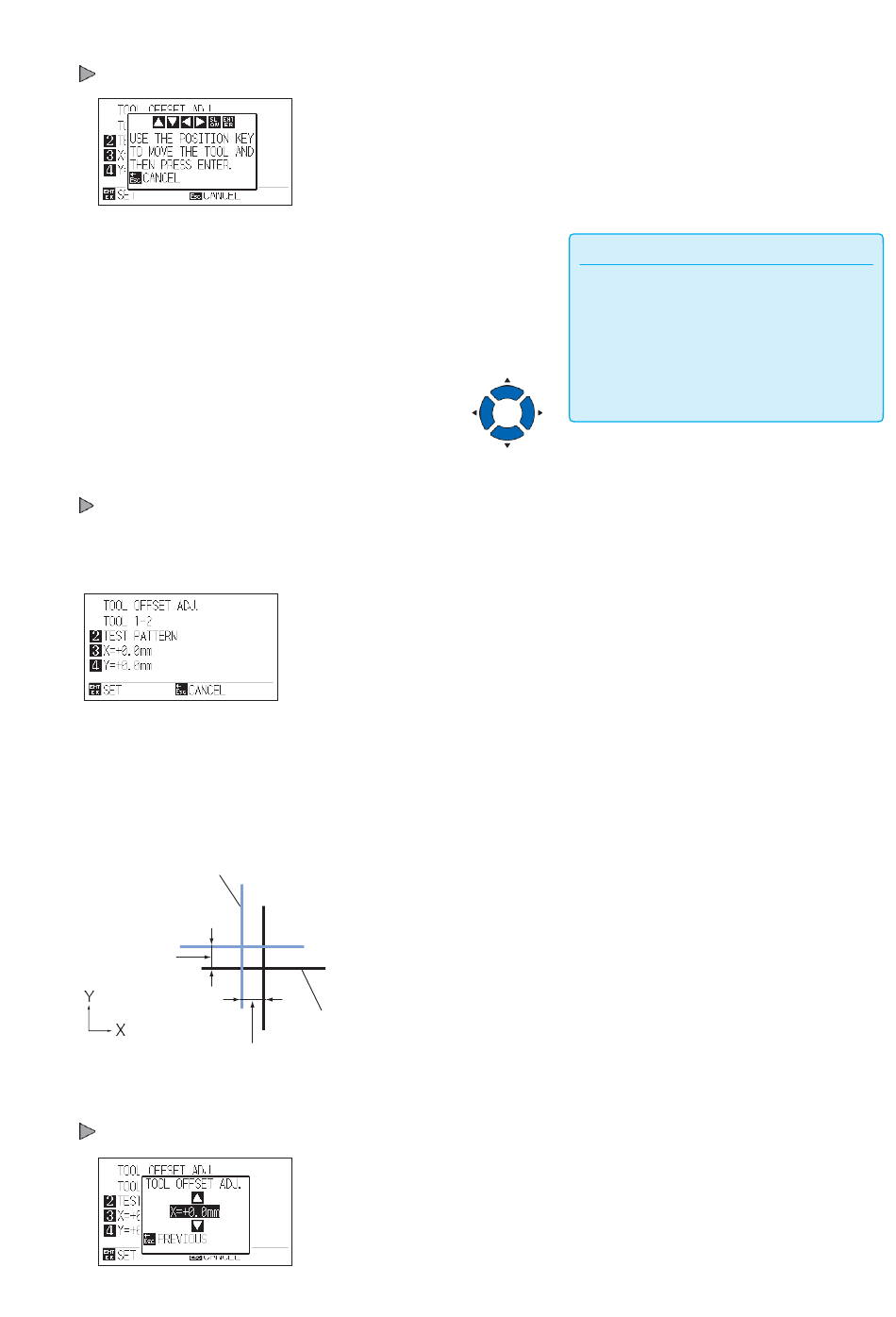

Drücken Sie die Taste [2] (TEST PATTERN).
Nachfolgende Meldung erscheint.
7
Drücken Sie die Positionstasten (▲▼◄►), um den
Werkzeugschlitten in die Position zu bewegen, um ein
Testmuster zu plotten.
Stellen Sie sicher, dass Sie ihn innerhalb eines
Plotbereiches von mehr als 50 mm sowohl auf der X- als
auch auf der Y-Achse bewegen.
8
Bestätigen Sie die Position des Werkzeugs durch Drücken der Taste [ENTER].
Plotten Sie ein „+" Zeichen mit dem Werkzeug 1.
Als nächstes, plotten Sie ein „+" Zeichen mit dem Werkzeug 2.
Nach Beendigung des Plottens, erscheint die Anzeige TOOL OFFSET ADJ.
9
Messen Sie, um wie viel das mit dem Werkzeug 2
gezeichnete „+" nicht mit der mit dem Werkzeug 1
gezeichneten Referenz „+" übereinstimmt.
(Zum Beispiel, in der folgenden Abbildung, Eingabe X = +a mm und
Y = -b mm, da sie in der negativen X-Achse
und der positiven Y-Achse nicht ausgerichtet ist)
1„+" geplottet mit Werkzeug 2
Y mm
10
Drücken Sie die Taste [3] (X=+0.0 mm).
Die Anzeige
TOOL OFFSET ADJ
b
a
„+" geplottet mit Werkzeug 1
X mm
(X) erscheint.
Ergänzung
•
Ohne die Einstellungen zu ändern
gelangen Sie zurück zur Anzeige
TOOLS OFFSET ADJ durch Drücken der
Taste [ESC] (Return).
•
Wenn Sie gleichzeitig auf die Tasten
[POSITION] und [SLOW] drücken, bewegt
sich der Werkzeugschlitten langsam.
7-24
