6

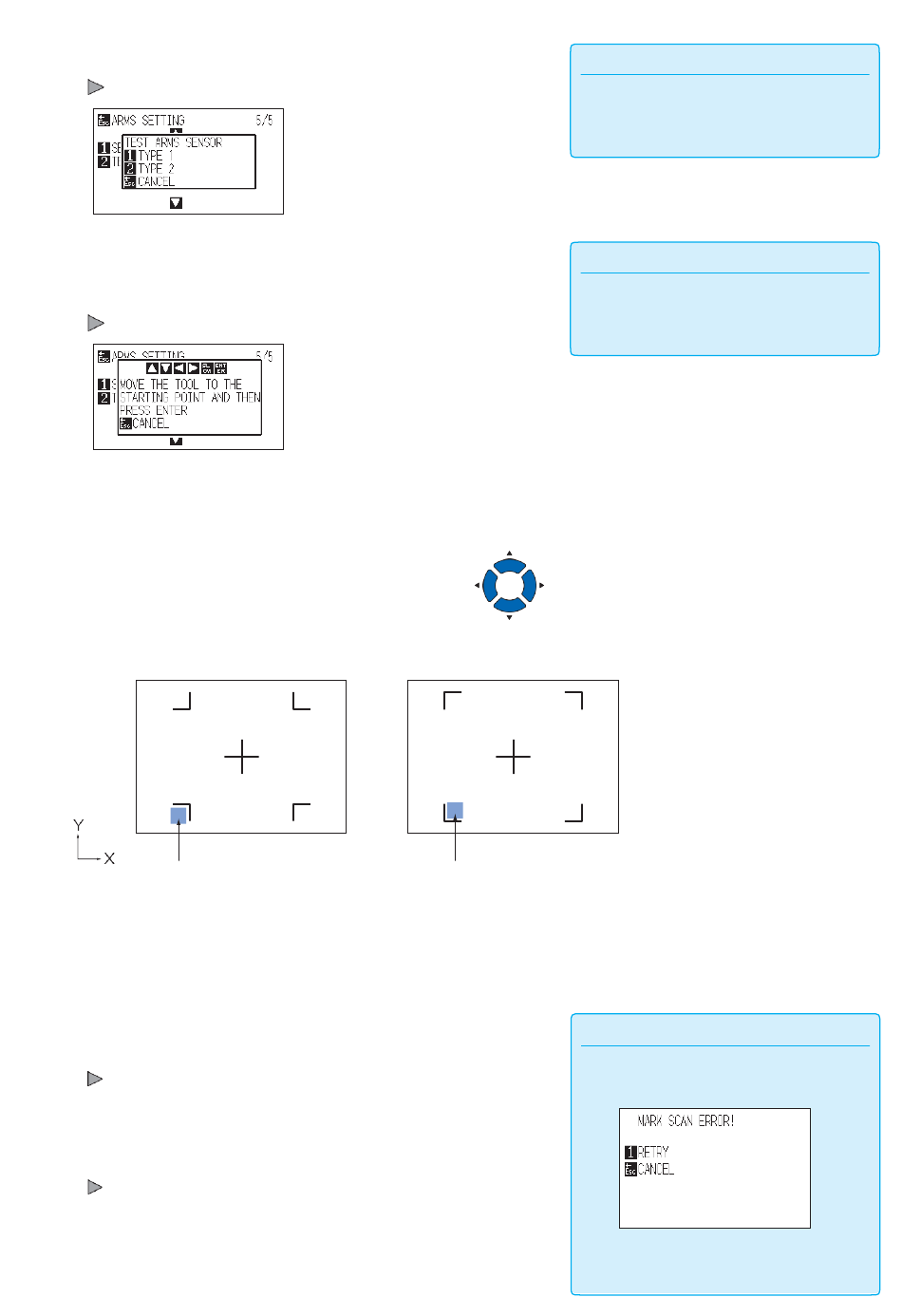

Drücken Sie die Taste [2] (TEST ARMS SENSOR).
Die Anzeige TEST ARMS SENSOR erscheint.
7
Drücken Sie entweder die Taste [1] (TYPE 1) oder die
Taste [2] (TYPE 2) in Abhängigkeit von der Art der zu
verwendenden Passermarke.
Nachfolgende Meldung erscheint.
8
Bewegen Sie das Werkzeug in die Position, um das
Scannen der Passermarke durch Drücken der
Positionstasten (▲▼◄►) zu beginnen.
MARKE TYP 1
Bewegen Sie das
Werkzeug in diesen
Bereich
9
Bestätigen Sie die Position des Werkzeugs durch Drücken der
Taste [ENTER].
Der Plotter erkennt automatisch die Passermarke und schneidet die
Spitze jeder Passermarke ab.
10
Bestätigen Sie das Schnittergebnis.
Siehe „Justierung für die Passermarken-Scanposition". Justieren Sie,
wenn die Schneideposition verschoben ist. Siehe „Justierung des
Sensorgrades" und justieren Sie, wenn die Passermarke nicht gescannt
werden kann.
Scanbereich der Passermarke
Ergänzung
Ohne die Einstellungen zu ändern
gelangen Sie zurück zur Anzeige TOOLS
(5/5) durch Drücken der Taste [ESC]
(CANCEL).
Ergänzung
Ohne die Einstellungen zu ändern gelangen
Sie zurück zur Anzeige TEST ARMS SENSOR
durch Drücken der Taste [ESC] (CANCEL).
MARKE TYP 2
Bewegen Sie das Werkzeug
in diesen Bereich
Ergänzung
Der folgende Fehler wird angezeigt, wenn die
Passermarke nicht richtig gescannt wurde.
Drücken Sie die Taste [1] (SCAN AGAIN),
um erneut zu scannen, oder die Taste
[ESC] (CANCEL) zu beenden.
5-39
