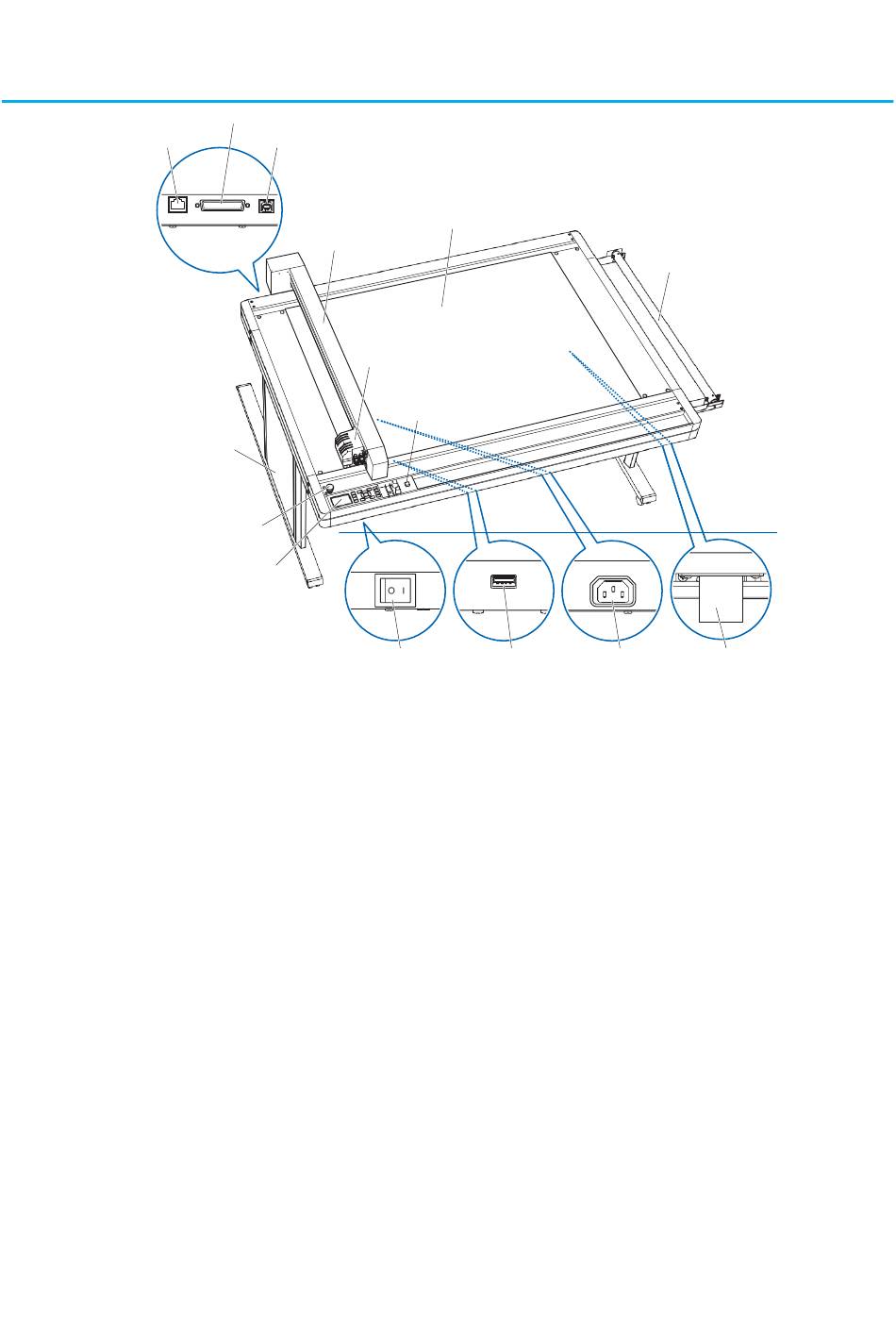

1.2
Bestandteile
(12) Netzwerk Schnittstellenanschluss
(13) Standfuß
(14) Not-Aus-Schalter
(1) Kontrolltafel
(1)
Kontrolltafel .......................................... Für Zugriff auf verschiedene Plotterfunktionen.
(2)
Netzschalter ........................................ Für Ein-/Ausschalten des Plotters.
(3)
Wechselstromeingang ......................... Anschluss für Netzkabel.
(4)
Vakuumschlauch Anschlussport .......... Mit Schlauch an das Gebläse anschließen. (2 Zoll) (nur für VC-Modelle)
(5)
Medienhalterung .................................. Ein Rollenpapier (Medienmaterial) einsetzen, nachdem die Welle durch das
(6)
Arbeitsfläche ........................................ Auf der Arbeitsfläche werden Schneid-/Plott-/Falz-Arbeiten durchgeführt.
(7)
Taste CHART HOLD ........................... Die Lampe leuchtet auf, wenn die [CHART HOLD]-Taste gedrückt wird. Sie können
(8)
Werkzeugschlitten ............................... Teil zum Antrieb des Messers/Stiftes.
(9)
Y-Schiene ............................................ Hält den Werkzeugschlitten fest; bewegt links/rechts.
(10)
USB-Schnittstellenanschluss ............. Für Verbindung des Plotters mit dem Computer mit einem
(11)
RS-232C-Schnittstellenanschluss ...... Für Verbindung des Plotters mit dem Computer mit einem RS-232C-
(12)
Netzwerk-(LAN)-Schnittstellenanschluss
(13)
Standfuß ............................................ Ein Standfuß, auf den das Gerät gestellt wird.
(14)
Not-Aus-Schalter ............................... Drücken zum Anhalten der Einheit. Bitte benutzen Sie diesen im Notfall.
(15)
USB-Speicher dedizierter Port ........... Der Port, der nur für den USB-Speicher verwendet wird.
(11) RS-232C-Schnittstellenanschluss
(10) USB-Schnittstellenanschluss
(9) Y-Schiene
(8) Werkzeugschlitten
(2)
Netzschalter
Rollenpapier geführt wurde.
sehen, dass die elektrostatische Adsorption funktioniert. Die Lampe wird durch
erneutes Drücken abgeschaltet, die elektrostatische Adsorption wird freigegeben.
(nur bei ES-Modellen)
USB-Schnittstellenkabel.
Schnittstellenkabel.
Der Anschluss zur Verbindung dieses Plotters mit dem
Netzwerk-(LAN)-
(6) Arbeitsfläche
(7) Taste CHART HOLD
(15)
USB-Speicher
dedizierter Port
Rückseite des Hauptkörpers
Schnittstellenkabel.
1-4
(5) Medienhalterung
(3)
Wechselstromeingang (4) Vakuumschlauch
Anschlussport (2 Zoll)
