Scanbereich Der Passermarke; Bestätigen Sie Die Position Des Werkzeugs Durch - GRAPHTEC FCX2000 Serie Benutzerhandbuch

4

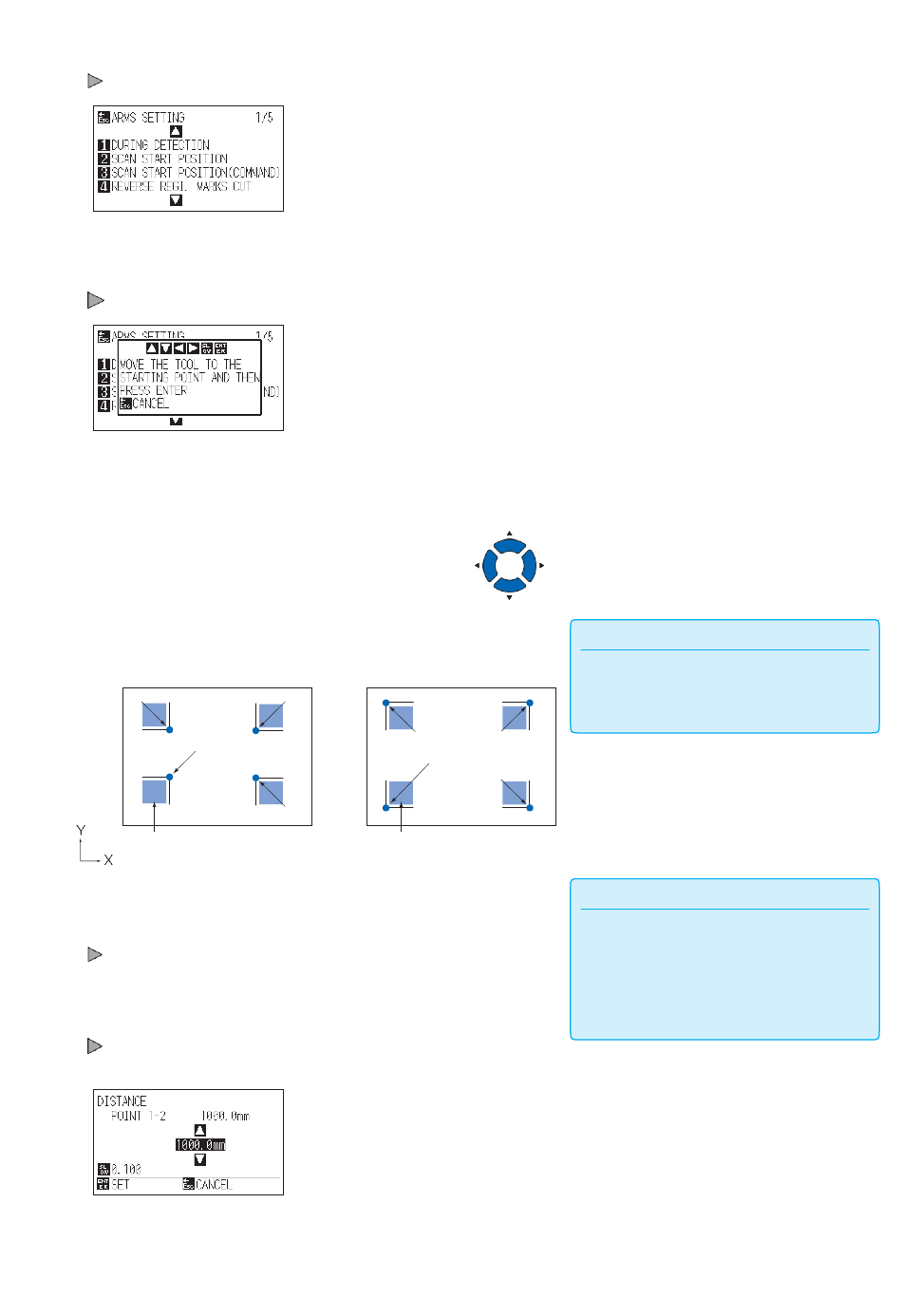

Drücken Sie die Taste [ENTER] (SET).
Die Anzeige ARMS SETTING (1/5) erscheint.
5
Drücken Sie die Taste [1] (DURING DETECTION) in
der Anzeige ARMS SETTING (1/5).
Das nachfolgende Meldung erscheint.
6
Drücken Sie die Positionstasten (▲▼◄►) und bewegen Sie
den Werkzeugschlitten in den Bereich, um den Scanvorgang
der Passermarke zu beginnen.
MARKE TYP 1
Punkt 3
Bewegen Sie das Werkzeug
in diesen Bereich
7
Bestätigen Sie die Position des Werkzeugs durch
Drücken der Taste [ENTER], falls diese OK ist.
Die Passermarken werden gescannt.
Scanvorgangs wird eine Meldung angezeigt, zur nächsten
Passermarkenposition zu gehen. Wiederholen Sie in diesem Fall die
Schritte 4 und 5 nach der Meldung.
Der Eingabebildschirm DISTANCE erscheint, sobald die
Passermarke gescannt ist.

Scanbereich der Passermarke

Punkt 4
Punkt 3
Punkt 2
Bewegen Sie das Werkzeug
in diesen Bereich
Nach Abschluss des
Ergänzung
Die linke Abbildung ist für 4POINTS. Größe
MARKE TYP 2
und Position des Passermarken-
Scanstartbereiches sind für 2POINTS oder
3POINTS gleich.
Punkt 4
Punkt 1 (Punkt um den
Nullpunkt zu machen)
Punkt 2
Ergänzung
•
• Ohne zu scannen gelangen Sie zurück zur
5-47
Die Passermarken werden gemäß den
Einstellungen des Passermarken-
abstands gescannt.
Startanzeige durch Drücken der Taste
[ESC] (CANCEL).
